2、更多會(huì)員功能。
首頁 > 線纜原材料
[材料介紹] 漲姿勢(shì)！電纜也“出油”，難道是因?yàn)槭袌鰤毫μ罅耍?/h4> P:2019-03-19 20:51:33
1
近年來，PVC電纜的市場競爭越來越激烈，競爭的結(jié)果就是PVC電纜料價(jià)格的不斷壓低。隨著PVC電纜料價(jià)格的不斷壓低，供應(yīng)商不斷尋找低成本的原材料，同時(shí)對(duì)電纜料配方進(jìn)行調(diào)整以保證能滿足標(biāo)準(zhǔn)要求的基本性能。然而對(duì)于一些標(biāo)準(zhǔn)未規(guī)定的項(xiàng)目，供應(yīng)商和電纜料應(yīng)用廠家都無法及時(shí)進(jìn)行驗(yàn)證，導(dǎo)致電纜料的應(yīng)用存在一定隱患，也給電纜的正常使用帶來風(fēng)險(xiǎn)。
最近，發(fā)生了多起PVC護(hù)套電纜在使用過程中表面出現(xiàn)了不同程度的出油現(xiàn)象，作為嚴(yán)重的質(zhì)量事故對(duì)公司造成了較大的損失。
“出油”是指一些與PVC不相容組分從產(chǎn)品中緩慢地遷移到表面并逐漸聚集成膜狀物。它是一種油狀表面沉積物或膠狀發(fā)粘的半固體膜，是PVC制品配方中與PVC及其它助劑相容性差的某個(gè)或幾個(gè)組分的混雜物。
一、影響因素
以下，從原材料和加工工藝兩方面簡單分析了一下“出油”現(xiàn)象發(fā)生的原因。
1、原材料
1.1 PVC樹脂
PVC的類型和牌號(hào)多達(dá)數(shù)百種，不同類型和牌號(hào)的PVC在性能和結(jié)構(gòu)上的差異，對(duì)產(chǎn)品的實(shí)際應(yīng)用影響較大。在PVC樹脂性能中，增塑劑的吸收性和粒徑大小都直接影響樹脂與增塑劑的相容性。
PVC樹脂的合成方法不同，對(duì)樹脂顆粒的表面特性、顆粒的孔隙度和分子量分布會(huì)有較大影響，與增塑劑的相容性也會(huì)有較大差異。相容性較差時(shí)，在電纜使用過程中，增塑劑會(huì)從PVC大分子空隙間遷移出來，電纜表面會(huì)有增塑劑析出形成“出油”的現(xiàn)象。
1.2 增塑劑
增塑劑主要為了消弱聚合物分子間作用力，增加分子鏈的移動(dòng)性，從而增加了聚合物的塑性，使加工性能得到改善，伸長率和柔韌性得到提高。為了避免PVC護(hù)套電纜在使用過程中有增塑劑析出，選用增塑劑時(shí)要考慮兩個(gè)控制因素：
增塑劑從PVC樹脂中的遷移能力，隨增塑劑含量增加變化較大；增塑劑與其它物質(zhì)的相容性或滲入其它物質(zhì)的傾向，以及這種傾向性與增塑劑和PVC樹脂的相容性比較。
增塑劑與PVC的相容性一般通過溶解參數(shù)來判斷，與PVC的溶解參數(shù)9.6越接近的相容性越好。同時(shí)增塑劑的選擇和使用應(yīng)從分子結(jié)構(gòu)、化學(xué)性能上加以考慮。
增塑劑的種類、分子量和濃度作為配方中可以調(diào)節(jié)的因素，對(duì)相容性、加工性能和PVC制品的性能有著較大的影響。
1.3 穩(wěn)定劑
穩(wěn)定劑或其它添加劑的化學(xué)結(jié)構(gòu)及分解產(chǎn)物的結(jié)構(gòu)，可能在加工過程中發(fā)生物理或化學(xué)變化。穩(wěn)定劑可能會(huì)成為增塑劑的氧化促進(jìn)劑，降低了增塑劑的相容性，導(dǎo)致增塑劑的析出。復(fù)合鉛類是目前應(yīng)用較多的穩(wěn)定劑之一，其主要成分為硬脂酸鉛，潤滑性和相容性都相對(duì)較差，用量不能太大。穩(wěn)定劑選擇不當(dāng)或含量較大時(shí)也會(huì)造成電纜料的出油。
1.4 加工助劑
為了保證PVC的加工性能，配方中往往會(huì)加入潤滑劑等加工助劑，硬脂酸類潤滑劑與PVC增塑劑的相容性較差，用量不能過多。
2、加工工藝
2.1 捏合溫度和速度
PVC粉料與增塑劑為了更好的接合在一起，需要通過攪拌捏合作用讓增塑劑充分滲入到樹脂和其它粉體材料中去，捏合不勻會(huì)造成增塑劑吸收效果較差，加工成型后易跑出。

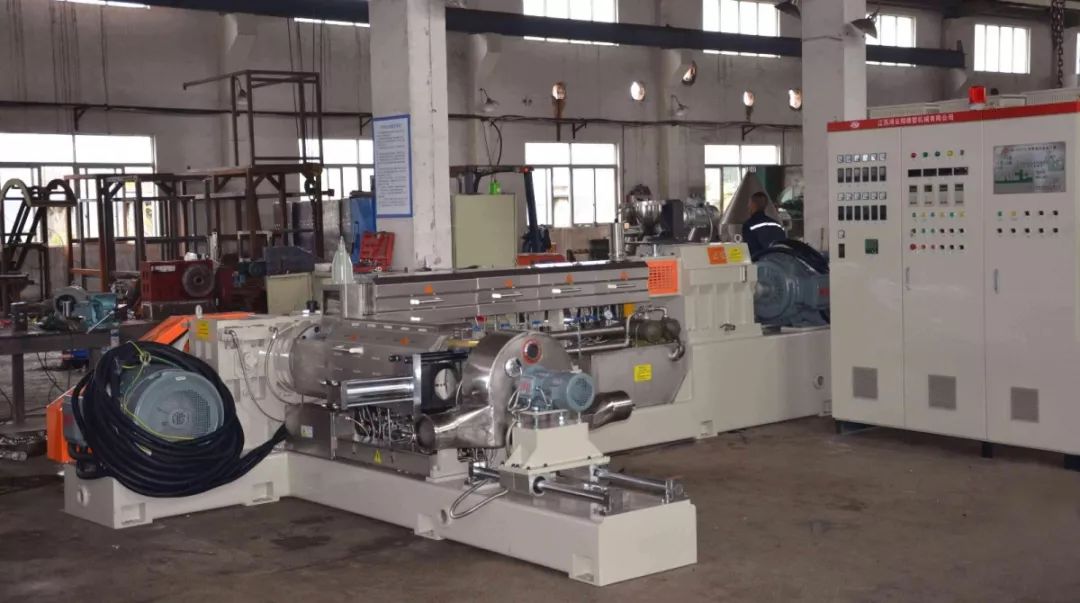

2.2 造粒工藝
造粒過程中，螺桿對(duì)物料的擠壓、加工的溫度和濕度等因素都會(huì)影響到物料混合的均勻性，工藝參數(shù)不當(dāng)都會(huì)使PVC電纜料隨時(shí)間的延長出現(xiàn)不同程度的“出油”。

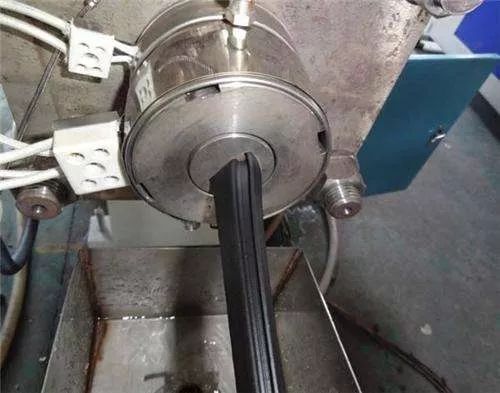

2.3 擠出工藝
粒料在擠出到電纜表面時(shí)，會(huì)在擠出機(jī)內(nèi)形成二次塑化，溫度過高會(huì)造成小分子的逸出和樹脂的分解，都會(huì)給增塑劑的析出帶來一定的風(fēng)險(xiǎn)。
2.4 儲(chǔ)存和使用環(huán)境
在存儲(chǔ)過程中，PVC粒料也會(huì)受環(huán)境溫度、濕度、堆積壓力和微生物等因素的影響直接或間接的導(dǎo)致增塑劑的析出。相容性較差的增塑劑隨著環(huán)境溫度的升高過程中會(huì)緩慢析出。濕度增大，增塑劑吸收水分后會(huì)發(fā)生緩慢的水解，造成析出。
二、問題跟蹤分析
對(duì)發(fā)生出油現(xiàn)象的電纜，搜集表面的出油物利用紅外光譜進(jìn)行分析，分析得出析出物主要成分為環(huán)氧酯類。對(duì)照目前生產(chǎn)用PVC護(hù)套料配方可以發(fā)現(xiàn)，環(huán)氧酯類物質(zhì)主要對(duì)應(yīng)的是環(huán)氧類增塑劑。
在降低成本且保證加工性能的前提下，現(xiàn)有配方中環(huán)氧類增塑劑這種輔助增塑劑逐漸取代了主增塑劑的位置。在常規(guī)性能測(cè)試和加工過程中，粒料都顯示出很好的性能，促進(jìn)了這種輔助增塑劑的大量使用。輔助增塑劑在使用中有一個(gè)相對(duì)較低的臨界濃度，在沒有一個(gè)明確界限的前提下，大量使用環(huán)氧類增塑劑給電纜表面“出油”帶來了很大的風(fēng)險(xiǎn)。
三、檢測(cè)方法
現(xiàn)有檢測(cè)標(biāo)準(zhǔn)不能滿足電纜出油性能檢測(cè)的要求，需要尋求一種比較合理的檢測(cè)方法來進(jìn)行判定。
根據(jù)增塑劑遷移定義：含有增塑劑的軟質(zhì)PVC等樹脂與其它物質(zhì)接觸時(shí)，增塑劑會(huì)滲出并能擴(kuò)散到其它物質(zhì)的現(xiàn)象。
ISO177和ASTM D2199給出了一種吸附法測(cè)試增塑劑的遷移損失的方法，
ISO176和ASTM D1203規(guī)定了通過活性碳吸附法來測(cè)試增塑劑的揮發(fā)損失，
ASTM D2383和2391規(guī)定了潮濕條件下和壓縮條件下的增塑劑析出測(cè)試方法，
國內(nèi)現(xiàn)有的只有GB/T 20499，用于測(cè)定食品包裝用PVC膜中己二酸二己酯遷移量的測(cè)定。
這些標(biāo)準(zhǔn)對(duì)電線電纜的檢測(cè)具有較大的局限性，不能很好的評(píng)價(jià)出出油的風(fēng)險(xiǎn)性大小。
針對(duì)析出物成分主要為環(huán)氧類增塑劑，通過不斷試驗(yàn)，最終確定一種濃硫酸增重的方法可以很快的檢測(cè)出電纜料中環(huán)氧類增塑劑的含量大小，進(jìn)而判定電纜使用時(shí)是否存在出油的風(fēng)險(xiǎn)。
四、改進(jìn)措施
環(huán)氧類增塑劑的性能指標(biāo)中有2個(gè)非常重要的指標(biāo)：碘值和環(huán)氧值，電纜中使用的一般要求環(huán)氧值>6.0，碘值<3.0。在此條件下，環(huán)氧類增塑劑用量可以達(dá)到增塑劑的50%左右（需要根據(jù)具體配方進(jìn)行調(diào)整）。在限定環(huán)氧類增塑劑用量的前提下，優(yōu)化加工工藝，保證增塑劑的充分吸收也是避免增塑劑析出的重要手段。
五、結(jié)束語
制定標(biāo)準(zhǔn)+工藝優(yōu)化：根據(jù)現(xiàn)有出油情況分析，制定相應(yīng)的檢測(cè)標(biāo)準(zhǔn)，對(duì)現(xiàn)有配方進(jìn)行調(diào)整。通過嚴(yán)格的原材料控制和工藝優(yōu)化，保證產(chǎn)品質(zhì)量的穩(wěn)定性，能較好的控制電纜使用過程中的出油問題。
self-melt attaching paint - 自粘性漆(日) （11） 投訴
- [問題求助] 標(biāo)貼貼在PE袋上的過幾天都會(huì)出油？是標(biāo)貼供應(yīng)商的問題嗎?
- [擠塑工序] 關(guān)于電纜線出油的情況
- [低壓力纜] VV1*70正常條件下2年后表面為何出油?
- [問題求助] 電線出油是什么?
- [行業(yè)新聞] 2014全球臍帶電纜、立管和出油管消費(fèi)超474億元
- [汽車電線] 電線如何測(cè)試是否會(huì)出油？
- [問題求助] 聚氯乙烯護(hù)套晰出油脂的原因？
- [行業(yè)新聞] 我國成功研發(fā)出油品質(zhì)量在線光譜和色譜分析儀表
- [問題求助] 針對(duì)PVC電纜料出油情況如何制定檢測(cè)方法
P:2019-03-21 08:37:29
6
SY-101（優(yōu)級(jí)）質(zhì)量指標(biāo)
項(xiàng)目
質(zhì)量指標(biāo)
測(cè)試方法
色澤（鉑-鈷）號(hào)≤
100
GB/T 1664-1995
密度（50c）g/cm3
1.22
GBT4472-2011
氯含量%
42
HG/T 3017-1997
酸值 mg/gKOH
0.5
GBT1668-2008
黏度（50℃）mpas
400
GB/T 1660-2008
閃點(diǎn)℃
190
GBT1671-2008
折光率n20 D
1.508
GB/T 6488-2008
加熱減量（boc）2h%≤
0.04
GBT 1669-2001 熱分解溫度℃ ≥
160
內(nèi)標(biāo)
酯含量 % ≥
99
GB-T 1665-1995
產(chǎn)品說明：
本產(chǎn)品是針對(duì)氯化石蠟在使用過程中存在密度大、塑化效果不良、脆性大、抗拉伸強(qiáng)度小的問題而開發(fā)的產(chǎn)品。是一款純植物油脂環(huán)保增塑劑，在PVC、塑膠跑道、硅PU膠水行業(yè)正得到越來越廣泛的應(yīng)用與認(rèn)可。采用48-58度純工業(yè)棕櫚油醇解后再進(jìn)行氯化及復(fù)配相關(guān)功能助劑而得的具有較高分子量的環(huán)保增塑劑。
該產(chǎn)品具有以下特點(diǎn)：
1）產(chǎn)品增塑效率好，塑性為氯化石蠟的1.2-1.5倍，等量替代氯化石蠟可提高塑性、柔軟度及抗拉伸強(qiáng)度，同時(shí)比氯化石蠟可降低主增塑劑10%-30%的用量。
2）與PVC有優(yōu)異的相容性，抑制析出冒油，抗低溫性能優(yōu)異，零下18℃不結(jié)晶，低溫有顯著穩(wěn)定性。
本產(chǎn)品完全無毒，無異味，閃點(diǎn)高，無煙霧，完全通過歐盟REACH、RoHS等環(huán)保標(biāo)準(zhǔn)，適合出口，從根本上杜絕有害物質(zhì)來源，為環(huán)保與健康保駕護(hù)航。
聯(lián)系電話 19973468669. seasia168@dingtalk.com 楊生
z-winding - 順時(shí)針方向卷繞法 （0） 投訴
57
你需要登錄才能發(fā)表，點(diǎn)擊登錄。
P:2019-03-19 20:51:33
1
近年來，PVC電纜的市場競爭越來越激烈，競爭的結(jié)果就是PVC電纜料價(jià)格的不斷壓低。隨著PVC電纜料價(jià)格的不斷壓低，供應(yīng)商不斷尋找低成本的原材料，同時(shí)對(duì)電纜料配方進(jìn)行調(diào)整以保證能滿足標(biāo)準(zhǔn)要求的基本性能。然而對(duì)于一些標(biāo)準(zhǔn)未規(guī)定的項(xiàng)目，供應(yīng)商和電纜料應(yīng)用廠家都無法及時(shí)進(jìn)行驗(yàn)證，導(dǎo)致電纜料的應(yīng)用存在一定隱患，也給電纜的正常使用帶來風(fēng)險(xiǎn)。
最近，發(fā)生了多起PVC護(hù)套電纜在使用過程中表面出現(xiàn)了不同程度的出油現(xiàn)象，作為嚴(yán)重的質(zhì)量事故對(duì)公司造成了較大的損失。
“出油”是指一些與PVC不相容組分從產(chǎn)品中緩慢地遷移到表面并逐漸聚集成膜狀物。它是一種油狀表面沉積物或膠狀發(fā)粘的半固體膜，是PVC制品配方中與PVC及其它助劑相容性差的某個(gè)或幾個(gè)組分的混雜物。
一、影響因素
以下，從原材料和加工工藝兩方面簡單分析了一下“出油”現(xiàn)象發(fā)生的原因。
1、原材料
1.1 PVC樹脂
PVC的類型和牌號(hào)多達(dá)數(shù)百種，不同類型和牌號(hào)的PVC在性能和結(jié)構(gòu)上的差異，對(duì)產(chǎn)品的實(shí)際應(yīng)用影響較大。在PVC樹脂性能中，增塑劑的吸收性和粒徑大小都直接影響樹脂與增塑劑的相容性。
PVC樹脂的合成方法不同，對(duì)樹脂顆粒的表面特性、顆粒的孔隙度和分子量分布會(huì)有較大影響，與增塑劑的相容性也會(huì)有較大差異。相容性較差時(shí)，在電纜使用過程中，增塑劑會(huì)從PVC大分子空隙間遷移出來，電纜表面會(huì)有增塑劑析出形成“出油”的現(xiàn)象。
1.2 增塑劑
增塑劑主要為了消弱聚合物分子間作用力，增加分子鏈的移動(dòng)性，從而增加了聚合物的塑性，使加工性能得到改善，伸長率和柔韌性得到提高。為了避免PVC護(hù)套電纜在使用過程中有增塑劑析出，選用增塑劑時(shí)要考慮兩個(gè)控制因素：
增塑劑從PVC樹脂中的遷移能力，隨增塑劑含量增加變化較大；增塑劑與其它物質(zhì)的相容性或滲入其它物質(zhì)的傾向，以及這種傾向性與增塑劑和PVC樹脂的相容性比較。
增塑劑與PVC的相容性一般通過溶解參數(shù)來判斷，與PVC的溶解參數(shù)9.6越接近的相容性越好。同時(shí)增塑劑的選擇和使用應(yīng)從分子結(jié)構(gòu)、化學(xué)性能上加以考慮。
增塑劑的種類、分子量和濃度作為配方中可以調(diào)節(jié)的因素，對(duì)相容性、加工性能和PVC制品的性能有著較大的影響。
1.3 穩(wěn)定劑
穩(wěn)定劑或其它添加劑的化學(xué)結(jié)構(gòu)及分解產(chǎn)物的結(jié)構(gòu)，可能在加工過程中發(fā)生物理或化學(xué)變化。穩(wěn)定劑可能會(huì)成為增塑劑的氧化促進(jìn)劑，降低了增塑劑的相容性，導(dǎo)致增塑劑的析出。復(fù)合鉛類是目前應(yīng)用較多的穩(wěn)定劑之一，其主要成分為硬脂酸鉛，潤滑性和相容性都相對(duì)較差，用量不能太大。穩(wěn)定劑選擇不當(dāng)或含量較大時(shí)也會(huì)造成電纜料的出油。
1.4 加工助劑
為了保證PVC的加工性能，配方中往往會(huì)加入潤滑劑等加工助劑，硬脂酸類潤滑劑與PVC增塑劑的相容性較差，用量不能過多。
2、加工工藝
2.1 捏合溫度和速度
PVC粉料與增塑劑為了更好的接合在一起，需要通過攪拌捏合作用讓增塑劑充分滲入到樹脂和其它粉體材料中去，捏合不勻會(huì)造成增塑劑吸收效果較差，加工成型后易跑出。
2.2 造粒工藝
造粒過程中，螺桿對(duì)物料的擠壓、加工的溫度和濕度等因素都會(huì)影響到物料混合的均勻性，工藝參數(shù)不當(dāng)都會(huì)使PVC電纜料隨時(shí)間的延長出現(xiàn)不同程度的“出油”。
2.3 擠出工藝
粒料在擠出到電纜表面時(shí)，會(huì)在擠出機(jī)內(nèi)形成二次塑化，溫度過高會(huì)造成小分子的逸出和樹脂的分解，都會(huì)給增塑劑的析出帶來一定的風(fēng)險(xiǎn)。
2.4 儲(chǔ)存和使用環(huán)境
在存儲(chǔ)過程中，PVC粒料也會(huì)受環(huán)境溫度、濕度、堆積壓力和微生物等因素的影響直接或間接的導(dǎo)致增塑劑的析出。相容性較差的增塑劑隨著環(huán)境溫度的升高過程中會(huì)緩慢析出。濕度增大，增塑劑吸收水分后會(huì)發(fā)生緩慢的水解，造成析出。
二、問題跟蹤分析
對(duì)發(fā)生出油現(xiàn)象的電纜，搜集表面的出油物利用紅外光譜進(jìn)行分析，分析得出析出物主要成分為環(huán)氧酯類。對(duì)照目前生產(chǎn)用PVC護(hù)套料配方可以發(fā)現(xiàn)，環(huán)氧酯類物質(zhì)主要對(duì)應(yīng)的是環(huán)氧類增塑劑。
在降低成本且保證加工性能的前提下，現(xiàn)有配方中環(huán)氧類增塑劑這種輔助增塑劑逐漸取代了主增塑劑的位置。在常規(guī)性能測(cè)試和加工過程中，粒料都顯示出很好的性能，促進(jìn)了這種輔助增塑劑的大量使用。輔助增塑劑在使用中有一個(gè)相對(duì)較低的臨界濃度，在沒有一個(gè)明確界限的前提下，大量使用環(huán)氧類增塑劑給電纜表面“出油”帶來了很大的風(fēng)險(xiǎn)。
三、檢測(cè)方法
現(xiàn)有檢測(cè)標(biāo)準(zhǔn)不能滿足電纜出油性能檢測(cè)的要求，需要尋求一種比較合理的檢測(cè)方法來進(jìn)行判定。
根據(jù)增塑劑遷移定義：含有增塑劑的軟質(zhì)PVC等樹脂與其它物質(zhì)接觸時(shí)，增塑劑會(huì)滲出并能擴(kuò)散到其它物質(zhì)的現(xiàn)象。
ISO177和ASTM D2199給出了一種吸附法測(cè)試增塑劑的遷移損失的方法，
ISO176和ASTM D1203規(guī)定了通過活性碳吸附法來測(cè)試增塑劑的揮發(fā)損失，
ASTM D2383和2391規(guī)定了潮濕條件下和壓縮條件下的增塑劑析出測(cè)試方法，
國內(nèi)現(xiàn)有的只有GB/T 20499，用于測(cè)定食品包裝用PVC膜中己二酸二己酯遷移量的測(cè)定。
這些標(biāo)準(zhǔn)對(duì)電線電纜的檢測(cè)具有較大的局限性，不能很好的評(píng)價(jià)出出油的風(fēng)險(xiǎn)性大小。
針對(duì)析出物成分主要為環(huán)氧類增塑劑，通過不斷試驗(yàn)，最終確定一種濃硫酸增重的方法可以很快的檢測(cè)出電纜料中環(huán)氧類增塑劑的含量大小，進(jìn)而判定電纜使用時(shí)是否存在出油的風(fēng)險(xiǎn)。
四、改進(jìn)措施
環(huán)氧類增塑劑的性能指標(biāo)中有2個(gè)非常重要的指標(biāo)：碘值和環(huán)氧值，電纜中使用的一般要求環(huán)氧值>6.0，碘值<3.0。在此條件下，環(huán)氧類增塑劑用量可以達(dá)到增塑劑的50%左右（需要根據(jù)具體配方進(jìn)行調(diào)整）。在限定環(huán)氧類增塑劑用量的前提下，優(yōu)化加工工藝，保證增塑劑的充分吸收也是避免增塑劑析出的重要手段。
五、結(jié)束語
制定標(biāo)準(zhǔn)+工藝優(yōu)化：根據(jù)現(xiàn)有出油情況分析，制定相應(yīng)的檢測(cè)標(biāo)準(zhǔn)，對(duì)現(xiàn)有配方進(jìn)行調(diào)整。通過嚴(yán)格的原材料控制和工藝優(yōu)化，保證產(chǎn)品質(zhì)量的穩(wěn)定性，能較好的控制電纜使用過程中的出油問題。
self-melt attaching paint - 自粘性漆(日) （11） 投訴
- [問題求助] 標(biāo)貼貼在PE袋上的過幾天都會(huì)出油？是標(biāo)貼供應(yīng)商的問題嗎?
- [擠塑工序] 關(guān)于電纜線出油的情況
- [低壓力纜] VV1*70正常條件下2年后表面為何出油?
- [問題求助] 電線出油是什么?
- [行業(yè)新聞] 2014全球臍帶電纜、立管和出油管消費(fèi)超474億元
- [汽車電線] 電線如何測(cè)試是否會(huì)出油？
- [問題求助] 聚氯乙烯護(hù)套晰出油脂的原因？
- [行業(yè)新聞] 我國成功研發(fā)出油品質(zhì)量在線光譜和色譜分析儀表
- [問題求助] 針對(duì)PVC電纜料出油情況如何制定檢測(cè)方法
P:2019-03-21 08:37:29
6
SY-101（優(yōu)級(jí)）質(zhì)量指標(biāo)
項(xiàng)目 | 質(zhì)量指標(biāo) | 測(cè)試方法 |
色澤（鉑-鈷）號(hào)≤ | 100 | GB/T 1664-1995 |
密度（50c）g/cm3 | 1.22 | GBT4472-2011 |
氯含量% | 42 | HG/T 3017-1997 |
酸值 mg/gKOH | 0.5 | GBT1668-2008 |
黏度（50℃）mpas | 400 | GB/T 1660-2008 |
閃點(diǎn)℃ | 190 | GBT1671-2008 |
折光率n20 D | 1.508 | GB/T 6488-2008 |
加熱減量（boc）2h%≤ | 0.04 | GBT 1669-2001 |
熱分解溫度℃ ≥ | 160 | 內(nèi)標(biāo) |
酯含量 % ≥ | 99 | GB-T 1665-1995 |
產(chǎn)品說明：
本產(chǎn)品是針對(duì)氯化石蠟在使用過程中存在密度大、塑化效果不良、脆性大、抗拉伸強(qiáng)度小的問題而開發(fā)的產(chǎn)品。是一款純植物油脂環(huán)保增塑劑，在PVC、塑膠跑道、硅PU膠水行業(yè)正得到越來越廣泛的應(yīng)用與認(rèn)可。采用48-58度純工業(yè)棕櫚油醇解后再進(jìn)行氯化及復(fù)配相關(guān)功能助劑而得的具有較高分子量的環(huán)保增塑劑。
該產(chǎn)品具有以下特點(diǎn)：
1）產(chǎn)品增塑效率好，塑性為氯化石蠟的1.2-1.5倍，等量替代氯化石蠟可提高塑性、柔軟度及抗拉伸強(qiáng)度，同時(shí)比氯化石蠟可降低主增塑劑10%-30%的用量。
2）與PVC有優(yōu)異的相容性，抑制析出冒油，抗低溫性能優(yōu)異，零下18℃不結(jié)晶，低溫有顯著穩(wěn)定性。
本產(chǎn)品完全無毒，無異味，閃點(diǎn)高，無煙霧，完全通過歐盟REACH、RoHS等環(huán)保標(biāo)準(zhǔn)，適合出口，從根本上杜絕有害物質(zhì)來源，為環(huán)保與健康保駕護(hù)航。
聯(lián)系電話 19973468669. seasia168@dingtalk.com 楊生
z-winding - 順時(shí)針方向卷繞法 （0） 投訴
