首頁 > 線纜設計|參數計算

[問題求助] 多對對絞線的集合外徑如何計算

P:2019-04-28 09:14:27

1

各位大神，請教下，多對對絞線的集合外徑如何計算��？

SZ stranding system - SZ絞合系統 （0） 投訴

P:2019-04-28 10:01:55

2

給你個大概算法 可以估算到差不多的外徑

多對對絞線成纜外徑=根號n x（1.8~2.2）xd

n代表多對對數

1.8~2.2=節距越小，對數越少取值越大（取值已實際情況選擇相應系數）

d代表單芯芯線外徑


3樓的實用 可以看三樓



OPT - oil level controlled pressure tank油位控制壓力箱 （1） 投訴

P:2019-04-28 10:11:00

3

我的算法
比如4對單根外徑1.2mm的
先按8根1.2mm一次絞算出一個外徑
然后按照4根2.4mm一次絞算出一個外徑  取兩個外徑平均值

technology - 技術,工藝,工藝學 （2） 投訴

P:2019-04-28 16:09:39

4

=SQRT(對數）*系數*單芯OD，其中系數，3~4對，取2.1~2.5，5~8對，取2.0，9對以上，取1.9，2對有包帶，一次成纜OD=2.414*od+6h，其中od為芯線外徑，h為包帶厚度，2對無包帶，一次性成纜OD=3.3~3.4od，謝謝。

bus line - 母線,總線 （1） 投訴

P:2019-04-29 08:28:39

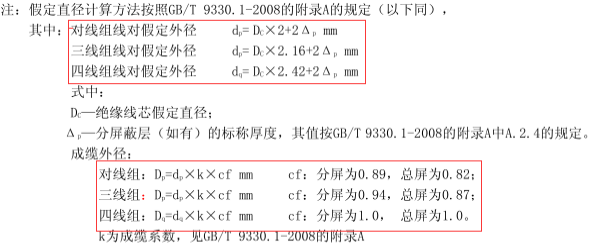

5


Aqua-Link - 硅烷水交聯共聚物(日本三菱石油化工有限公司批準生產的一種新型無規乙烯基硅烷乙烯共聚物,宜用作電線電纜的絕緣) （0） 投訴

P:2024-12-23 15:55:34

6

各位大神

cable roller - 電纜托輥,卷軸 （0） 投訴

6
