[汽車線束] 特斯拉高壓系統及高壓線束解析

chaigl

P:2023-01-23 20:33:58
1

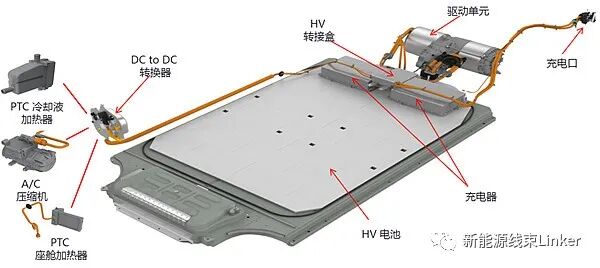

Model S高壓總成主要包含以下幾部分：充電接口、動力電池系統、交流感應電機、車載充電機、高壓配電盒、

加熱器、直流轉換器DCDC、空調壓縮機，各部件在車身上的布局如下圖：

Model S各高壓部件使用橙色高壓線束相連接，整車高壓線束的長度22.56m，共分為9段高壓線束，9段高壓線束連接的高壓部件及長度如下表所示。

高壓線束連接的高壓部件	高壓線束長度（M）
充電接口-車載充電機	2*2.13=4.26
車載充電機-后高壓轉接盒	2*0.99=1.98
后高壓轉接盒-后驅動電機	2*1.04=2.08
后高壓轉接盒-前高壓轉接盒	2*3.84=7.68
前高壓轉接盒-前驅動電機	2*0.69=1.38
前高壓轉接盒-空調壓縮機	2*0.79=1.58
前高壓轉接盒-DCDC	2*0.25=0.5
前高壓轉接盒-液體PTC	2*0.81=1.62
前高壓轉接盒-座艙P(yáng)TC	2*0.74=1.48

高壓電纜介紹

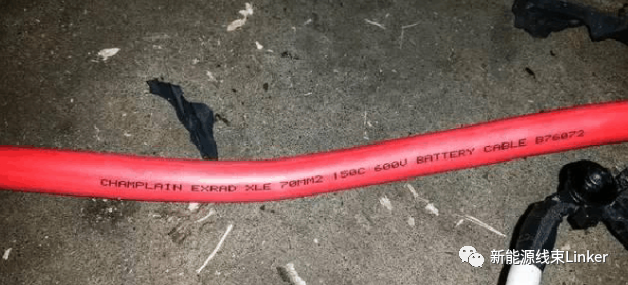

特斯拉高壓線束選用美國 公司 CHMPLAIN Cable 的150 XLE High Voltage Shielded Battery Cable，手感柔軟，感覺比國內的硅膠電纜柔軟度還好，好的柔軟度同時提升了狹小空間的安裝便利性。

Champlain開發的EXRAD ERGOFLEX? 輻照交聯聚烯烴絕緣材料。這種材料化學與加工技術相結合，使得最終產品能夠滿足柔韌性、ISO-19642合規性、帶材性能和壓縮永久變形特性的所有要求。另外，它比許多現有產品的成本更低。對現有三元乙丙橡膠材料的并排測試表明，EXRAD ERGO-FLEX? 實際上是更靈活，更小，更輕。

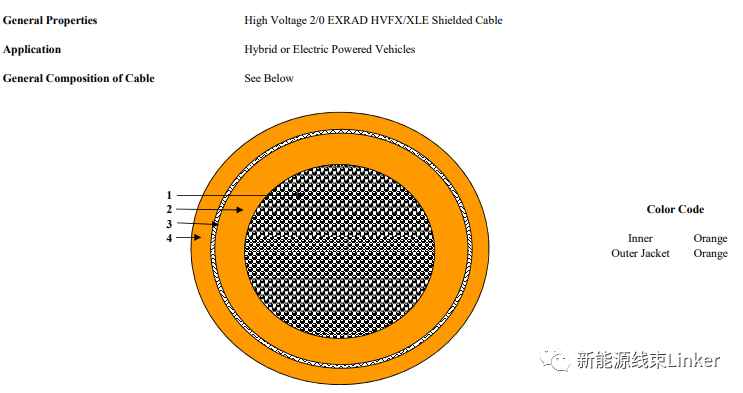

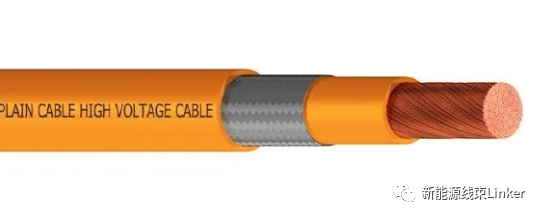

下圖顯示了特斯拉電纜的結構。

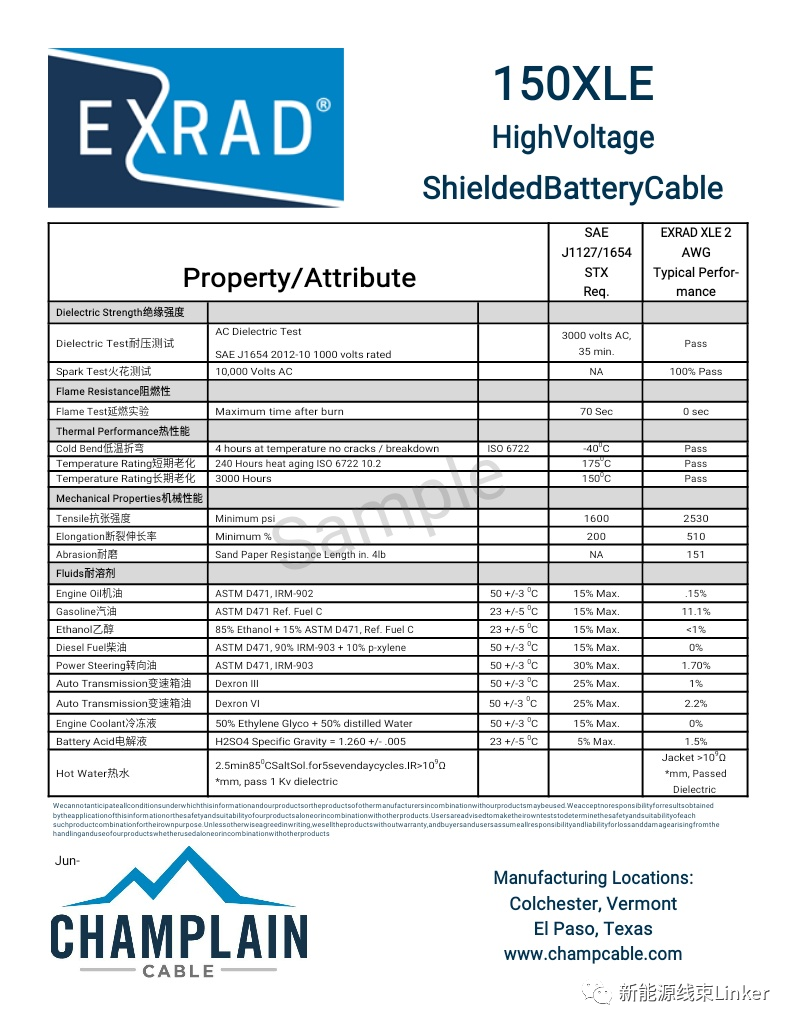

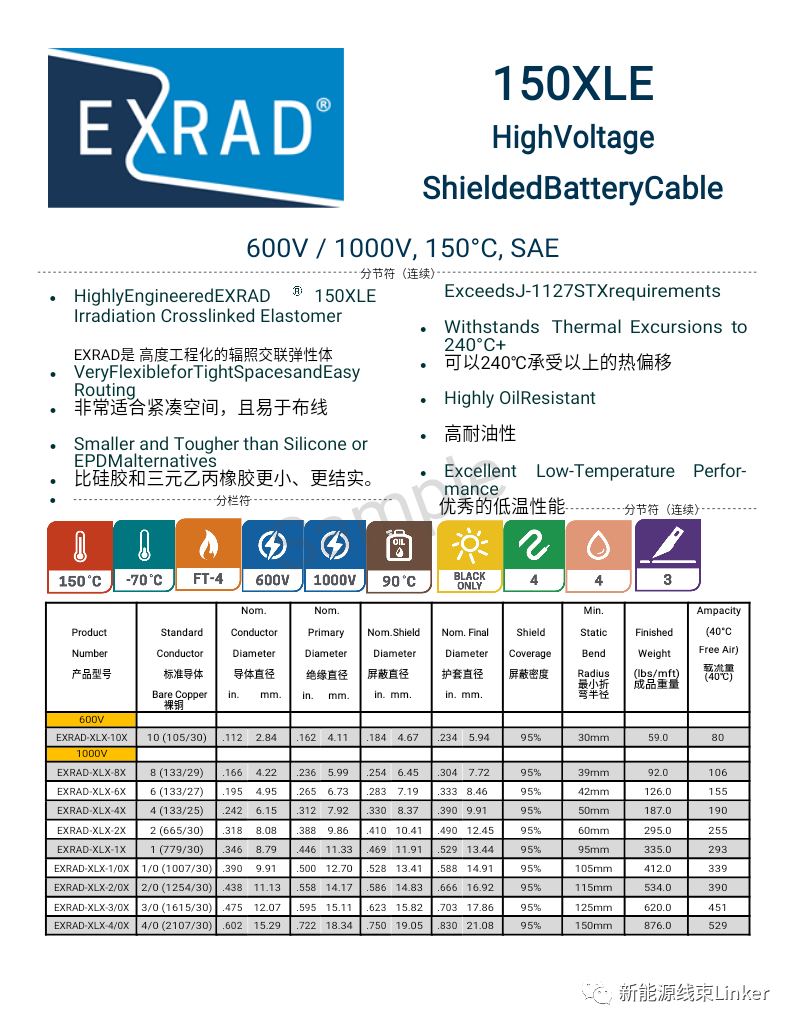

其凸顯特點有耐高溫、耐油、柔軟易布線，國產高壓電纜多為耐溫等級125℃的交聯電纜，且壁厚比特斯拉電纜厚，由于特斯拉電纜耐溫等級高，壁薄利于散熱，另超聲波焊接的低電阻，電纜在相同環境溫度下，相同規格導體特斯拉電纜載流能力更好，特斯拉電纜單絲導體較國內電纜細，且護套壁薄，是造成其柔然的原因，具體性能如下方圖片。

高壓電纜的外部多采用的是自卷編織防護套管防護，只有后驅動電機高壓線束、液體加熱器、車廂加熱器的高壓線束使用了波紋管防護。

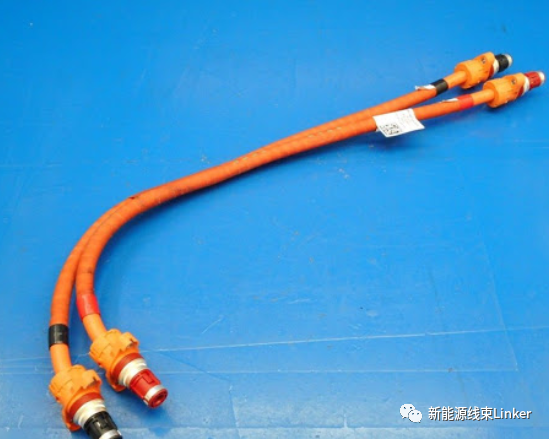

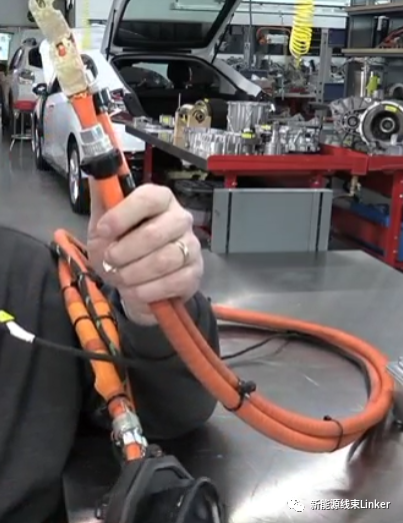

如充電插座的高壓線束使用了自卷編織防護套管防護，此些線束大部分是布置在車廂內，使用環境好，另高壓線束的固定多以軋帶的形式固定。

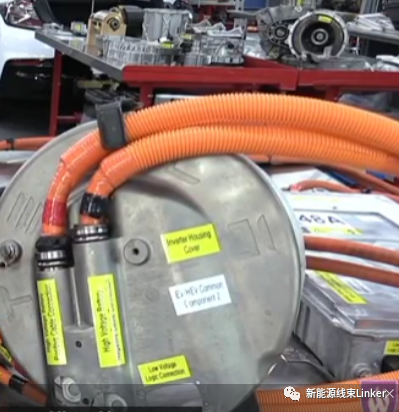

如后驅動電機的高壓線束使用了波紋管防護，此些線束大部分是布置在車廂外，使用環境相對較差。

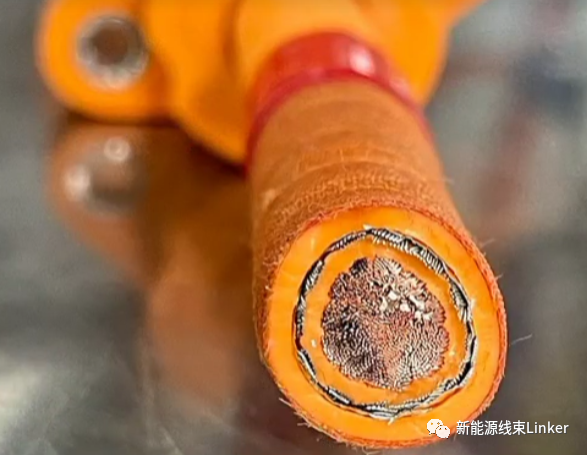

充電插座高壓線束采用的是50平方的屏蔽高壓電纜，截?cái)嘀蟮臄嗝嫒缦拢琈ODEL 3的充電插座高壓線束是95平方，從兩者線徑來看，MODEL 3的充電功率得到了大幅的提升。

高壓線束和各零部件間的連接結構

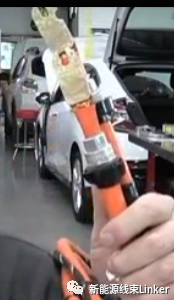

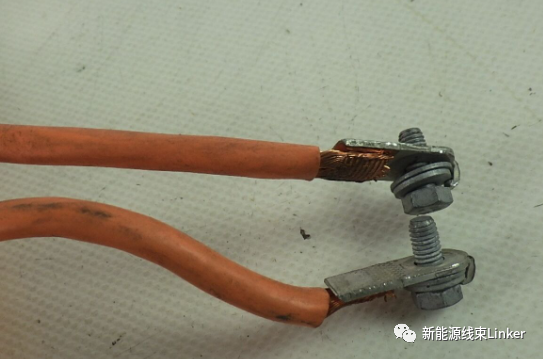

Model S的高壓連接接口，大線徑都是采用過孔和螺栓固定銅鼻子的結構

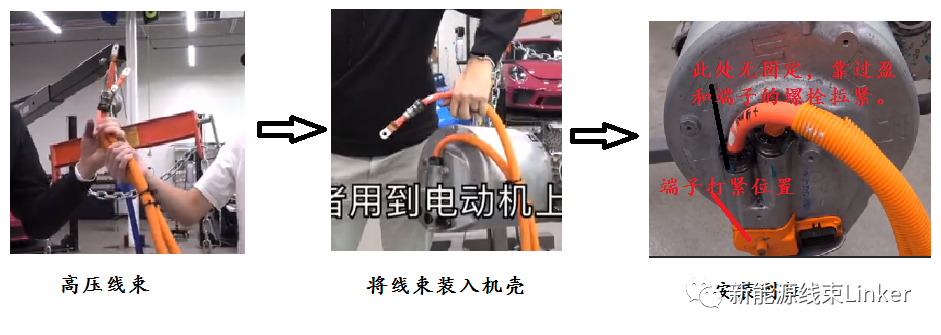

分為兩種固定形式，其中一種如下邊，應用在驅動電機及車載充電機、充電插座上

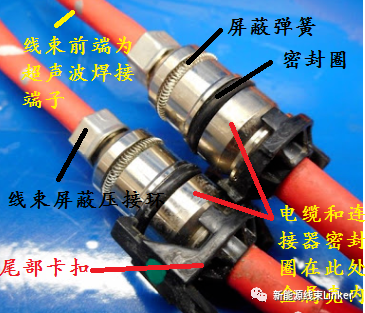

由一個整體式的鋁合金殼體，殼體外側有屏蔽彈簧圈（spring contact）用于與機殼內壁接觸實現360°屏蔽，有硅橡膠密封圈用于和殼內壁接觸實現徑向密封，在鋁合金前端收小口徑用于壓接電纜屏蔽編制層，實現電纜和鋁合金殼提的360°屏蔽，尾部?jī)?nèi)測有密封膠圈實現電纜和鋁合金外殼的徑向密封。
