美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

首頁 > 拉絲 絞線 退火

[退火工序] 退火爐退火問題求助

P:2023-06-07 10:27:34

1

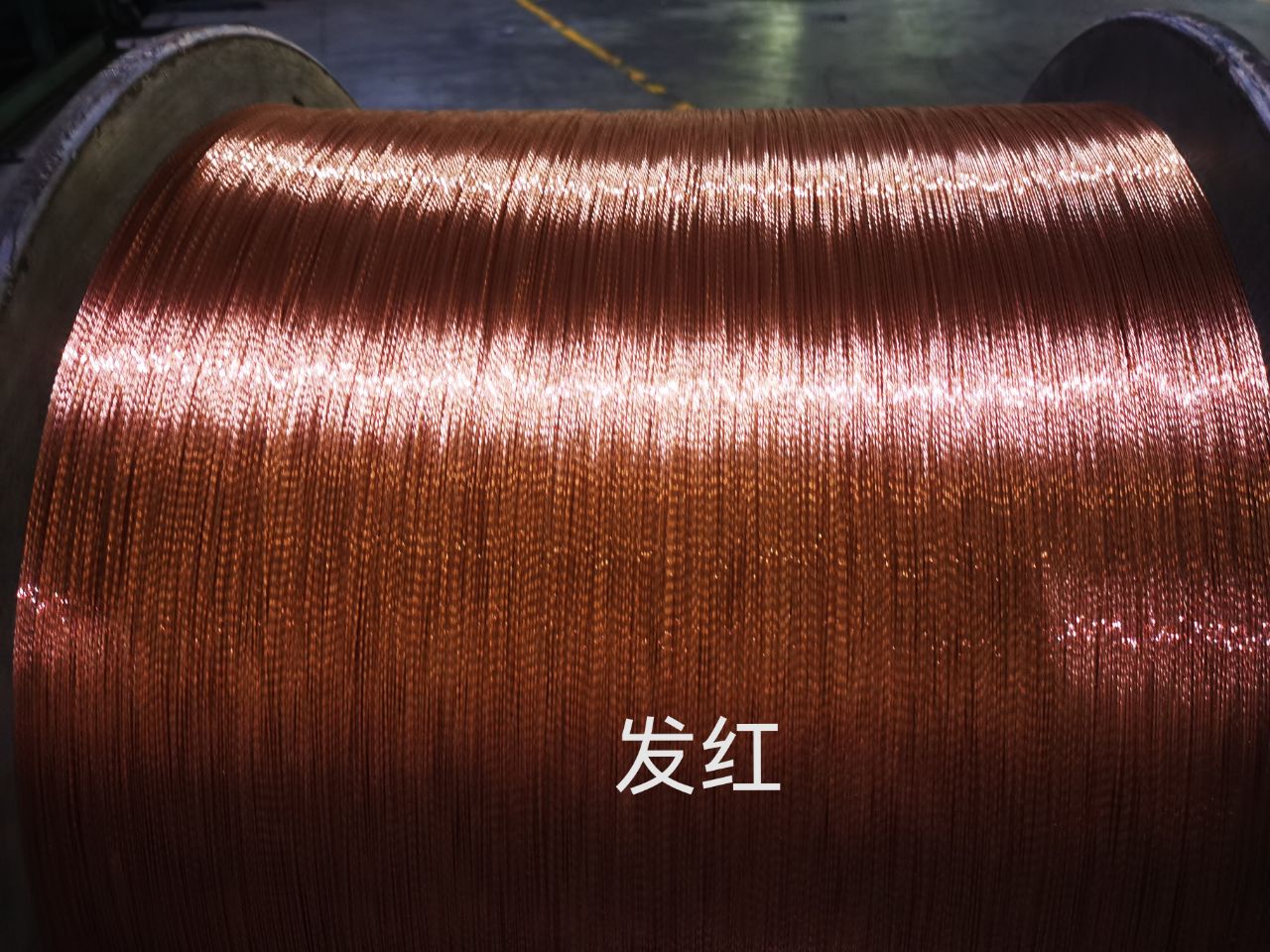

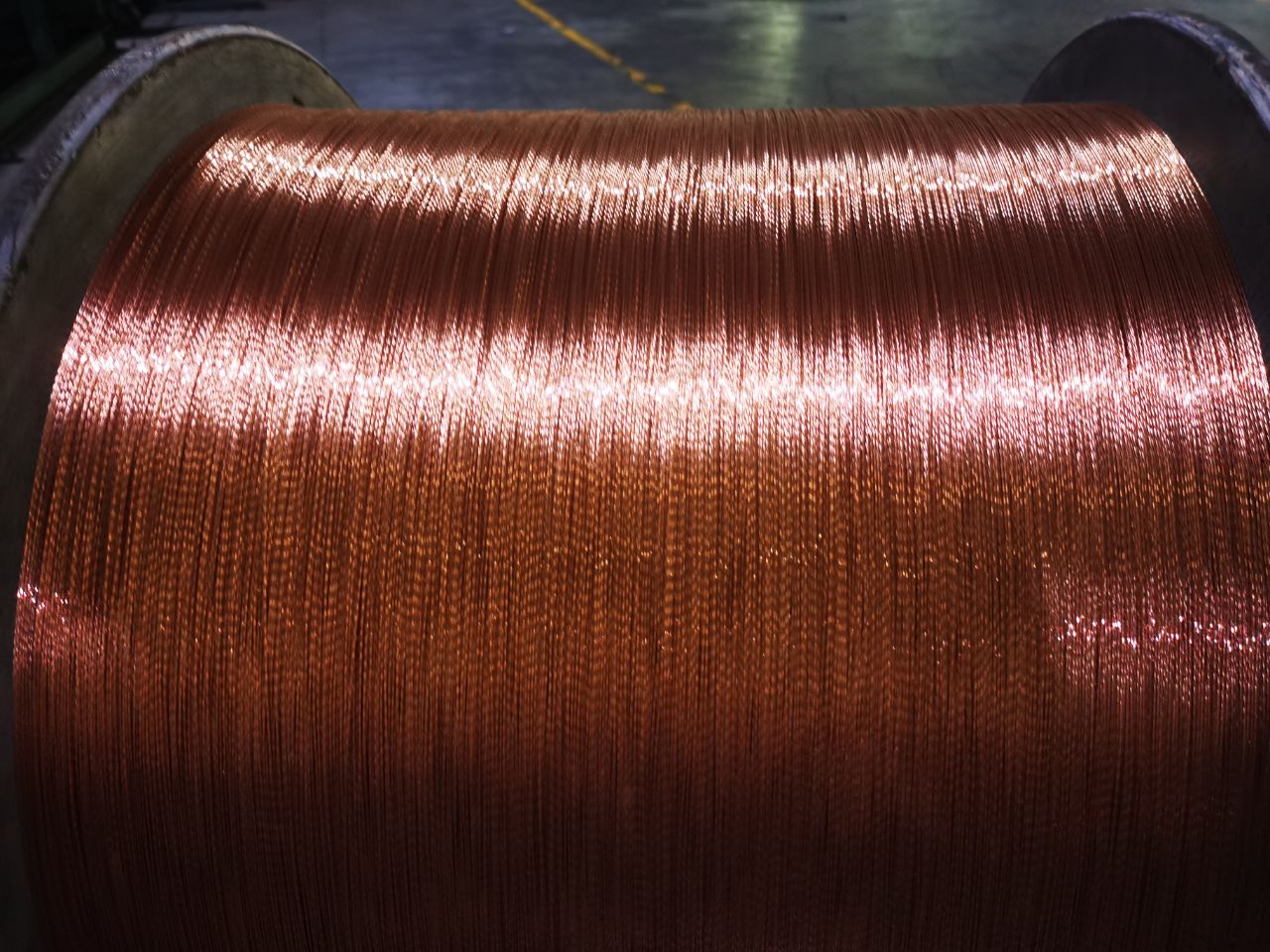

用臥式退火爐退火的。退火溫度250度，退火時(shí)間240分鐘，退火保溫溫度240度，保溫240分鐘后。在爐子里放了三天出爐發(fā)現(xiàn)銅線表面發(fā)紅發(fā)暗表面亮度還有。去年出現(xiàn)過同樣問題后重新退火稍有改變，這次又出現(xiàn)了問下各位懂的這個(gè)是什么原因造成的，哪個(gè)環(huán)節(jié)沒處理好。

cold-feeding - 冷喂料 （0） 投訴

P:2023-06-07 19:51:06

2

抽真空沒搞干凈

straight-through connector - 直通式連接器 （1） 投訴

P:2023-06-08 07:51:02

3

alternating current - 交流,交流電流 （1） 投訴

P:2023-06-08 08:06:39

4

退火罐的真空度和沖入惰性氣體的純度

baffle plate - 擋塊 （1） 投訴

P:2023-06-08 08:33:00

5

罐式退火爐密封漏氣，氮?dú)饧兌炔粔颉?

preproduction inspection - 試生產(chǎn)檢驗(yàn) （1） 投訴

P:2023-06-09 00:08:38

6

已經(jīng)很仔細(xì)抽真空時(shí)多抽了半小時(shí)，每個(gè)要點(diǎn)也做到了氮?dú)馕以诮禍貢r(shí)還特意補(bǔ)充了一些，退火出來的線發(fā)黑發(fā)亮。自我分析是不是退火降溫時(shí)？冷卻風(fēng)扇沒有打開的原因，線同時(shí)退了三盤密度過高？

take-up speed - 收線速度 （0） 投訴

P:2023-06-09 15:54:15

7

爐內(nèi)噴灑點(diǎn)酒精，能夠還原。

Cable-Wire group of Shanghai - 上海線纜集團(tuán) （1） 投訴

P:2023-06-11 08:58:07

8

PLWH:

爐內(nèi)噴灑點(diǎn)酒精，能夠還原。

謝謝，酒精灑在里面跟氮?dú)饣旌蠒?huì)有化學(xué)反應(yīng)嗎。

elliptical wire - 橢圓形線 （1） 投訴

P:2023-06-11 09:55:49

9

表面處理了40公斤銅線下面絞線正常了沒有發(fā)紅，引起發(fā)紅的原因還沒有找到。針對(duì)大家的回復(fù)我做個(gè)表格。退火線不常做，出了問題壓力還是大的，大家再幫我分析下。

原因1：真空沒抽干凈。真空抽了一小時(shí)，按規(guī)定半小時(shí)夠用，爐子是漏氣可以排除。
原因2：氮?dú)饧兌炔粔颉?/span>氮?dú)馐遣少彽�，�?biāo)識(shí)上純度是99.999%


自我分析1：內(nèi)部勻熱風(fēng)機(jī)是一直開的，冷卻時(shí)機(jī)沒打開，我采用的是自然降溫。
自我分析2：退火爐當(dāng)時(shí)我三盤630線一起退火，有沒有可能是線內(nèi)部太多，冷卻沒開散熱不開。
自我分析3：爐子上一次退火是鋁線，內(nèi)部可能沒有清理過。


multipass cooling trough - 多道冷卻槽 （0） 投訴

P:2023-08-06 11:21:00

10

1.如果是漏氣，那怕是你中途有補(bǔ)償?shù)獨(dú)�，下水池冷卻沒有持續(xù)補(bǔ)充，開罐必然全部或者大面積發(fā)黑，很容易判斷。
2.氮?dú)饧兌炔粔�，如果是氣站供�?yīng)的，基本不需要擔(dān)心，除非是自己使用時(shí)間長沒保養(yǎng)的制氮機(jī)需要考慮，氮?dú)獬霈F(xiàn)問題微乎其微。
3.冷卻問題，如果開罐觀察銅絲表面很光亮，沒有發(fā)紅現(xiàn)象，是過了一段時(shí)間才發(fā)紅發(fā)黑，那就是冷卻時(shí)間不夠。
4.開罐銅絲就發(fā)紅，就是真空泵的真空度不行了，你更換臺(tái)真空泵對(duì)比就知道了，如果你還用機(jī)械式的，建議你換成旋片式的

hose - 軟管,蛇管 （1） 投訴

10


你需要登錄才能發(fā)表，點(diǎn)擊登錄。
