美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

請教一下大家，造成硅膠高壓線火花擊穿的原因有哪些？

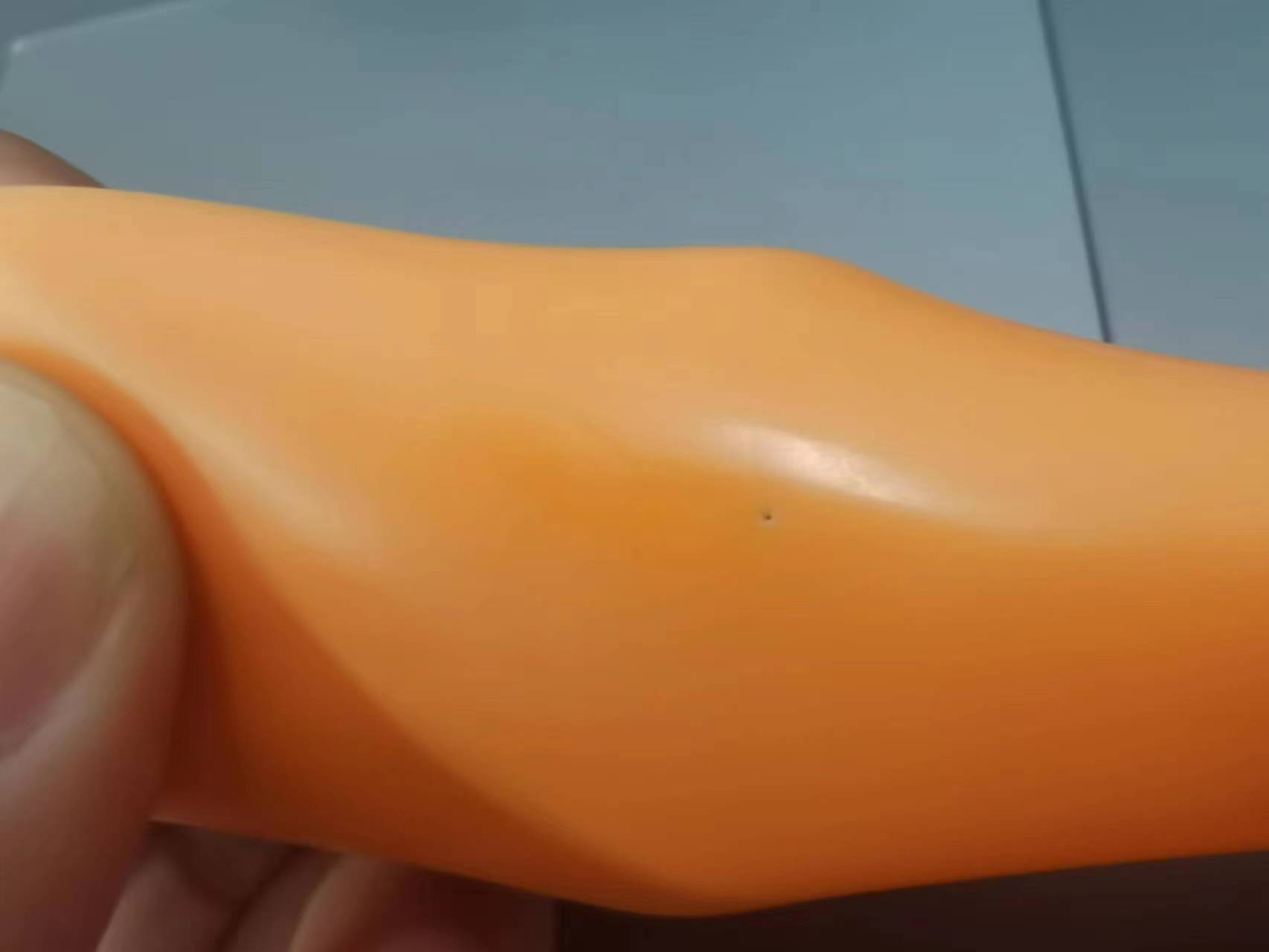

最近在做高壓硅膠線 火花擊穿很頻繁

導體是不是有毛刺的

同行1，看一下有沒有擠橡起泡，如果沒有，很有可能是硅膠里面有雜質、雜膠或者輔料沒有分散均勻.

里面那層結構是什么？

Eleco:

導體是不是有毛刺的

軟導體  0.20的 摸起來還好 沒有明顯的毛刺

audade:

里面那層結構是什么？

里面管絞絞好的導體

ls2008:

同行1，看一下有沒有擠橡起泡，如果沒有，很有可能是硅膠里面有雜質、雜膠或者輔料沒有分散均勻.

發(fā)現(xiàn)有氣孔，間斷性的   隔一兩百米會報一次火花   橫切面又看不到氣孔  找不到出問題

硅膠雜質為主。毛刺為輔。

膠料有雜質的可能性大。

厚度多少？打多少電壓？

幾萬伏？

ls2008:

同行1，看一下有沒有擠橡起泡，如果沒有，很有可能是硅膠里面有雜質、雜膠或者輔料沒有分散均勻.

xishu2009:

發(fā)現(xiàn)有氣孔，間斷性的   隔一兩百米會報一次火花   橫切面又看不到氣孔  找不到出問題

可以檢查一下導體是否受潮了（可以烘烤以下），注意打膠不能有雜質、雜膠，擠出溫度可以降低看看，應該可以解決，

看這個火花擊穿點很小，火花擊穿要么時導體毛刺刺穿，或者硅膠有預交聯(lián)（顆粒），或者是膠有雜質，另外比較容易忽視的就是內部有氣孔，比如導體沒有烘干或者膠本身揮發(fā)造成的氣體排不出去都有可能，可以看下內表面或者磨皮看下中間是否還有氣孔

你需要登錄才能發(fā)表，點擊登錄。
