[問題求助] 非鎧裝1.8/3kV電力的內襯層
P:2025-12-13 17:26:15
1

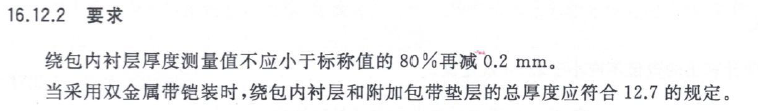

有接到1.8/3kV的訂單，本來是想按0.6/1kV的結構加銅帶屏蔽就生產了。但編制工藝卡的同事注意到一個細節，就是0.6/1kV的內襯層在GB/T 12706.1-2020的7.3條里有明文可以省略，但1.8/3kV內襯層是按7.2條規定，并沒有說省略。所以就是用繞包內襯層也有0.4mm或0.6mm的厚度要求，考核的條文按第16.12.2，截圖如下。
就是說繞包銅帶之前，包帶的厚度不能太薄，不然就達不到要求。
纜芯假設直徑40mm 及以下時： 0.4×0.8-0.2=0.12；纜芯假設直徑大于40mm時：0.6×0.8-0.2=0.28
如果采用雙層0.1mm厚度的繞包帶，對大規格的產品就可能不達標了。
以上理解不知正確與否，請多多指教！
