電線電纜網(wǎng) > 電力電纜 > 高壓電纜擊穿原因分析（完整版）
高壓電纜擊穿原因分析 - 無(wú)圖版
葉兒 --- 2014-02-25 09:43:22
1

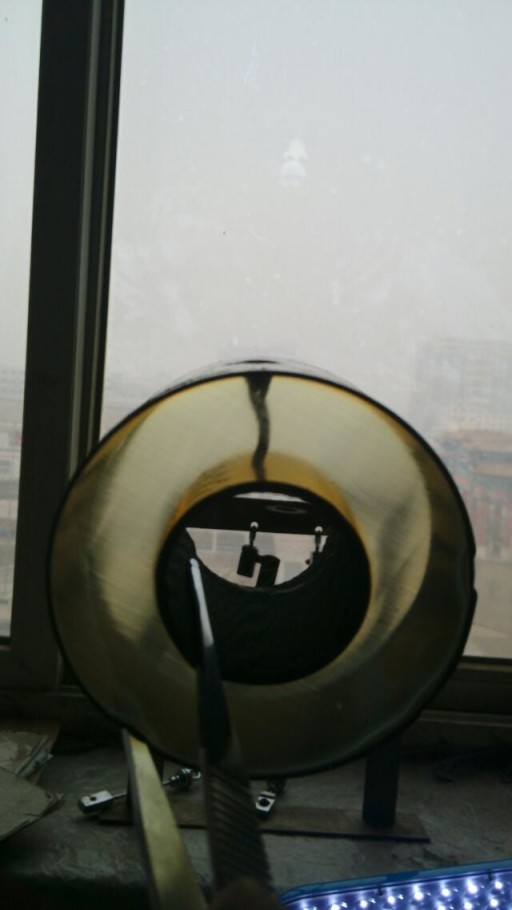

葉兒 --- 2014-02-25 09:46:02
2
分割導(dǎo)體，溫度、結(jié)構(gòu)尺寸和脫氣時(shí)間都符要求，耐壓10分鐘后擊穿
757126708 --- 2014-02-25 15:46:32
3
有可能是擊穿點(diǎn)絕緣厚度不夠，或者絕緣有氣泡、雜質(zhì)。
caixuefei --- 2014-02-26 01:58:53
4
雜質(zhì)的可能性大一點(diǎn)
zclzss --- 2014-02-26 10:09:40
5
好歹上張局放的圖啊，現(xiàn)在放電量都不知道……
haimooo --- 2014-02-26 13:43:26
6
外孔大，絕緣有沒(méi)有機(jī)械傷害、小傷口？？
葉兒 --- 2014-02-26 16:59:26
7
絕緣沒(méi)有損傷，絕緣厚度合格
zly315 --- 2014-02-27 08:23:09
8
應(yīng)該是突出物導(dǎo)致的尖端放電
葉兒 --- 2014-02-27 15:46:14
9
考慮是不是分割股塊造成的局部凸起引起的
deepin --- 2014-02-28 12:59:22
10
自內(nèi)向外擊穿，內(nèi)屏有半導(dǎo)電繞包帶痕跡，半導(dǎo)電帶繞不平整，股塊上的銅絲毛剌放電，會(huì)引起擊穿，有內(nèi)屏也沒(méi)有用！
online --- 2014-03-14 15:07:56
11
從圖片擊穿點(diǎn)的形狀來(lái)看，外屏擊穿孔較大。應(yīng)該是外屏刮傷或其他原因。
dianlan021 --- 2014-03-26 17:15:28
12
放入硅油和溫箱內(nèi)看看。檢查下其它地方有無(wú)明顯的氣泡或雜質(zhì)。如果沒(méi)有，估計(jì)是導(dǎo)體和內(nèi)屏出的問(wèn)題。
