同軸電纜的一個回路是同軸對,它是對地不對稱的.在金屬圓管(稱為外導體)內配置另一圓形導體(稱為內導體),用絕緣介質使兩者相互絕緣并保持軸心重合,這樣所構成的線對稱同軸對。同軸電纜可用于開通多路栽波通信或傳輸電視節目,也可用同軸電纜傳輸高數碼的數據信息(如UL2919屏幕線)

　　1.一次傳輸參數:

　　同軸電纜的一次傳輸參數主要隨電流的頻率及電纜結構尺寸D/d變化而變化.

　　(1).有效電阻,隨頻率的增大而增大.而與內外導體直徑比沒直接的關系.

　　(2).電感隨頻率的增大而減小,隨內外導體直徑比增大而增大.

　　(3).電容與頻率無關,隨直徑比的增大而減小.

　　(4).電導與頻率基本上成正比,隨直徑的增大而減小.

　　具體計算公式如下:

　　1.1.有效電阻:

　　同軸電纜的有效電阻包括內導體的有效電阻及外導體的有效電阻,當內外導體都是銅導體時,總的有效電阻為:

　　1.2有效電感:

　　同軸回路的電感由內.外導體的內電感和內外導體之間的外電感組成,當內外導體都是銅時,回路的電感為:

　　1.3同軸電纜電容﹕

　　同于同軸電纜無外部電場,所以同軸對的工作電容就等于同軸對內外導體間的部分電容,電容計算可按圓柱形電容器的電容公式來計算:

　　Dw-外導體結構的修正系數(理想外導體Dw=0,非理想外導體Dw=編織外導體中的單線直徑)

　　K1-內導體結構的修正系數,

　　D1-同軸線外導體內徑

　　1.4絕緣電導:

　　同軸對的絕緣導體G由兩部分組成: 一是由絕緣介質極化作用引起的交流電導G~,另一個部分是由于絕緣不完善而引起的直流電導G0:

　　G=G0+G~

　　2.二次傳輸參數:

　　二次傳輸參數是用以表征傳輸線的特性參數,它包括特性阻抗ZC,衰減常數α,及相移常數.

　　2.1.同軸電纜特性阻抗﹕

　　2.1.1.對于斜包,鋁箔縱包可近似看作是理想外導體,計算如下:

　　2.1.2.編織外導體,絞線內導體計算如下:

　　2.2同軸電纜衰減的計算公式:

　　KS-----絞線引起射蘋電纜電阻增大的系數,KS=1.25

　　KB-----編織引起射蘋電纜電阻增大的系數

　　Dw----編織外導體中的單線直徑

　　KP1,KP2-分別表示內,外導體與標準軟銅不同時引起射頻電阻增大或減小的系數.

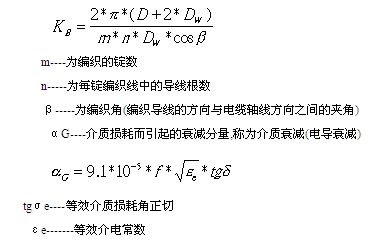

　　編織系數KB還可用如下計算方法求出:

　　2.3延時﹕

　　延時是指信號沿電纜傳輸時,其單位長度上的延遲時間.

　　同軸電纜的延時與電纜尺寸無關,僅僅取決于介質的介電常數.
