使用特性
溫度范圍:-40℃～+150℃(短期180℃);
額定電壓:750V;
試驗電壓:4000V/1min;
安全性:電纜低煙、無鹵、阻燃;
電纜耐油性:Ⅲ級;
最小彎曲半徑:6D(D:電纜外徑);
參照標準
1.機車車輛電纜:TB/T1484.2
2.火災安全性標準:BS6853/DIN5510
3.電纜的導體:GB/T3956
技術參數
備注:根據布線工況，電纜外徑可協議。
技術參數
| 電纜芯數×截面 (mm2) | 導體結構 根/直徑 | 絕緣外徑 (mm) | 顏色 | 電纜外徑 | 導體電阻 Ω/km | |
|---|---|---|---|---|---|---|
| 高耐熱混合物 | 硅膠型 | |||||

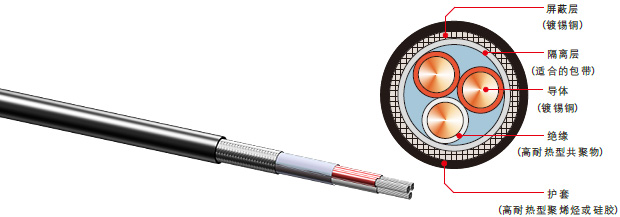

| | 150℃級薄壁型電纜 | |||||
| 2×0.25 | 7/0.2 | 1.1 | 紅、白 | 3.7 | 4.7 | 84.8 |
| 3×0.25 | 7/0.2 | 1.1 | 紅、紅、白 | 3.8 | 4.8 | 84.8 |
| 4×0.25 | 7/0.2 | 1.1 | 紅、紅、白、白 | 4.2 | 5.6 | 84.8 |
| 2×0.35 | 19/0.16 | 1.3 | 紅、白 | 4 | 5.4 | 51.8 |
| 3×0.35 | 19/0.16 | 1.3 | 紅、紅、白 | 4.2 | 5.6 | 51.8 |
| 4×0.35 | 19/0.16 | 1.3 | 紅、紅、白、白 | 4.5 | 5.9 | 51.8 |
| 2×0.5 | 19/0.18 | 1.4 | 紅、白 | 4.3 | 5.7 | 40.1 |
| 3×0.5 | 19/0.18 | 1.4 | 紅、紅、白 | 4.5 | 5.9 | 40.1 |
| 4×0.5 | 19/0.18 | 1.4 | 紅、紅、白、白 | 4.8 | 6.2 | 40.1 |
| 2×0.75 | 24/0.2 | 1.65 | 紅、白 | 4.8 | 6.2 | 26.7 |
| 3×0.75 | 24/0.2 | 1.65 | 紅、紅、白 | 5 | 6.4 | 26.7 |
| 4×0.75 | 24/0.2 | 1.65 | 紅、紅、白、白 | 5.5 | 6.9 | 26.7 |
