先謝謝各位百忙之中指導，我司近期做的CAT6 FTP 在低頻77.3MHz時四個線對的回波都掉下去了，其中棕色線對回損-3.5dB, 導體0.58，絕緣1.14，對絞10.01 ；11.4； 13.5； 15.1，麥拉22mm*25μ，鋁箔：25mm*75μ（鋁基50u），骨架5.0*5.0*0.5mm，承攬105， 在護套前飛機模直拖鋁箔，100米測試衰減余量竟然有8dB，串音6dB,回波負-3.5dB。后來嘗試調整工藝，試著將棕對線徑調整至1.12mm，但是沒有改善。請高手指點！
songfeiX --- 2018-10-30 07:25:41
2
樓主你求助帖別把圖片打包發出來，這樣別人還需要花金幣下載才能看。我?guī)湍阒匦掳l(fā)出來了
LZXLMZZ --- 2018-10-30 08:45:58
3
LZXLMZZ --- 2018-10-30 09:12:07
4
mownbn --- 2018-10-30 23:12:15
5
謝謝了，第一次發帖，有勞了
mownbn --- 2018-10-30 23:15:27
6
目前用的鋁箔是70μ,的，護套前飛機模直拖，我有觀察，直拖也有包住，效果還是可以的，也不至于很松，把護套剝開，至少鋁箔結構還是沒有松散的，不知道大哥所說的意思是不是要包得非常緊那種意思
mownbn --- 2018-10-30 23:18:54
7
阻抗偏大了我從1.14線徑調整到1.12，結果回波還是不行；阻抗偏小了我從1.12再調整回到1.14，還是回波不行。從波形來看，并且藍橙綠棕都是在低頻77 MHz時有急劇往下掉的現象。
349255965 --- 2018-10-31 11:38:15
8
LZXLMZZ --- 2018-10-31 13:53:53
9
暗劍 --- 2018-11-01 11:31:37
10
lls1112 --- 2018-11-02 11:23:17
11

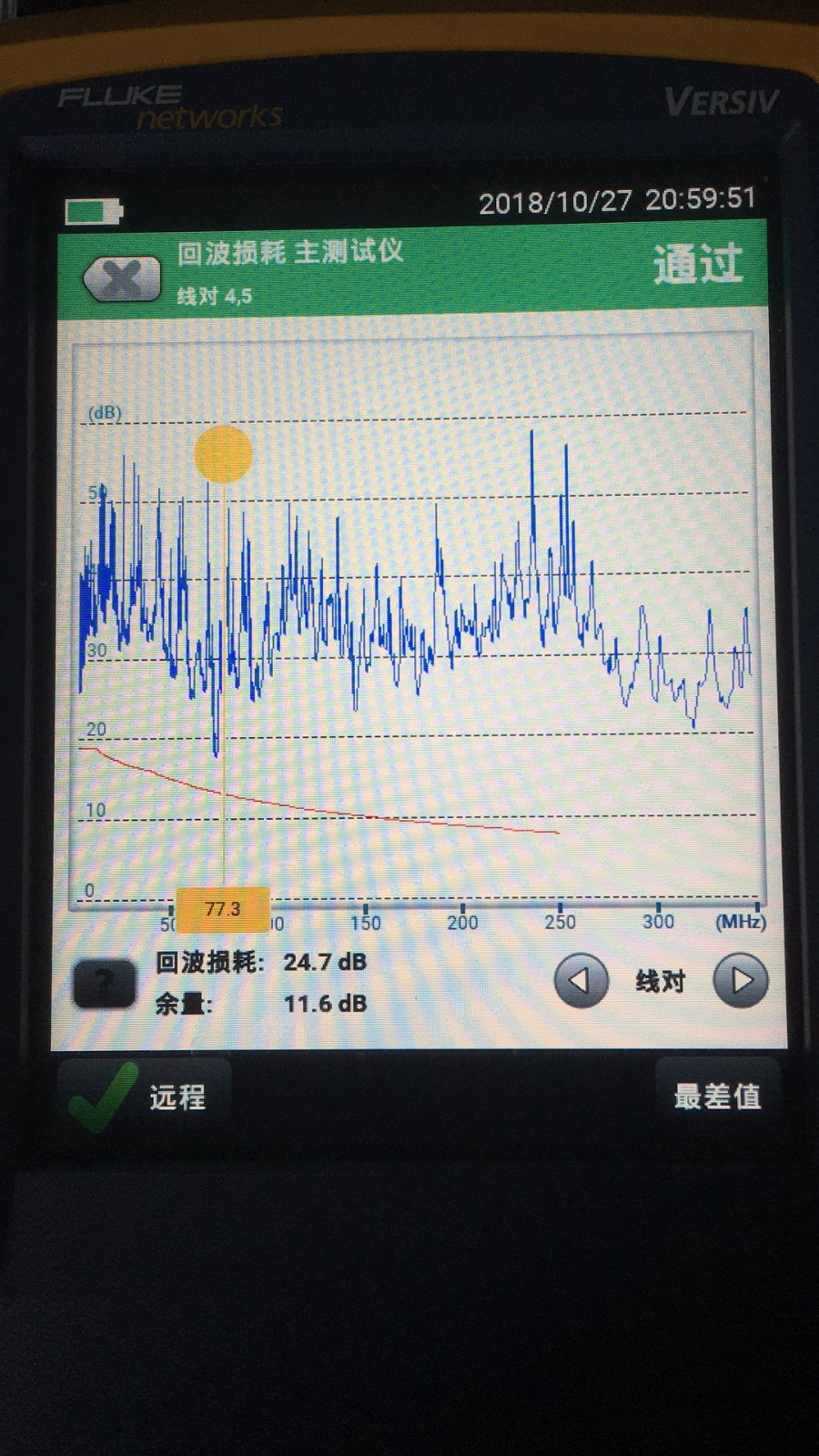

給你看看下面的阻抗和回路測試圖, 我這個還算好的 ，回路還可以合格, 你的線的尖峰要大很多，福祿克回路都過不了，
你的結構設計上是沒有問題的，更改結構對其幫助不大, 建議去檢查下你的對絞和拉絲絕緣設備, 那個地方出現了周期性的波動, 目前我們也在解決問題當中.
powerxixi --- 2018-11-05 08:41:53
12
zhl1010 --- 2018-11-05 13:58:39
13
mownbn --- 2018-11-07 00:07:40
14
聚酯帶在承攬機上拖包，非繞包，發展拖包不是包得很緊，護套剝開后聚酯帶就散開了，節距100改為80又擔心串音會過不了，因為目前串音余量本身就5.6dB 而已
powerxixi --- 2018-11-07 08:13:06
15
成纜節距改80，對近串影響不大，你可以先試試。
