綜合布線系統是建筑物信息通信網絡的基礎傳輸通道，能支持語音、數據、圖像和多媒體等各種業務信息的傳輸，是IT通信最基礎的建設，因其絕大部分為隱蔽性施工，若一旦在質量上有所不佳，后期維護及改造都將非常的麻煩。所以綜合布線一定要規范化施工。

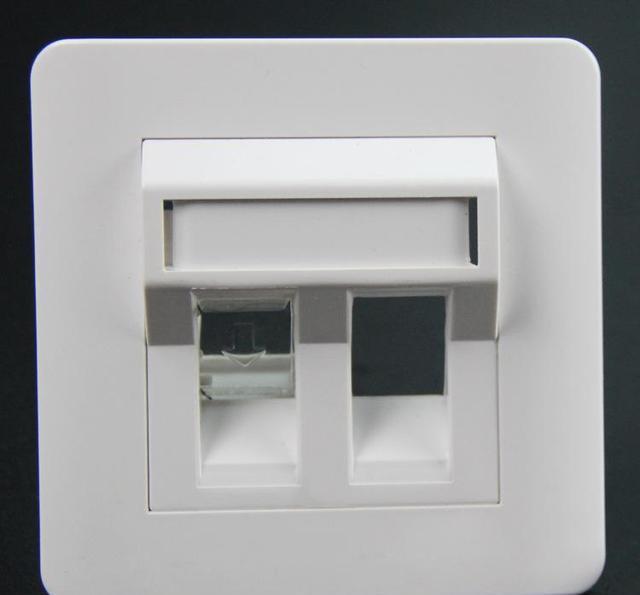

1 、信息模塊安裝工藝
網絡信息模塊建設要求滿足以下技術指標：
（1）信息模塊應牢靠地安裝在平坦的地方，外面有蓋板。安裝在活動地板或地面上地信息插座，應固定在接線盒內。插座面板有直立和水平等形式；接線盒有開啟口，應可防塵。
（2）安裝在墻體上的插座，應高出地面30cm，若地面采用活動地板時，應加上活動地板內凈高尺寸。固定螺釘需擰緊，不應有松動現象。
（3）信息面板應有標簽，以顏色、圖形、文字表示所接終端設備的類型。本系統采用TIA/EIA 568B標準接線。
（4）信息插座分為單孔和雙孔，每孔都有一個8位/8路插針。這種插座的高性能、小尺寸及模塊化特點，為設計綜合布線提供了靈活性。它采用了標明多種不同顏色電纜所連接的終端，保證了快速、準確的安裝。
a. 從信息插座底盒孔中將雙絞電纜拉出約20-30cm；
b. 用環切器或斜口鉗從雙絞電纜剝除10cm的外護套；
c. 取出信息模塊，根據模塊的色標分別把雙絞線的4對線纜壓到合適的插槽中；
d. 使用打線工具把線纜壓入插槽中，并切斷伸出的余纜；
e. 將制作好的信息模塊扣入信息面板上，注意模塊的上下方向；
f. 將裝有信息模塊的面板放到墻上，用螺釘固定在底盒上；
g. 為信息插座標上標簽，標明所接終端類型和序號。

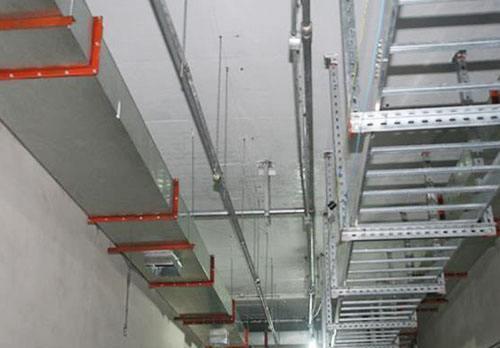

2、 線纜橋架安裝工藝
線纜橋架建設要求滿足以下技術指標：
1)表面防腐層材料應符合國家現行有關標準的規定；
2)采用走吊頂?shù)妮p型槽型電纜橋架的方式；
3)綜合布線系統的水平布線是放射型的，線路量大，因此線槽容量的計算很重要，按照標準的線槽設計方法，應根據水平線纜的直徑來確定線槽的容量。
4)水平線槽使用率應為30%～50%。
5)為確保線路的安全，應使槽體有良好的接地端，金屬線槽、金屬軟管、金屬橋架及分配線機柜均需整體連接，然后接地，如不能確定信息出口準確位置，拉線時可先將線纜盤在吊頂內的出線口，待具體位置確定后，再引到信息出口。
6)橋架間連接板兩端要有銅芯接地線，最小截面不小于4平方毫米；
7)橋架與支架間螺栓、橋架連接板螺栓固定無遺漏，螺母位于橋架外側，鋁合金橋架與鋼支架固定時，要有互相間絕緣的防電化腐蝕措施；
8)支架用膨脹螺栓固定時，選用螺栓適配，連接緊固，防松零件齊全；
9)橋架轉彎處的彎曲半徑不小于橋架內電纜最小彎曲半徑（R=100）；
10)橋架應在具有腐蝕性液體管道上方；
11)橋架應在熱力管道下方；
12)易燃易爆氣體比空氣重時，橋架應在管道上方；
13)易燃易爆氣體比空氣輕時，橋架應在管道下方；
14)橋架水平敷設時,支撐間距一般為1.5-3米。
15)橋架沿線經過建筑伸縮縫時應分段（100mm）。
16)橋架與其他管道的最小間距一般性管為平行間距0.4米，交叉間距0.3米；有腐蝕性管道為平行間距0.5米，交叉間距0.5米；有保溫層的熱力管平行間距0.5米，交叉間距0.5米；無保溫層的平行間距1.0米，交叉間距1.0米。
17)應詳細填寫隱蔽工程記錄并歸檔。
3、 線管敷設工藝
依據《建筑電氣安裝分項工程施工工藝標準》標準，鋼管敷設的設計滿足以下技術指標：
(1)配線與通風、上下水管等之間的最小距離：穿管配線平行為100mm，交叉為50mm，絕緣導線明配平行為200mm，交叉為lOOmm。
(2)配線工程的支持件固定牢靠，線路在經過建筑物的伸縮縫及沉降縫處應有補償裝置，在跨越處的兩側應將導線固定，并留有適當裕量。
(3)埋入墻或混凝土內的管子，離表面的凈距不應小于15mm。
(4)進入落地式控制柜的電線管路，排列應整齊，管口應高出基礎面不小于5mm。電線管路彎曲半徑明暗配時均不應小于管外徑的6倍，當埋設于地下或混凝土樓板內時，不應小于管外徑10倍。
(5)電線管路中間加裝接線盒，應符合國標《電氣裝置安裝工程施工及驗收規范》(GB50258 .2.1.7）的規定。在TN-S系統中，金屬電線管和金屬盒（箱）必須與保護地線(PE線)有可靠的電氣聯接。
(6)明配鋼管應排列整齊，固定點的距離應均勻，間距符合規定要求。鋼管進入接線盒及配電箱時，管口露出盒（箱）應小于5mm。明配管應鎖螺母或護圈帽固定，露出鎖緊螺母的絲口為2-4扣。
(7)鋼管敷設需要外涂防火漆，在鋼管穿越墻體或樓板時需要進行防火封堵。鋼管與設備連接時，應將鋼管敷設至設備內，當不能直接進入時，應在鋼管出口處加保護軟管引入設備，金屬軟管長度不宜太于2m，管口包扎嚴密。
(8)在建筑物的頂棚內敷設時，必須采用金屬管、金屬橋架布線，吊頂內金屬軟管長度不應大于80mm。
(9)本項目線管統一采用鍍鋅鋼管，具有耐腐蝕和屏蔽防干擾功能。
(10)配線子系統傳輸線纜由金屬線槽引向用戶區，詳細做法有待施工圖階段確定。
4、 線纜敷設工藝
電纜敷設要滿足以下技術指標：
(1)工作區內線槽布局要合理、美觀；
(2)纜線的布放應自然平直，不得產生扭絞、打圈、接頭等現象，不應受外力的擠壓和損傷；
(3)纜線兩端應貼有標簽，應標明編號，標簽書寫應清晰、端正和正確。標簽應選用不易損壞的材料；
(4)對絞電纜在工作區宜預留3～6cm的長度；
(5)線纜剝線處理：使用斜口鉗在塑料外衣上切開“1”字型長的縫；割去無用的電纜外衣；
(6)纜線布放前應核對型號規格、程式、路由及位置與設計規定相符；
(7)在同一管內包括絕緣在內的導線截面積總和應該不超過內部截面積的40%；
(8)電源線、信號電纜、對絞電纜、光纜及建筑物內其他監控系統的纜線應分離布放；
(9)各纜線間的最小凈距應符合設計要求；
(10)纜線布放時應有冗余。在交接間，設備間對絞電纜預留長度，一般為3至6米；工作區為0.3至0.6米；光纜在設備端預留長度一般為5至10米；
(11)纜線布放，在牽引過程中，吊掛纜線的支點相隔間距不應大于1.5m；
(12)布放纜線的牽引力，應小于纜線允許張力的80%，對光纜瞬間最大牽引力不應超過光纜允許的張力。在以牽引方式敷設光纜時，主要牽引力應加在光纜的加強芯上；
(13)電纜垂直敷設時，在纜線的上端和每間隔1.5m處，應固定在支架上，水平敷設時,直接部份間隔距施3~5m處設固定點。在纜線的距離首端、尾端、轉彎中心點處300~500mm處設置固定點；
(14)管內纜線應順直,盡量不交叉、轉彎處應綁扎固定。4對對絞電纜以24根為束，25對或以上主干對絞電纜、光纜及其他信號電纜應根據纜線的類型、纜徑、纜線芯數為束綁扎。綁扎間距不宜大于1.5m，扣間距應均勻、松緊適應；
(15)應詳細填寫隱蔽工程記錄并歸檔；
(16)完成布線后要采用專用測試設備進行鏈路測試。保證所有信息點達到6類線路標準。
5、 系統標簽、標識管理
根據《綜合布線系統工程驗收規范》（GB50312 ）對綜合布線系統的要求，應對設備間、電信間、進線間和工作區的配線設備、纜線、信息點等設施按一定的模式進行標識和記錄。內容包括：管理方式、標識、色標、連接等。綜合布線的各種配線設備，應用色標區分干線電纜、配線電纜或設備端點，同時，還應采用標簽表明端接區域、物理位置、編號、容量、規格，以便維護人員在現場一目了然的加以識別。
（1）標識管理的范圍
線纜（電信介質）、通道（走線槽/管）、空間（設備間）、端接硬件（電信介質終端）和接地。
線纜的標識，要求在線纜的兩端都進行標識�？臻g的標識和接地的標識要求清晰、醒目。配線架和面板的標識除了清晰、簡潔易懂外，還要美觀。
（2）標簽、標識規范性設計
用于管理的標識符由字符串和數字兩部分組成，格式如下表：
CC ××× —建筑群主干電纜
BG ××× —主干管道（槽）
CO ××× —建筑群主干光纜
FG ××× —水平管道（槽）
RD ××× —入口設施
JX ××× —進線間
RC ××× —引入電纜
DJ ××× —電信間
RO ××× —引入光纜
SJ ××× —設備間
BD ××× —主干配線設備
GQ ××× —工作區
BC ××× —主干電纜
MEB ××× —總等電位連結端子板
BO ××× —主干光纜
LEB ××× —局部等電位連結端子板
FD ××× —水平配線設備
MBC ××× —接地連接導體
FC ××× —水平電纜
RK ××× —人手孔
FO ××× —水平光纜
SH ××× —接線盒
CT ××× —電纜跳線
SG ××× —室外配線管道
OT ××× —光纜跳線
SC ××× —室外電纜
TO ××× —信息插座
SO ××× —室外光纜
RG ××× —引入管道
對同樣類型的布線設施及記錄應保持標識符的唯一性。
（3）標簽、標識材質、規格設計
1）設備標識：
設備標識是數據中心標識管理中重要的一部分，其內容通常包括設備名稱、設備編號、設備型號、上線時間、維護人員、資產條碼等。內容通過專業打印實現字跡的標準規范。
2)機架機柜標識
包括走線架、列頭柜、機柜、機架等標識，其內容對應相關信息。設計樣式通常與設備標識統一。
3)線纜標識
線纜標識通常包括弱電線纜和強電線纜，其內容通常包括起始端信息、終止端信息、跳轉信息、設備名稱、PDU信息等。
綜合布線槽道中的走線使用覆蓋保護膜標簽，可以緊密貼合線纜，更能抵御槽道中線纜穿插時所造成的對信息的破壞，更好保護數據信息。配線架及設備的跳線使用旗型標識，較小的線纜接觸面積利于查看，有效減少松動端口的可能，同時，使用不同的顏色區分應用，使各類線纜一目了然。較粗的電纜則使用懸掛式標識，通過綁扎方式固定于電纜，助燃性弱的材質更適用于強電環境。
4)端口標識
用于配線架端口，其信息與設備、線纜等一一對應，方便維護及管理�？梢酝ㄟ^用不同的顏色單獨標注重點線路，使維護級別一目了然。
5)空間環境標識
機房標識：體現機房名稱，帶有形象特征；
警示標識：將傳統的各種警示方式統一通過標識方式實現，規范而整潔；
區域標識：根據不同的應用區域，用不同色彩的地面標識將區域劃分，讓維護人員明確自己的工作范圍。
