2018年8月22日下午

最后一根長達820米重8噸

世界最長特殊10KV高壓懸垂電纜

在中國尊成功吊裝

至此

中國尊項目

總長15132米總重136.38噸

共24根懸垂電纜

吊裝任務圓滿完成

這也意味著

“超高層垂直高壓電纜敷設技術”

取得了新的突破

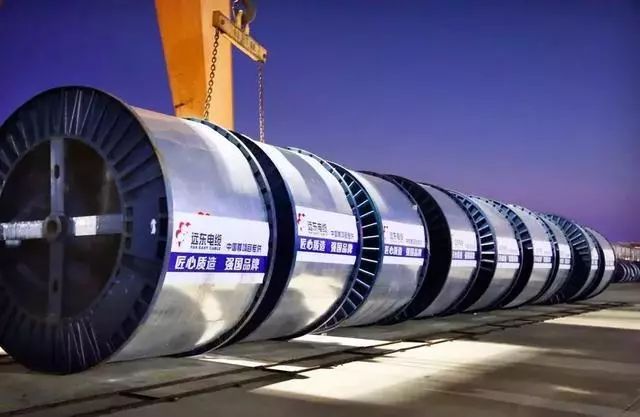

中國尊項目的超高層建筑用垂吊敷設電纜是由遠東電纜有限公司設計研發并生產，作為繼上海環球金融中心后第二次實踐使用，對垂吊難度提出了更高要求，要實現在寬度僅有450mm強電井內連續安全排布十多根電纜，電纜擺放位置、敷設路徑、吊裝輔件安排使用等技術措施尤為重要。

高壓電纜猶如大樓的“主動脈血管”，安裝調試完成后，將源源不斷地為大樓的電力心臟供血。

目前，中國尊項目已進入機電、裝飾、幕墻等各系統的收尾和調試階段，預計將于2018年年底竣工，屆時，這棟高達528米的建筑將成為北京的城市新地標。

超高層高壓垂吊式電纜敷設技術

圖文解讀

↓↓↓

“超高層高壓垂吊式電纜敷設技術”是《建筑業10項新技術》中的一項機電安裝工程技術，目前已越來越廣泛地應用于超高層建筑工程中。

在超高層供電系統中，有時采用一種特殊結構的高壓垂吊式電纜，這種電纜不管有多長多重，都能靠自身支撐自重，解決了普通電纜在長距離的垂直敷設中容易被自身重量拉傷的問題，這就是超高層高壓垂吊式電纜敷設技術。

結構形式

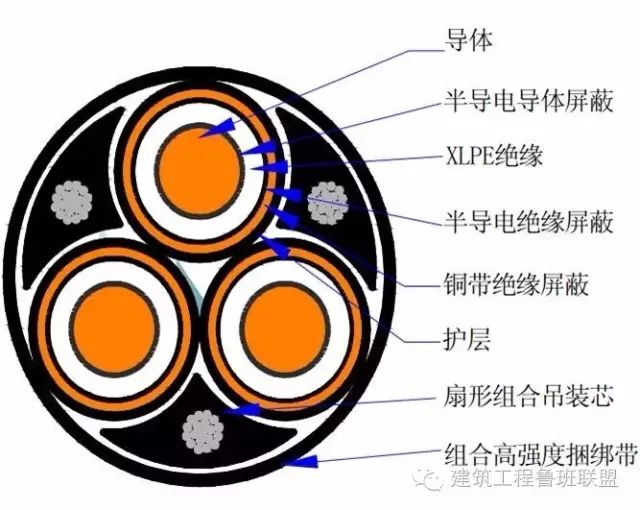

1）電纜

高壓垂吊式電纜由上水平敷設段、垂直敷設段、下水平敷設段組成，其結構為：電纜在垂直敷設段帶有3根鋼絲繩，并配吊裝圓盤，鋼絲繩用扇形塑料包覆，并與三根電纜芯絞合，水平敷設段電纜不帶鋼絲繩。

▲ 示例

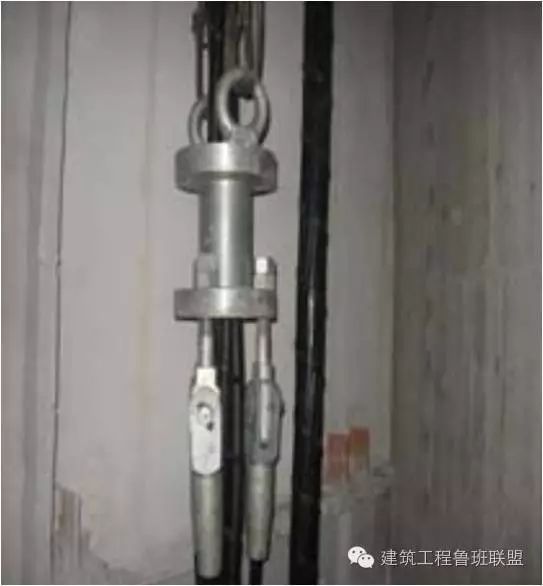

2）吊裝圓盤

吊裝圓盤為整個吊裝電纜的核心部件，由吊環、吊具本體、連接螺栓和鋼板卡具組成，其作用是在電纜敷設時承擔吊具的功能并在電纜敷設到位后承載垂直段電纜的全部重量，電纜承重鋼絲繩與吊具連接采用鋅銅合金澆鑄工藝。

▲ 示例

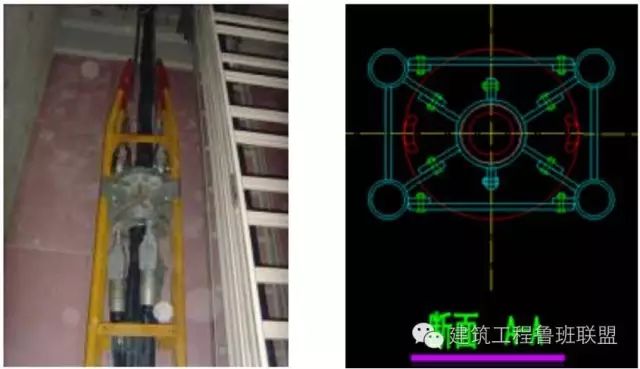

3）穿井梭頭

電纜的吊裝圓盤在穿越電氣豎井口時，很容易被井口卡住，造成電纜受損，通過梭頭來保護。

▲ 示例

4）防擺動定位裝置

在吊裝過程中，控制電纜擺動。

▲ 示例

技術要點

1）吊裝工藝選擇

利用多臺卷揚機吊運電纜（交替提升，解決卷揚機容繩量不足），采用自下而上垂直吊裝敷設的方法。

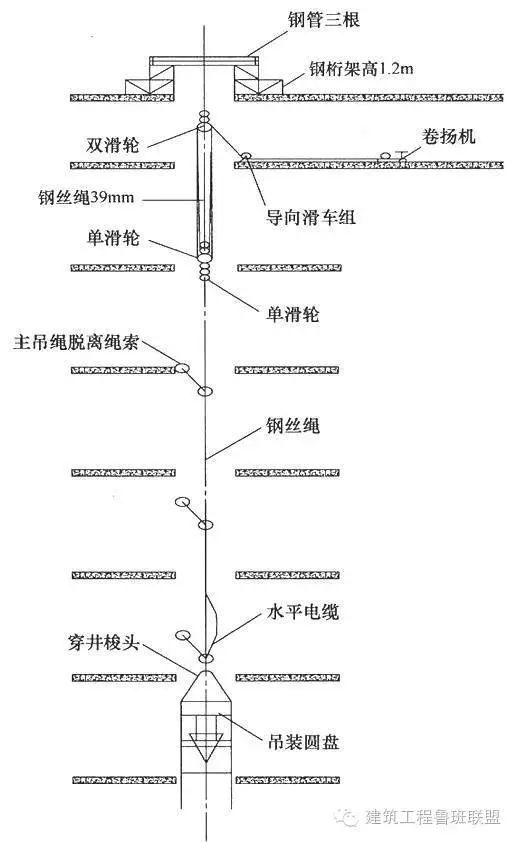

▲ 卷揚機分段提升示意圖

2）對每個井口的尺寸及中心垂直偏差進行測量，并安裝槽鋼臺架。

3）設計穿井梭頭，用以扶住吊裝圓盤，讓其順利穿過井口。

4）吊裝設備布置：吊裝卷揚機布置在電氣豎井的最高設備層或以上樓面，除吊裝最高設備層的高壓垂吊式電纜外，還要考慮吊裝同一井道內其他設備層的高壓垂吊式電纜。

5）架設專用通訊線路，在電氣豎井內每一層備有電話接口。指揮人、主吊操作人、放盤區負責人還必須配備對講機。

6）電氣豎井內光線弱，要設置臨時照明。

7）電纜盤架設：電纜盤至井口應設有緩沖區和下水平段電纜脫盤后的擺放區，面積大約30~40㎡。架設電纜盤的起重設備通常從施工現場在用的塔吊、汽車吊、履帶吊等起重設備中選擇。

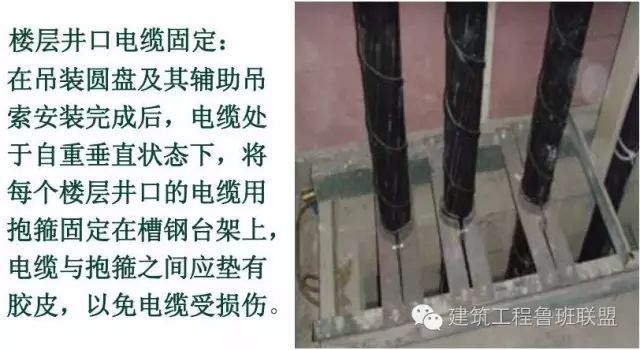

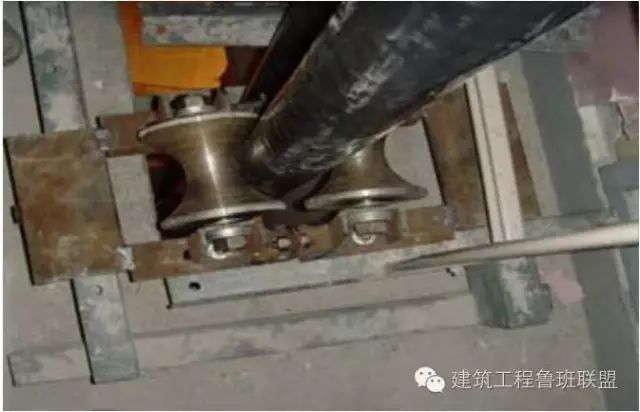

8）吊裝過程：選用有垂直受力鎖緊特性的活套型網套，同時為確保吊裝安全可靠，設一根直徑12.5mm保險附繩，當上水平段電纜全部吊起，將主吊繩與吊裝圓盤連接，同時將垂直段電纜鋼絲繩與吊裝圓盤連接。當?shù)跹b圓盤連接后，組裝穿井梭頭。在吊裝過程中，在電氣豎井井口安裝防擺動定位裝置，可以有效的控制電纜擺動。將上水平段電纜與主吊繩并攏，并用綁扎帶捆綁，應由下而上每隔2米捆綁，直至綁到電纜頭，吊運上水平段和垂直段電纜。吊裝圓盤在槽鋼臺架上固定后，還要對其輔助吊掛，目的是使電纜固定更為安全可靠。在吊裝圓盤及其輔助吊索安裝完成后，電纜處于自重垂直狀態下，將每個樓層井口的電纜用抱箍固定在槽鋼臺架上。水平段電纜通常采用人力敷設。在橋架水平段每隔2米設置一組滾輪。
