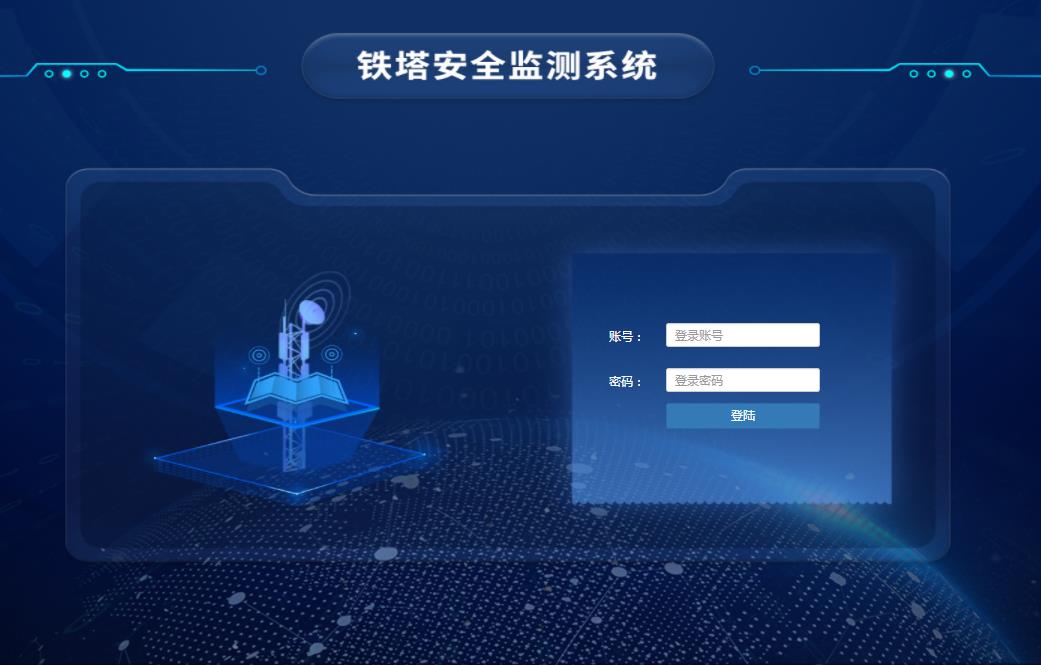

鐵塔安全監測系統

項目背景

當下國內鐵塔數量已經突破200萬，目前仍在保持強勁的勢頭增長。這可能是全球各行各業中最龐大卻又最難管理和維護的資產之一。例如，在自然環境和外界條件的作用下，地震、雷擊、滑坡、惡劣氣候、老化氧化、潛在的人為偷盜破壞等因素，都會給鐵塔帶來一定的安全隱患，鐵塔地基容易發生滑移、傾斜、開裂等現象，從而引起導致鐵塔變形、傾斜、甚至倒塔等。目前，傳統的通信鐵塔維護主要靠定期巡檢、人為觀測，這些是非常必要的安全防護手段。但上述手段存在一定主觀性，某些參數人工實測困難，且不易及時發現問題，無法滿足鐵塔實時監測的需求。?

為了消除鐵塔安全隱患，避免出現傾斜、倒塌以及雷擊損壞等危及通信安全的事件發生，需要采用先進的技術和設備對鐵塔進行實時的安全監測，同時為鐵塔的集中修理整治提供基礎參考依據，具體分析如下：

1、通過對雷擊電流幅值、極性和雷擊頻度的監測，為防治雷擊危害，尤其是二次感應雷的危害提供解決依據，針對電力鐵塔我們還增加工頻閃絡電力傳感器，準確定位故障點。

2、通過對桿塔三軸振動加速度的監測，對地震、臺風、建筑機械碰撞等外力破壞提供準確的事件報警和嚴重性評估。

3、通過雙軸傾角監測，對雨水導致桿塔基礎塌陷、外力導致桿塔傾斜做出早期的報警，為及時解決倒塔故障的發生爭取時間。

4、通過無線通信和主站軟件管理系統把數據信息集中匯總，通過大數據模型分析，給出設備故障的分析判斷，提供大概率的解決問題的方法。

系統概述

采用先進成熟的信號采集、控制網絡通信等技術，結合光纖傳感技術、電子測量技術、太陽能新能源技術、智能數據分析技術，對鐵塔安全信息——如雙軸傾斜角度、三軸振動加速度的實時監測并及時預警和報警。系統兼具智能化、云模式、高精度等多重優勢。該監測系統既是專門為通訊企業和鐵塔公司能實時監測通訊鐵塔的傾斜及振幅頻率等情況，及時了解運行通訊鐵塔的安全、可靠狀況，根據監測數據發展趨勢，對超標鐵塔狀況及時進行多種方式預報警，指導檢修和維護，提醒運行維護人員加固地基，防止倒塔事故發生。?

鐵塔安全監測系統主要包括通訊鐵塔在線監測裝置和后臺綜合分析軟件兩部分，系統通過對通訊鐵塔的各再種狀態量進行測量和報告，將數據通過3G/GPRS/CDMA等通訊方式傳送到后臺綜合分析軟件系統進行分析和決策，準確反映出通訊鐵塔當前的各種狀態，使通訊系統管理人員把握通訊運行的實際情況，幫助其進行決策和安全評估,對防止通訊鐵塔事故的發生具有重要意義。1.3.3.1.5.0.6.2.5.0.9 張梁 扣扣：2.3.3.9.1.5.3.8.1.6

系統優勢

1、自動數據采集和測量，鐵塔狀態實時掌控

為實現無人值守，系統二十四小時無間斷的采集被監測鐵塔的運行狀態，進行處理、存儲和上報，并且可隨時接收并響應監測中心的查詢命令，通過監測模塊對相應監測指標進行查詢和向監測中心傳送。

2??核心數據收集和分析，鐵塔安全時刻保障

由于大風，地震等外力因素，近年來安全事故頻發，系統監測鐵塔的傾斜度變化，根據通信工程驗收規范，考慮風荷載等外力的作用下，當鐵塔的傾斜度超過預設門限值時，系統會立即產生報警信號。

監測鐵塔塔基的不均勻沉降情況，當不均勻沉降值超過預設門限值時，系統會立即產生報警信號。

3??安全報警全過程覆蓋，維護人員省時省心

作為維護的好幫手，系統采取分級報警的方式，及時在監測中心維護管理終端上發出分級報警信號，具有多地點、多事件的并發報警功能。在維護終端界面固定區域明顯標示出報警信息，以聲光報警的方式提示值班人員。同時可根據鐵塔的運行情況及相關監測數據，綜合歷史監測數據，分析出鐵塔的健康狀態并準確的判斷對通信的影響及危害程度，為運用維護提供預警信息。

4??數據云端建模和分析，鐵塔系統智慧管理

作為智慧城市的組成部分，系統具有根據報警時間、報警地點、報警類型、報警等級等對歷史數據進行多條件查詢、統計分析的功能�？砂凑諉蝹�(gè)鐵塔、多個鐵塔等多種組合方式生成監測數據的日、月、年統計報表和變化曲線。

監測設備可以通過授權用戶進行遠程控制、管理、維護，無需人員到基站進行現場設置，節約時間和運輸成本。且配置方法簡單，無須記憶復雜的操作方法或指令。鐵塔安全監測系統建立在3G/GPRS/CDMA無線通信平臺上，監測設備具備在惡劣環境（狂風、暴雨、冰雪）下持續正常工作的能力，整機可長時間連續工作（≥10000小時），比傳統有線監控成本造價低，技術更先進，且技術延續性和升級性更強。

5??綠色資源節能和環保，鐵塔資源高效利用

為共建綠色城市，系統采用太陽能電池供電的方式。配置的太陽能板在天氣晴好的時候存儲電量，可以保證即使在陰雨天氣也能為系統提供足夠的電能，節能高效，可持續性好。

6 鐵塔安全監測系統具有體積小、精度高、安裝方便、功能完備等優勢，可對鐵塔進行全天候?qū)崟r(shí)的安全監測，可有效地保障鐵塔安全，提高通信鐵塔資產的信息化管理水平。

監測方式和內容?

1監測方式?

鐵塔監測裝置安裝在鐵塔的立柱上，保證與其它監測儀的監測點處于同一現場，實現對通訊鐵塔運行狀態的實時在線監測、預警與分析決策。?

2監測內容?

雙軸傾斜角度、三軸振動加速度的實時監測。??

3?監測裝置安裝位置?

3.1安裝原則?

(1) ?選擇的安裝位置及裝置外觀結構應不影響正常的通訊鐵塔檢修維護工作。?

(2) ?裝置的安裝應整齊、牢固，有必要的防護措施和防銹處理。

(3) ?傳感器和數據集中器裝置用專用電纜連接，避免干擾。

(4) ?塔上安裝點方便監測單元的固定和整體角度調整。

(5) ?安裝時，采用標準角度測量工具對裝置安裝角度進行預調整。

(6) ?傳感器在防雷設施的有效保護范圍內。

(7) ?裝置的機殼通過鐵塔接地。?.2安裝位置?安裝在鐵塔的立柱上,如下圖所示。

監測系統組成及運行環境

監測裝置?

◆硬件組成：?

(1) 傾角傳感器：一套；

(2) 振動傳感器：一套；

(3) 數據轉換模塊：一套；

(4) 電源系統：太陽能板、充電控制器、電池；

(5) 子站通信系統：無線數據傳輸模塊和手機卡；

(6) 前端設備配套安裝固定夾具；?

◆運行環境：

環境溫度：-25°C?~?+45°C?????

工作溫度：-40°C?~?+85°C?????

相對濕度：5%RH?~?100%RH?

大氣壓力：550hPa?~?1060hPa

監測系統特點?

1監測裝置特點

(1) 抗干擾：防電磁、防水、防雷擊，確保系統運行穩定可靠；

(2) 測量精度高：高精度、高分辨率、高可靠性數字傾斜傳感器；

(3) 鐵塔雙軸傾角、三軸振動加速度等數據采集、測量和通信功能，通過通信網絡將測量結果傳輸?shù)胶蠖司C合分析軟件系統；

(4) 具有在線自診斷功能；??

(5) 時間同步功能，能接收綜合分析軟件系統的對時命令，每天對時一次，誤差不大于5s；

(6) 數據暫存功能，可以在通訊異常時能存儲30天以上的數據；

(7) 整體結構設計，安裝方便快捷，安裝后不會對鐵塔后期運行維護造成安全隱患；

(8) 具有適當?shù)慕涌�，供本地調試；

(9) 裝置主機采用太陽能加蓄電池或市電供電的模式，鐵塔傾斜角度采集單元采用太陽能加鋰電池供電模式，在持續陰雨條件下，能夠正常工作至少30天。

2?綜合分析軟件系統特點?

(1) 能定時自動接收數據采集單元的數據；?

(2) 具有遠程設置采集方式(自控方式或受控方式)、自動采集時間的功能；

(3) 后臺軟件根據用戶需求，系統運行參數、報警參數、數據采集密度等可以遠程設置；

(4) 能向數據采集單元發送對時命令；

(5) 能遠程修改數據采集單元的IP地址和端口號；

(6) 對監測的數據進行統計、分析和輸出，以數字列表、曲線和圖表的形式顯示相關參數；能對歷史數據進行查詢、分析，自動生成報表；

(7) 具備報警提示功能；

(8) 可以從其它MIS系統進行接口；

(9) 采用智能化大范圍遠程分布式數據實時監測在線傳輸方式，不受距離限制，系統組網方便，并提供監測中心多級管理功能，實現在不同位置同時對多個監測點數據的監控。
