電線電纜網 > 電力電纜 > GB/T12706.3中護層尺寸的假設計算方法，如果是銅帶是達不到50平方的？這個增加值該怎樣計算（完整版）
GB/T12706.3中護層尺寸的假設計算方法，如果是銅帶是達不到50平方的？這個增加值該怎樣計算 - 無圖版
xiao120 --- 2019-04-02 08:37:34
1

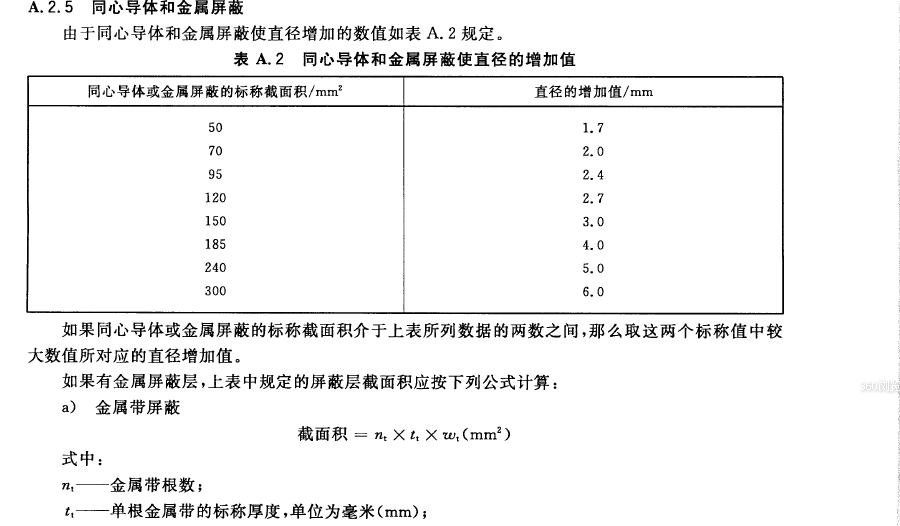

如圖所示 這是GB/T12706.3-2008中附錄A中的截圖 銅芯導體和金屬屏蔽 如果是銅帶繞包的話 截面積是遠遠達不到50的，那么這個銅帶繞包的金屬屏蔽引起的直徑增加值該怎樣計算 如果是銅絲纏繞的話 有可能達到，是不是GB/T12706.3中假設直徑的計算必須是銅絲纏繞才行 請大佬們指點
woshirencai --- 2019-04-02 08:46:31
2
覺得后面說的蠻清楚的，不妨將具體參數發出來大家研究下。
CSDLC --- 2019-04-02 09:04:32
3
xiao120 --- 2019-04-02 09:09:50
4
xiao120 --- 2019-04-02 09:10:36
5
CSDLC:還有一半 有兩個表格
GB/T12706.1和GB/T12706.2是兩個表格 GB/T12706.3就一個表格
xiao120 --- 2019-04-02 09:10:59
6
woshirencai:
覺得后面說的蠻清楚的，不妨將具體參數發出來大家研究下。
按照附錄說明 金屬帶重疊繞包 屏蔽總厚度為金屬帶厚度的2倍 例如35kv三芯電力電纜采用厚度0.1mm銅帶重疊繞包 ，那么銅帶總厚度為0.2，0.2＞0.15，則直徑增加值不是0。那么就要通過計算金屬屏蔽的截面積進而選取直徑增加值，但是0.1厚度銅帶繞包 按照上述公司nXtXw ，就算用寬度60mm的銅帶 截面積為1X0.1X60=6mm2 遠遠達不到50mm2，那么問題就來了 GB/T12706.3中金屬屏蔽引起直徑的增加量該怎樣計算
多彩人生 --- 2019-04-02 09:19:35
7
woshirencai --- 2019-04-02 10:59:58
8
woshirencai:xiao120:
覺得后面說的蠻清楚的，不妨將具體參數發出來大家研究下。
按照附錄說明 金屬帶重疊繞包 屏蔽總厚度為金屬帶厚度的2倍 例如35kv三芯電力電纜采用厚度0.1mm銅帶重疊繞包 ，那么銅帶總厚度為0.2，0.2＞0.15，則直徑增加值不是0。那么就要通過計算金屬屏蔽的截面積進而選取直徑增加值，但是0.1厚度銅帶繞包 按照上述公司nXtXw ，就算用寬度60mm的銅帶 截面積為1X0.1X60=6mm2 遠遠達不到50mm2，那么問題就來了 GB/T12706.3中金屬屏蔽引起直徑的增加量該怎樣計算
就按照1.7來算，算到最后你就會發現無論你加不加這1.7，護套厚度的計算結果是一樣的。
xiao120 --- 2019-04-02 11:56:27
9
woshirencai:woshirencai:xiao120:
覺得后面說的蠻清楚的，不妨將具體參數發出來大家研究下。
按照附錄說明 金屬帶重疊繞包 屏蔽總厚度為金屬帶厚度的2倍 例如35kv三芯電力電纜采用厚度0.1mm銅帶重疊繞包 ，那么銅帶總厚度為0.2，0.2＞0.15，則直徑增加值不是0。那么就要通過計算金屬屏蔽的截面積進而選取直徑增加值，但是0.1厚度銅帶繞包 按照上述公司nXtXw ，就算用寬度60mm的銅帶 截面積為1X0.1X60=6mm2 遠遠達不到50mm2，那么問題就來了 GB/T12706.3中金屬屏蔽引起直徑的增加量該怎樣計算
就按照1.7來算，算到最后你就會發現無論你加不加這1.7，護套厚度的計算結果是一樣的。
這個沒計算過 GB/T12706.3中電纜我是按照GB/T12706.2中附錄的表中的方法進行假設計算的
xiao120 --- 2019-04-03 13:11:44
10
幾百米 --- 2019-04-09 09:55:20
11
xiao120 --- 2019-04-11 09:42:18
12
幾百米:這個問題是不是這樣？，銅帶屏蔽厚度有無影響計算電纜成纜假設外徑？
應該個別規格電纜有影響吧 具體我也沒比較過
