民用建筑電氣豎井中敷設的礦物絕緣電纜可以選小一個等級嗎？ - 無圖版
名字沒想好 --- 2019-04-11 12:49:33
1
民用建筑電井中敷設的礦物絕緣電纜比普通電纜載流量高一個等級?如住宅電氣豎井中布線時，例如斷路器為63A，假設此時匹配的電纜為YJV-0.6/1kV-5x16,那么同等條件下，選用礦物絕緣電纜是多大呢？一般認為選用BTTZ-0.6/1kV-4x10即可，實際是否如此呢？
二、 引言
我們知道電纜載流量與電纜的絕緣材料的長期允許最高工作溫度和允許短路溫度有關系，如交聯聚乙烯絕緣電力電纜的長期允許最高工作溫度（90℃）和允許短路溫度（250℃）較聚氯乙烯絕緣電力電纜的長期允許最高工作溫度（70℃）和允許短路溫度（160℃）高，所以相同規格的YJV電纜比VV電纜的載流量要高。
同理，在不考慮外界因素的影響下，一般不允許觸及的裸護套礦物絕緣電纜比YJV電纜的載流量要高。
二、 相同外界條件下，不同絕緣類型電纜載流量比較
GB50054-2011《低壓配電設計規范》

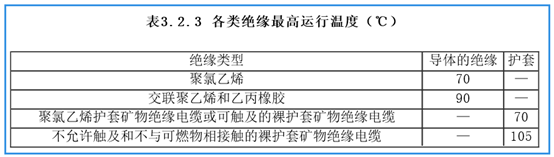

3.2.3導體的負荷電流在正常持續運行中產生的溫度，不應使絕緣的溫度超過表3.2.3的規定。
以下截圖均來源于GB/T16895.6-2014 《低壓電氣裝置第5-52部分：電氣設備的選擇和安裝布線系統》

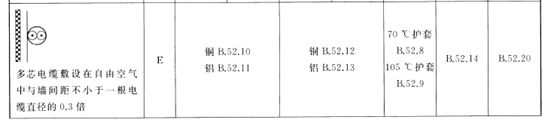

▲選定一種敷設方式E（作比較分析）

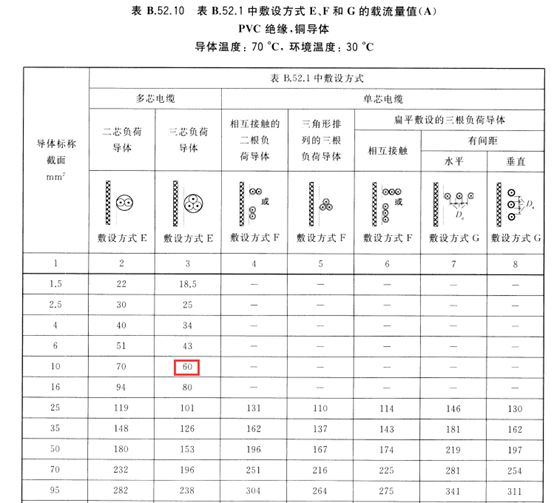

▲PVC絕緣導體、敷設方式E、銅導體溫度70℃、環境溫度30℃下載流量

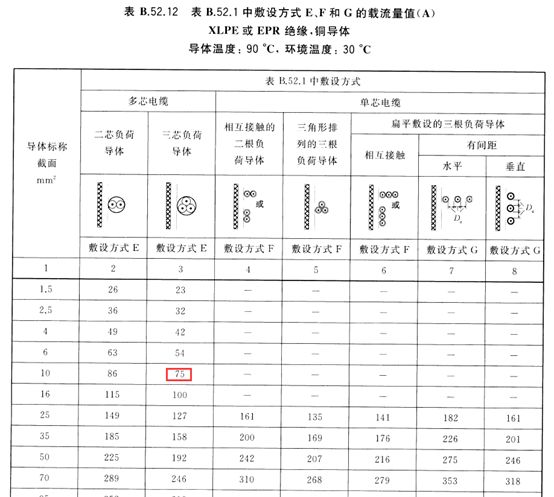

▲XLPE絕緣導體、敷設方式E、銅導體溫度70℃、環境溫度30℃下載流量

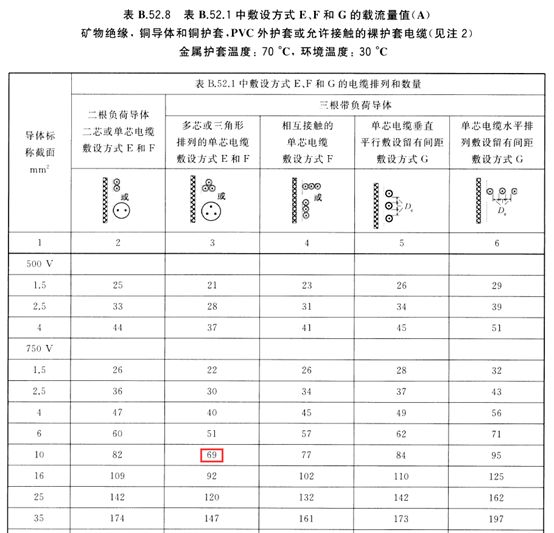

▲PVC外護套或允許接觸的裸護套礦物絕緣電纜、敷設方式E、金屬護套溫度70℃、環境溫度30℃下載流量

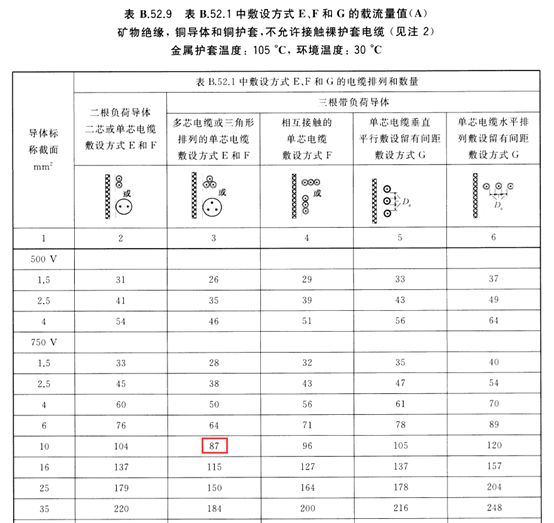

▲銅護套或不允許接觸的裸護套礦物絕緣電纜、敷設方式E、金屬護套溫度105℃、環境溫度30℃下載流量
在同樣的敷設方式E、同樣的環境溫度條件下，大致可以得出：
①不允許接觸裸護套的BTTZ電纜載流量大于XLPE絕緣電纜載流量，
②XLPE絕緣電纜載流量大于金屬護套溫度為70℃的BTTZ電纜，
③金屬護套溫度為70℃的BTTZ電纜載流量大于PVC絕緣電纜。
三、 實際使用中，需要考慮的因素
JGJ232-2011《礦物絕緣電纜敷設技術規程》
3.1.2當符合下列條件之一時，電纜載流量應按工作溫度為70℃選擇：
1 沿墻、支架、頂板明敷；
2 與其他種類電纜共同敷設在同一橋架、豎井、電纜溝、電纜隧道內；
3 敷設在其他由于電纜護套溫度過高易引起人員傷害或設備損壞的場所。
JGJ232-2011《礦物絕緣電纜敷設技術規程》
3.1.3單獨敷設于橋架、電纜溝、穿管等無人觸及的場所、電纜載流量宜按工作溫度105℃選擇。
《工業與民用供配電設計手冊》第四版P810
當然除了上面所列舉的考慮因素外，還有一些共性的影響因素，此處不再贅述。
四、 結論
①民用建筑電氣豎井中布線時，BTTZ礦物絕緣電纜與其他種類電纜共同敷設在同一豎井時應按按工作溫度為70℃選擇，同等條件，不考慮多根成束敷設的情況下，其載流量并不會比YJV電纜高一個等級。
②BTTZ礦物絕緣電纜設置在獨立的消防豎井內時，電纜載流量宜按工作溫度105℃選擇，一般會比YJV電纜高一個等級。

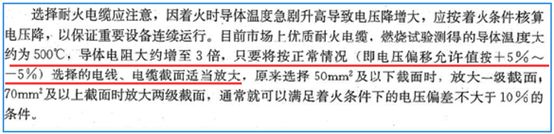

③由于火災導致的溫度升高會增加礦物絕緣電纜的電阻，加大了電壓損失，還應適當加大電纜截面。
