電線電纜網 > 特種電纜 > 光伏電纜載流量的規格指南詳細說明（完整版）
光伏電纜載流量的規格指南詳細說明 - 無圖版
1997nice --- 2019-04-12 20:02:03
1
電纜類型
按照應用位置不同，分布式光伏系統中線纜可分為直流線纜、交流線纜和接地線纜：
1

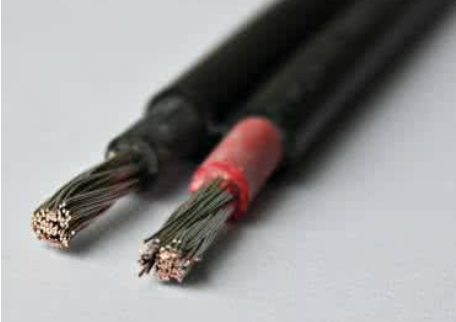

直流線纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜，考慮到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F 1*4mm2。
交流線纜主要用于逆變器交流側至交流匯流箱或者交流并網柜，在室外安裝部分的交流線纜需要考慮防潮、防曬、防寒、防紫外線，以及長距離鋪設，一般選用YJV型電纜 ;室內安裝的交流線纜，需要考慮防火和防鼠防蟻;
3
接地線纜主要用戶組件的防雷接地、組件支架接地和逆變器交流輸出端接地。
光伏系統中的電壓損失可以表征為：電壓損失=通過電流線纜長度*電壓因子，通過公式可以看出，電壓損失與線纜的長度成正比關系，因此在現場勘探時，應該遵循陣列至逆變器、逆變器至并網點應盡可能靠近的原則。一般應用時，光伏陣列到至逆變器之間的直流線損不超過陣列輸出電壓的5% ，逆變器至并網點之間的交流線損不超過逆變器輸出電壓的2%。在工程應用過程中可以采用經驗公式： _U= （I*L*2）/（r*S）
其中△U ： 電纜壓降-V
I ：電纜需要承受最大電流-A
L ：電纜鋪設的長度-m
S ： 電纜的截面積-mm2
r ：導體電導率-m/ （ Q*mm2 ），r銅=57 ， r鋁=34
logfei --- 2019-04-12 20:09:43
2
tianjin609 --- 2019-04-12 21:12:13
3
xiao120 --- 2019-04-13 08:06:48
4
logfei:值得一下，里面是好幾個表格，關于載流量如何計算和電壓降計算方法，還有挺多電力電纜的載流量數據可供查詢。
我信你個鬼 糟老頭子壞得很
logfei --- 2019-04-13 08:39:33
5
我下了，電子表格，大概10來個表，自己下個看去
