電線電纜網(wǎng) > 擠塑 擠橡 發(fā)泡 > 請(qǐng)問大家絕緣皮起皺這是什么原因造成的？（完整版）

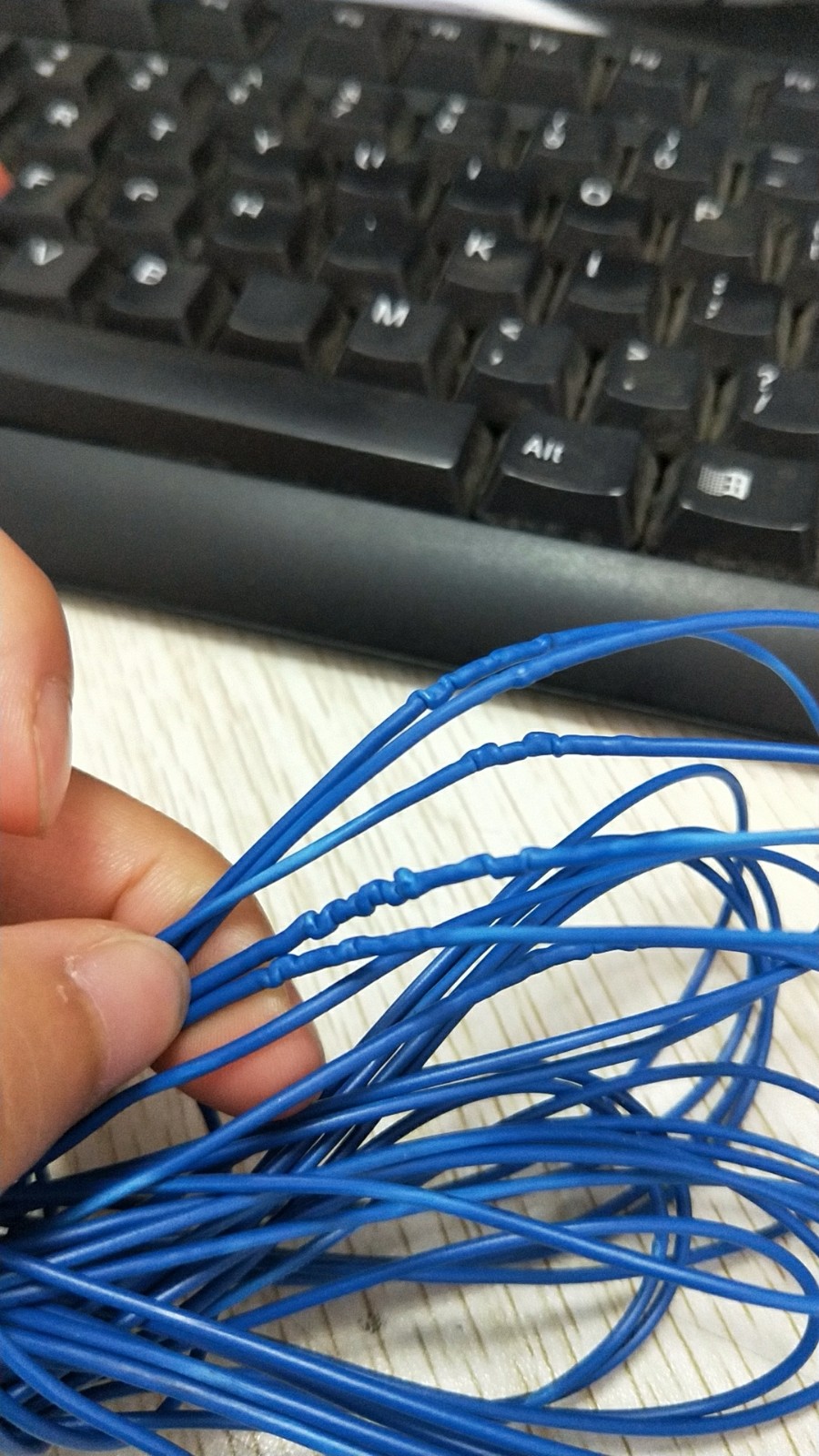

請(qǐng)問大家絕緣皮起皺這是什么原因造成的？ - 無圖版
152563355287 --- 2019-08-23 17:00:39
1
276368940 --- 2019-08-23 20:03:23
2
擠出溫度高了
1032165712 --- 2019-08-24 06:00:21
3
收線張力不穩(wěn)定吧
zhsazcf --- 2019-08-24 07:47:32
4
你沒有講是什么材料，如果是普通膠料出現(xiàn)這種情況，第一是出料不穩(wěn)造成的，出料不穩(wěn)跟螺桿轉(zhuǎn)速是否穩(wěn)定、收線速度是否均勻，我認(rèn)為是料在螺桿筒里出現(xiàn)打滑，機(jī)頭出料不穩(wěn)造成的，選擇合適材料的長徑比螺桿，溫度要是適中！
jirui123 --- 2019-08-24 10:12:34
5
1.是什么時(shí)候發(fā)現(xiàn)這樣的，半成品、成品、客戶那里。
2.什么材料的絕緣，跟導(dǎo)體貼合的貌似不很好。
3.有沒有規(guī)律，每隔多少米出現(xiàn)一次，還是隨機(jī)出現(xiàn)。
4.每次出現(xiàn)起皺的前面都有發(fā)白的地方，（可能是你手機(jī)像素的問題）考慮冷卻后強(qiáng)制變形形成料顏色出現(xiàn)差異。
5.之前同型號(hào)規(guī)格同機(jī)臺(tái)是否生產(chǎn)該產(chǎn)品。
6.測量起皺處附近導(dǎo)體外徑。
把這些問題了解清楚估計(jì)也就找到問題了！
yvhkdv --- 2019-08-24 10:53:33
6
張力不穩(wěn)
152563355287 --- 2019-08-25 11:14:25
7
jirui123:1.是什么時(shí)候發(fā)現(xiàn)這樣的，半成品、成品、客戶那里。
2.什么材料的絕緣，跟導(dǎo)體貼合的貌似不很好。
3.有沒有規(guī)律，每隔多少米出現(xiàn)一次，還是隨機(jī)出現(xiàn)。
4.每次出現(xiàn)起皺的前面都有發(fā)白的地方，（可能是你手機(jī)像素的問題）考慮冷卻后強(qiáng)制變形形成料顏色出現(xiàn)差異。
5.之前同型號(hào)規(guī)格同機(jī)臺(tái)是否生產(chǎn)該產(chǎn)品。
6.測量起皺處附近導(dǎo)體外徑。
把這些問題了解清楚估計(jì)也就找到問題了！
謝謝！
北方狼人 --- 2019-08-25 14:23:54
8
是否是外力所致，看絕緣起皺兩邊都有拉伸發(fā)白痕跡
daoshudiyi --- 2019-08-26 07:59:33
9
張力不穩(wěn)定造成的
07821692 --- 2019-08-26 08:21:09
10
會(huì)不會(huì)是收線的哪里堵了一下，導(dǎo)致絕緣皮也拉來堵起了。有明顯拉薄發(fā)白的地方。出膠不穩(wěn)不會(huì)出現(xiàn)這種發(fā)白現(xiàn)象吧？，發(fā)白一般是擠出后外部機(jī)械力導(dǎo)致。至少我沒有遇到過出膠不穩(wěn)導(dǎo)致發(fā)白的情況，我遇到的出膠和牽引張力不穩(wěn)最多就是外徑大小不一而已。
jintaolq --- 2019-08-26 11:34:54
11
觀察模頭位置
首先看線速 線被牽引的運(yùn)行速度是否穩(wěn)定 或者右忽快忽慢的現(xiàn)象 （如果有那么是牽引問題）
如果沒有 在觀察模頭出料 如果擠出忽多忽少 那么從主機(jī)找原因
看主機(jī)電機(jī)轉(zhuǎn)速 或者螺桿轉(zhuǎn)速是否均勻 如果正常
那么就是螺桿料筒里邊的問題了
逐項(xiàng)排查 思路要清晰
