電線電纜網(wǎng) > 擠塑 擠橡 發(fā)泡 > XLPE表面粗糙，磨砂感如何解決（完整版）
XLPE表面粗糙，磨砂感如何解決 - 無圖版
460180520 --- 2020-04-01 16:40:06
1

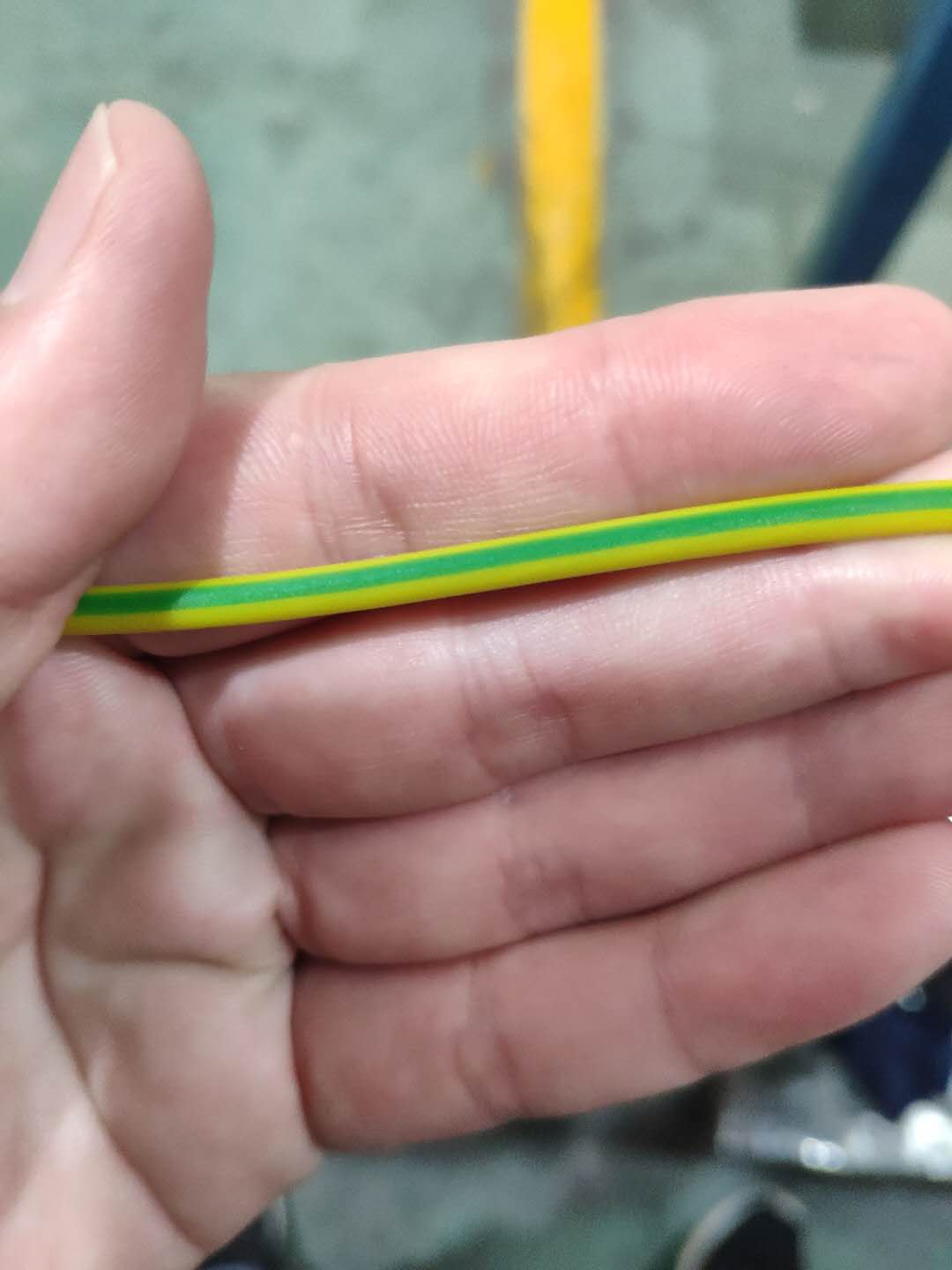

2.5平方絞合導(dǎo)體擠壓式擠出XLPE，采用色母料分色，主機(jī)溫度170-200℃，擠出外觀不亮，且手感粗糙，像磨砂的感覺，請(qǐng)問
什么原因？
秦波 --- 2020-04-01 18:34:02
2
1.把料用65℃烘烤30-60分鐘。
2.把眼膜、機(jī)頭溫度再升10℃。
3.內(nèi)、外模距離控制在3-5mm 。
4.檢查眼膜和機(jī)頭的電熱是否有問題。
以上供參考，希望能有所幫助
jsxmgcb --- 2020-04-02 08:09:39
3
1.看�？谥睆绞欠翊笥诰�徑，如果大于線徑，會(huì)造成粗糙磨砂感，2.看材料本身性能，性能不好也會(huì)造成，3，調(diào)高眼膜機(jī)頭溫度，4，材料70度左右烘干3小時(shí)左右。
slikin --- 2020-04-02 08:17:59
4
看樓上的說法
游客 --- 2020-04-02 08:39:34
5
這是用硅烷交聯(lián)料做的，如果是二步法，溫度已經(jīng)可以了（必須是實(shí)測的），機(jī)身溫度甚至可以再低一點(diǎn)；如果是一步法則溫度不夠，須再加15~20度；色母粒必須烘干后使用，建議就放在機(jī)身上隨用隨�。唤宦�(lián)料開包后盡快用完，沒用完的必須重新熱封好，二步法的AB料要混合均勻，特別是做小規(guī)格線；同心度能控制的話可以用半擠壓模具。
WTQ999 --- 2020-04-02 08:59:52
6
學(xué)習(xí)！
460180520 --- 2020-04-02 12:04:09
7
秦波:1.把料用65℃烘烤30-60分鐘。
2.把眼膜、機(jī)頭溫度再升10℃。
3.內(nèi)、外模距離控制在3-5mm 。
4.檢查眼膜和機(jī)頭的電熱是否有問題。
以上供參考，希望能有所幫助
好的，回頭我試下，多謝秦總的指點(diǎn)。
卓眾2010 --- 2020-04-06 10:55:43
8
拉管模具，拉伸小點(diǎn)就可以了，上海上化材料，凱波材料都很好用。
Ericzll --- 2020-04-07 08:33:39
9
其他規(guī)格的線也這樣？
lanfeifan --- 2020-04-07 08:48:19
10
fomosa --- 2020-04-07 11:04:38
11
一句話：溫度高了
1032165712 --- 2020-04-08 06:05:44
12
dongsen332 --- 2020-04-09 12:11:55
13
外模小一點(diǎn) 增大壓力
游客 --- 2020-05-26 17:33:35
14
花新 --- 2020-06-23 10:57:44
15
用擠壓，表面是不光亮
游客 --- 2020-08-10 20:16:13
16
把眼模直徑比線徑小0.05~0.1再試試。
游客 --- 2020-08-10 20:16:13
17
把眼模直徑比線徑小0.05~0.1再試試。
smartjqw --- 2021-02-07 10:32:11
18
學(xué)習(xí)了，謝謝了
