電線電纜網 > 品質 檢測 試驗 > 最新19666國標耐火、BS6387、BS8491、EN50200耐火燃燒試驗機（完整版）
最新19666國標耐火、BS6387、BS8491、EN50200耐火燃燒試驗機 - 無圖版
summer0707 --- 2020-06-30 10:11:57
1

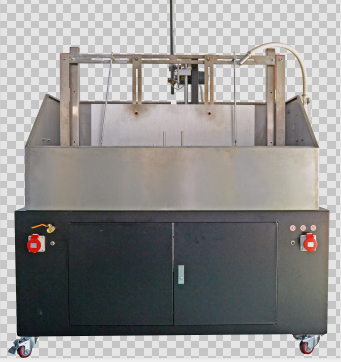

YN52019 電線電纜耐火試驗機
產品介紹：
耐火沖擊震動燃燒機的結構和性能包含耐火特性試驗,耐水火試驗以及耐機械震動與火試驗,儀器采用電腦軟件控制、監控試驗過程中的電流、電壓、燃?xì)饬髁�，試驗結果曲線可輸出打印。適用于額定電壓不超過0.6～1KV的礦物絕緣電纜,在火焰條件下較長時間保持電路完整。符合英國耐火電纜標準BS6387《在火災情況下保持電路完好的電纜性能要求規范》。
標準：
?BS6387-2013。
?GB/T19216.（11、21、23、25）-2003；
?GB/T19216.（12、31）-2008；
?IEC60331—（1、2、11、21、23、25）：2018；
?GB/T19666-2019
?BS8491-2008
?EN50200-2006
技術特點：

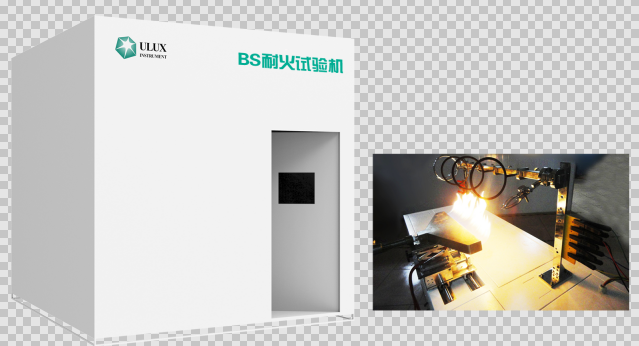

一. BS耐火特性試驗：
1、電纜支撐系統：電纜通過夾子橫向夾住電纜護套一端。電纜的中間部分是由兩個金屬環（間隔距離300mm）固定,金屬環同裝置的其他金屬部分接地。對于直徑小于10mm無鎧裝電纜,或者其他一些在試驗期間發生明顯位移的電纜,需另外增加3個金屬環,每個固定在原來金屬環約150mm處；
2、連續檢測裝置: 試驗時讓電流通過電纜的所有線芯,一個三相星形連接的變壓器并且有足夠的能力保持在測試電壓下達到最大允許泄漏電流2A，在電纜的另一端每根芯線連接一負載,并在電纜額定電壓下加載接近0.25A的電流；
3、熱源：符合AGF-1857B，噴嘴長610mm的燃燒器；
4、溫度測量： 直徑為1.5mm鎧裝的溫度計放在靠近進氣口,平行于燃燒器75mm上方；
5、試驗火焰溫度：950±40℃；
6、試樣：試樣是成品中的一段,不低于1200mm,兩端各去掉100mm的護套及覆蓋層。在電纜兩端的導線
應依照電氣連接；
7、試驗電壓：100~1000V可調；
8、試驗電流：100~260mA可調。
二．BS耐機械震動與耐火試驗：
1、墻及其安裝：墻是由耐熱,阻燃材料組成,并固定在兩條水平的鋼梁上,一條在板的上部,另一條在板的底部。此板約長900mm,寬300 mm,厚9 mm,并且墻的總重（即板加支撐框架）為10 ±0.5kg.。每條鋼梁是長約1m,25mm的方形鋼管。如果需要填充物質,則需將其放置在鋼梁的內部。必須將上部鋼梁固定在板上,以使其上表面和板的上部邊緣平齊。每根鋼梁及板的外邊緣都有一水平孔,其精確位置由特定的支撐襯墊及支撐框架的需求決定。墻由4個橡膠襯套粘結在框架上,襯套直徑約為32mm厚20mm。
2、熱源：符合AGF-1857B，噴嘴長500mm的燃燒器；
3、溫度測量： 直徑為1.5mm鎧裝的溫度計,溫度計穿過墻面是溫度計一段距墻8mm到10mm。溫度通過下列程序測出：在低碳鋼棒的一端,直徑3mm±5%長度300mm綁上一根溫度計,使其能夠測到棒的溫度。抓住該棒接近火焰使其與火焰的距離保持在40mm到50mm。這個溫度當火焰溫度為950°C時,鋼棒的溫度在10s到20s能達到400°C,當火焰溫度為650°C時,該棒溫度在20s到40s能達到400°C。
4、試驗火焰溫度：950 ±40 °C。
5、震動裝置：由一根低碳鋼棒（直徑25mm± 5 %,長600mm± 5 %）。該棒縱切面平行于墻面,高過墻頂部200mm。一個軸將其分為200mm和400mm兩部分,長的部分朝向墻面。相隔30± 2S從60°C從平行位置掉落到墻的中間位置。
6、試驗電壓：100~1000V可調；
7、試驗電流：100~260mA可調。

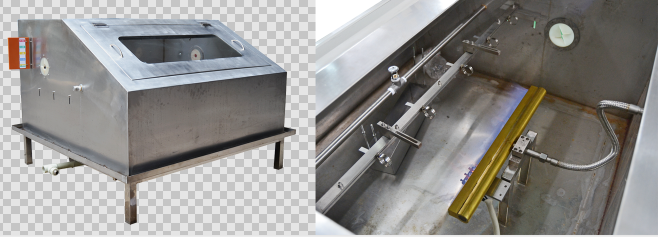

三．BS耐水火試驗：
1、熱源：符合AGF-1857B，噴嘴長500mm的燃燒器；
2、溫度測量： 直徑為1.5mm鎧裝的溫度計放在電纜的下表面；
3、試驗火焰溫度：650±40 °C；
4、噴水：一個噴頭安裝在測試支架上,在燃燒器的正中間.水壓250KPa到350KPa,在試樣附近噴灑0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盤測量,此盤有足夠的深度,讓他的長軸平行于電纜的軸線并居中放置。此托盤約100mm寬400mm長。
5、試樣：試樣大于1500mm取自成品,并且已經在環境溫度下做過彎曲試驗,兩端各去掉100mm的護套及覆蓋層。在電纜兩端的導線應依照電氣連接與制造商的建議作出適當?shù)奶幚恚?/span>
6、試驗電壓：100~1000V可調；
7、試驗電流：100~260mA可調。
四．BS8491-2008耐機械震動與耐火、耐水試驗（同GB/T19666-2019 附錄B：水噴射試驗方法）：
1、試驗梯架：沖擊試驗梯架由鋼質框架組成，梯架上兩根位于中央的垂直鋼構件可以左右調節，以在試驗中能試用于不同尺寸的電纜。試驗梯架長1200±100mm、高600±50mm，試驗梯架的總質量為18±1kg。
2、熱源：符合AGF-1857B，噴嘴長500mm的燃燒器，與BS耐機械震動與耐火試驗噴燈共用；
3、溫度測量： 將10±2*300±50*900±100mm的絕緣耐熱測試板固定于試驗梯架上，兩根直徑1.5mm的熱電偶呈水平狀態安裝在梯架上，使其中心線在測試板底部以上100±10mm、尖端位于測試板前方20±1mm處。噴燈口中心定位于兩根熱電偶前方100±10mm下方50±10mm處。點燃噴燈后調節氣體流量，在10min的時間段內每隔30s記錄一次溫度值，計算溫度平均值應處于830~870°C范圍內。若溫度不合格可以在標準公差范圍內調節流量和噴燈位置再進行驗證。
4、震動裝置：由一根鋼棒（直徑25mm± 0.1mm,長600mm± 5mm）。該棒縱切面平行于墻面,高過墻頂部200mm。一個軸將其分為200mm和400mm兩部分,長的部分朝向墻面。相隔30± 2S從60°C從平行位置掉落到墻的中間位置。
5、噴頭：符合BS EN60529014-1992的出水口6.3mm的噴頭，噴頭中心線與垂直面呈45±5度角，噴口距離試樣沖擊點500±25mm，調節流量計使水流速為12.5L/min。
6、試驗電壓：100~1000V可調；
7、試驗電流：100~260mA可調。
五.EN50200-2006應急線路中無防護物的小型電纜的噴水試驗（同GB/T19666-2019 附錄A：水噴淋試驗方法）
1、墻及其安裝：墻是由耐熱,阻燃材料組成,并固定在兩條水平的鋼梁上,一條在板的上部,另一條在板的底部。此板約長900mm,寬300 mm,厚9 mm,并且墻的總重（即板加支撐框架）為10 ±0.5kg.。每條鋼梁是長約1m,25mm的方形鋼管。如果需要填充物質,則需將其放置在鋼梁的內部。必須將上部鋼梁固定在板上,以使其上表面和板的上部邊緣平齊。每根鋼梁及板的外邊緣都有一水平孔,其精確位置由特定的支撐襯墊及支撐框架的需求決定。墻由4個橡膠襯套粘結在框架上,襯套直徑約為32mm厚20mm。
2、熱源：符合AGF-1857B，噴嘴長500mm的燃燒器；
3、溫度測量： 直徑為1.5mm鎧裝的溫度計,溫度計穿過墻面是溫度計一段距墻8mm到10mm。溫度通過下列程序測出：在低碳鋼棒的一端,直徑3mm±5%長度300mm綁上一根溫度計,使其能夠測到棒的溫度。抓住該棒接近火焰使其與火焰的距離保持在40mm到50mm。這個溫度當火焰溫度為950°C時,鋼棒的溫度在10s到20s能達到400°C,當火焰溫度為650°C時,該棒溫度在20s到40s能達到400°C。
4、試驗火焰溫度：950 ±40 °C。
5、震動裝置：由一根低碳鋼棒（直徑25mm± 5 %,長600mm± 5 %）。該棒縱切面平行于墻面,高過墻頂部200mm。一個軸將其分為200mm和400mm兩部分,長的部分朝向墻面。相隔30± 2S從60°C從平行位置掉落到墻的中間位置。
6、噴頭：由一根外徑16mm壁厚1mm的不銹鋼管制成，管上有17個孔距30mm的0.85mm圓孔以0.8±0.05L/min的流速向試樣噴水；
7、試驗電壓：100~1000V可調；
8、試驗電流：100~260mA可調。
規格：
?試驗主機柜尺寸：1500mm(W)×850mm(D)×1600mm(H)；
?控制臺尺寸：1500mm(w)×900mm(D)×1300mm(H)；
?水箱尺寸：1500mm×1200mm×900mm；
?試驗箱： (客戶自備)；
?氣源：丙烷、空氣（客戶自備）；
?電源：三相五線AC380V 50/60Hz 30A。
lianxu14 --- 2020-07-01 08:58:58
2
summer0707 --- 2020-08-14 09:37:00
3
lianxu14:你這不都是水平的嗎，U字型和Z字型呢
圖片看不全，如有需求可以加微信18994425132，給您發實物圖
summer0707 --- 2020-08-14 09:49:38
4
YN52029單根電線電纜垂直燃燒試驗機
產品介紹：
單根垂直試驗裝置適用于GB/T18380.（11-12）—2008《電纜和光纜在火焰條件下的燃燒試驗 ? 單根絕緣電線電纜火焰垂直蔓延試驗》標準、用于電線或電纜在敷設條件下阻止火焰蔓延的能力參數的獲得與判定。根據試樣的規格選擇供火時間，最后完成供火以后根據判定要求來評價實驗結果。
標準：
? GB/T18380.（11-12）—2008；
? IEC60332-1～2-2015。
技術參數：
? SUS304不銹鋼控制箱、通風櫥、金屬罩為一體式方便操作及外觀美觀大方；
? 金屬罩尺寸：300mm×450mm×1200mm正面敞開，頂部和底部封閉；
? 噴燈：標稱功率為1kw；
? 控制方式：觸摸屏控制，屏內設定試驗燃燒時間，火焰溫度校準時可控制燃燒時間并顯示溫度值；
? 點火裝置：點火為自動高壓點火；
? 流量計：空氣轉子流量計1.5～15L/min可調、丙烷轉子流量計0.1～1L/min可調各一個；
? 頂部安裝有單獨控制的排氣扇一個；
? 火焰檢測裝置：φ0.5K型進口熱電偶一只，電解銅塊外徑φ9mm質量10g±0.05g一個，溫度和時間顯示裝置一套。
規格：
? 外形尺寸：630mm(L)×600mm(W)×2170mm(H)；
? 電源：AC 220V，50/60Hz, 2A；
? 氣源：丙烷、空氣（客戶自備）。
