美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

電線電纜網(wǎng) > 新手區(qū) > 導(dǎo)體變色（完整版）

導(dǎo)體變色 - 無圖版

Djj123 --- 2020-07-27 15:16:20

1

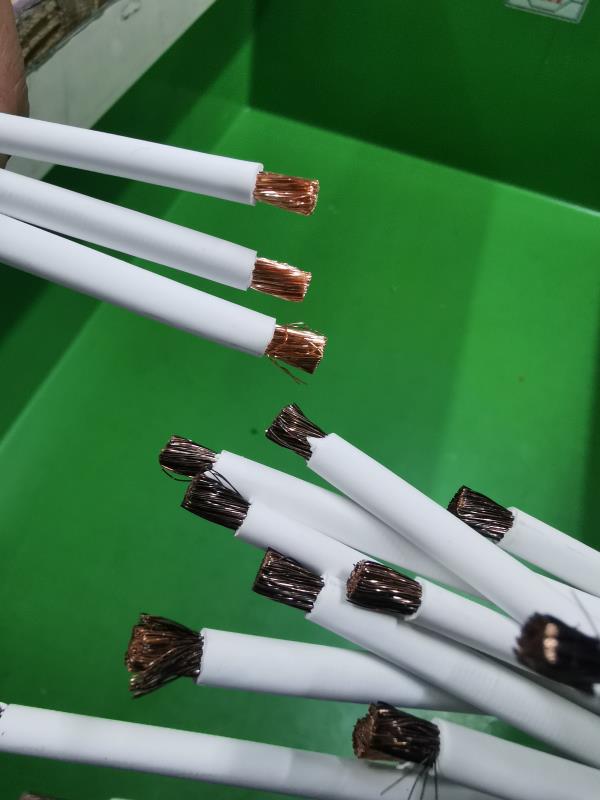

AEXF 8SQ 規(guī)格的線。客戶反饋脫皮后變色，有圖，有知道因?yàn)槭裁磿?huì)變色成這樣嗎？微信圖片_20200727151524.jpg

1210707738 --- 2020-07-27 16:05:32

2

進(jìn)水氧化
reima --- 2020-07-27 16:11:09

3

導(dǎo)體預(yù)熱過高了
1944990683 --- 2020-07-28 11:55:55

4

reima:

導(dǎo)體預(yù)熱過高了

你是魔鬼米？

Djj123 --- 2020-07-28 17:25:43

5

reima:

導(dǎo)體預(yù)熱過高了

謝謝

Djj123 --- 2020-07-28 17:31:37

6

reima:

導(dǎo)體預(yù)熱過高了

你好：首先謝謝你的分享，麻煩問一下，像這個(gè)規(guī)格的線，預(yù)熱機(jī)溫度在多少度最為合適�。�


jintaolq --- 2020-07-29 08:04:12

7

導(dǎo)體氧化 梅雨季節(jié)容易受潮注意存放周轉(zhuǎn)
Djj123 --- 2020-07-29 09:55:05

8

jintaolq:

導(dǎo)體氧化 梅雨季節(jié)容易受潮注意存放周轉(zhuǎn)

一個(gè)線捆共150m客戶用到中間發(fā)現(xiàn)導(dǎo)體這個(gè)顏色，頭和尾部顏色都正常，正常變色不是這個(gè)顏色，

yuqile --- 2020-07-29 10:59:45

9

應(yīng)該是梅雨天，受潮氧化了，建議絞合導(dǎo)體半成品要外包PE膜
ht198408 --- 2020-07-29 11:56:01

10

我們公司好像也有類似情況，我們是JGG的線，連續(xù)幾次發(fā)客戶那里都發(fā)黑反饋，技術(shù)部也一直沒有很好的解決，客戶意見很大啊，現(xiàn)在。
Djj123 --- 2020-07-29 13:40:11

11

ht198408:

我們公司好像也有類似情況，我們是JGG的線，連續(xù)幾次發(fā)客戶那里都發(fā)黑反饋，技術(shù)部也一直沒有很好的解決，客戶意見很大啊，現(xiàn)在。

現(xiàn)在就是找不到具體原因是什么導(dǎo)致的，頭和尾都好的，就中間一段顏色發(fā)黑，這無解啊

daoshudiyi --- 2020-07-29 14:59:46

12

氧化 梅雨季潮濕
jintaolq --- 2020-07-30 08:11:22

13

你們束絲工序是不是有做一半下班的情況 銅絲在設(shè)備上過夜的
裸露在外邊的 一夜過來就已經(jīng)開始氧化 只是當(dāng)時(shí)看不明顯
但是你要是對(duì)比剛領(lǐng)出來的銅絲顏色上就更深一點(diǎn)
主要是儲(chǔ)存周轉(zhuǎn) 再排查工藝過程接觸過什么東西  線纜收尾端氧化可以理解 中間段問題就不太正常了
moveitgogo --- 2020-07-30 08:50:00

14

如果確定沒有進(jìn)水，我認(rèn)為大概率是銅線本身的問題！至于預(yù)熱高了，我估計(jì)可能性不存在，畢竟導(dǎo)體就氧化了，操作工和品管都沒有發(fā)現(xiàn)，這得多差的現(xiàn)場(chǎng)管理！曾經(jīng)遇到過因?yàn)槔z油的問題，導(dǎo)致銅線在加工成電線后，一段時(shí)間后慢慢氧化！
Djj123 --- 2020-07-30 09:29:18

15

jintaolq:

你們束絲工序是不是有做一半下班的情況 銅絲在設(shè)備上過夜的

裸露在外邊的 一夜過來就已經(jīng)開始氧化 只是當(dāng)時(shí)看不明顯

但是你要是對(duì)比剛領(lǐng)出來的銅絲顏色上就更深一點(diǎn)

主要是儲(chǔ)存周轉(zhuǎn) 再排查工藝過程接觸過什么東西  線纜收尾端氧化可以理解 中間段問題就不太正常了

我們都是24小時(shí)兩班運(yùn)轉(zhuǎn)的，不存在停機(jī)存放的現(xiàn)象，現(xiàn)在就是找不到什么原因，造成的

Djj123 --- 2020-07-30 09:33:42

16

moveitgogo:

如果確定沒有進(jìn)水，我認(rèn)為大概率是銅線本身的問題！至于預(yù)熱高了，我估計(jì)可能性不存在，畢竟導(dǎo)體就氧化了，操作工和品管都沒有發(fā)現(xiàn)，這得多差的現(xiàn)場(chǎng)管理！曾經(jīng)遇到過因?yàn)槔z油的問題，導(dǎo)致銅線在加工成電線后，一段時(shí)間后慢慢氧化！

如果是銅線本身的問題，不可能存在一個(gè)線捆150m客戶用到中間位置脫皮導(dǎo)體成黑色，正常導(dǎo)體接觸空氣氧化，不應(yīng)該成深咖啡色或綠色嗎?具體原因找不到，現(xiàn)在客戶要求出改善對(duì)策，也沒法給客戶提供，太難了啊

weizi2 --- 2020-07-30 17:13:14

17

說一個(gè)之前遇到的情況，普通的RVV 4*1線，300m/卷，我們送貨到物流公司，中途遇見下暴雨，物流公司場(chǎng)地是露天的，下雨不收貨，沒辦法又把電纜拉回廠里，就這么一通折騰，電纜淋了好多雨。第二天怕進(jìn)水還專門晾曬了一天才發(fā)的貨。結(jié)果差不多1個(gè)月后，客戶投訴多卷電纜銅絲氧化，1平方這么小的線芯，最長(zhǎng)的氧化7-8米，顏色也是發(fā)黑。后來我們專門做了跟蹤對(duì)比試驗(yàn)，結(jié)果發(fā)現(xiàn)兩家供應(yīng)商的銅絲一家氧化的嚴(yán)重，另一家輕微，平時(shí)顏色偏深、偏紅的氧化嚴(yán)重，另外一家銅絲發(fā)白、黃亮的氧化輕微。另外，通常的進(jìn)水進(jìn)不了多長(zhǎng)，但是遇到溫差比較大的天氣，銅絲里的水變成水蒸氣，串氣，氧化的就長(zhǎng)了。
moveitgogo --- 2020-07-31 08:35:59

18

moveitgogo:

如果確定沒有進(jìn)水，我認(rèn)為大概率是銅線本身的問題！至于預(yù)熱高了，我估計(jì)可能性不存在，畢竟導(dǎo)體就氧化了，操作工和品管都沒有發(fā)現(xiàn)，這得多差的現(xiàn)場(chǎng)管理！曾經(jīng)遇到過因?yàn)槔z油的問題，導(dǎo)致銅線在加工成電線后，一段時(shí)間后慢慢氧化！

Djj123:

如果是銅線本身的問題，不可能存在一個(gè)線捆150m客戶用到中間位置脫皮導(dǎo)體成黑色，正常導(dǎo)體接觸空氣氧化，不應(yīng)該成深咖啡色或綠色嗎?具體原因找不到，現(xiàn)在客戶要求出改善對(duì)策，也沒法給客戶提供，太難了啊

恰恰是中間位置有氧化，才更說明是導(dǎo)體問題。有時(shí)候反邏輯的事情，需要深入去研究，其實(shí)也是合符邏輯的。

草原雄鷹 --- 2020-08-03 09:59:09

19

怪現(xiàn)象，期待正解中
117048168 --- 2020-08-04 10:22:30

20

小白學(xué)習(xí)中
f1012 --- 2020-08-05 09:07:08

21

是不是導(dǎo)體生產(chǎn)過程中，有停機(jī)查看導(dǎo)體情況，人為觸摸之類的，梅雨天氣，濕度大，人手接觸多了，也會(huì)造成這樣的情況的。
bob5203 --- 2020-08-05 14:31:54

22

導(dǎo)體氧化變色的原因很多，預(yù)熱過高、過度氧化、空氣濕度大或吹風(fēng)受潮等。 還有個(gè)很關(guān)鍵的，材料的抗氧性。 有的材料用于鋁和鍍錫導(dǎo)體沒問題，但用于銅絲就明顯了。
-- 結(jié)束 --
