電線電纜網 > 電力電纜 > 電場仿真時，導電材料的相對介電常數設置多少比較合適呢？（完整版）
電場仿真時，導電材料的相對介電常數設置多少比較合適呢？ - 無圖版
jinglingdemomo --- 2020-11-19 11:09:15
1
一般相對介電常數，絕緣材料都有數據，導電材料，一般都不說相對介電常數這個概念，數值就更無從查找。
但是，做電場仿真的話，就需要填入相對介電常數的數值，才能進行計算。
?
?
一般絕緣硅橡膠，廠家都有測試相對介電常數，不同型號在2.5～3之間，但是常用導電材料，如銅、不銹鋼、半導電材料，設置多少合適呢？

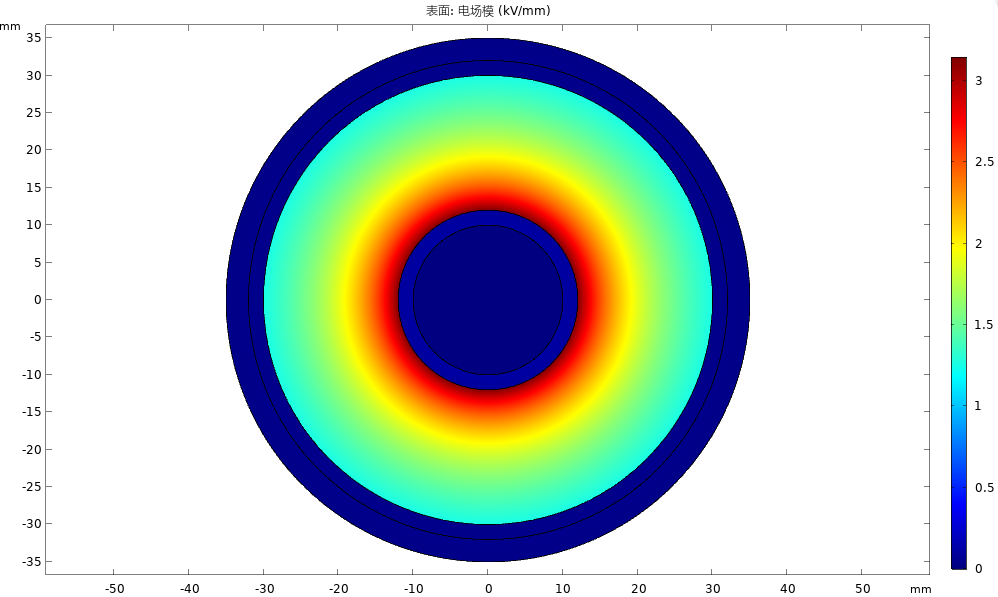

樓主查不到資料，就建了個模型，做極限數值比較，下圖是導電材料全部設置相對介電常數為100的電場強度分布圖：
?
?
數值和實際情況有些出入，但是場強集中和分布情況，和實際情況比較相似。

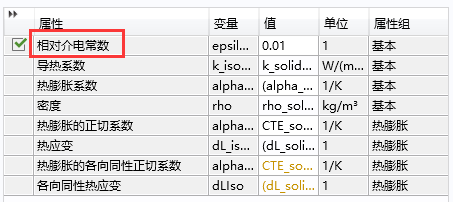

然后，樓主又把全部導電材料的相對介電常數換成0.01，電場強度分布圖如下：
數值和分布，均不與實際情況匹配。
根據軟件模擬，可以得知：
1、軟件計算模擬電場強度分布時，導電材料的相對介電常數應該是一個數值較大的值，而不是一個較小的值；
2、通過計算值和實際情況的對比差異，可以得出計算值不正確，即，不同導電材料的相對介電常數有差異，不能一概而論。
那么問題來了，朋友們做電場仿真分析的時候，常見的導電材料的相對介電常數一般設置的是多少呢？分享一下啦，謝謝！
hekejiu --- 2020-11-19 14:55:54
2
是仿真不能反映真實情況？還是軟件設計的缺陷？
草原雄鷹 --- 2020-11-20 09:25:42
3
仿的不真
jinglingdemomo --- 2020-11-20 11:13:52
4
hekejiu:是仿真不能反映真實情況？還是軟件設計的缺陷？
應該是我參數設置的不對，因為理論上講，導體的相對介電常數是無窮大，仿真的時候無窮大就設置的大一點唄，那問題是，半導電材料設置多少合適，我就不太清楚了。
分布是符合的，數值不對。
jinglingdemomo --- 2020-11-20 11:14:06
5
草原雄鷹:仿的不真
我也覺得是
youke1 --- 2021-01-07 16:52:32
6
用的是什么軟件
lb6452127 --- 2022-05-16 07:19:01
7
相對介電常數，是表示一個介質對于建立電場的阻礙作用，你把導體的設置無窮大，做出來對了才奇怪。
