電線電纜網 > 電力電纜 > 低壓力纜GB/T12706-2020新版標準，非鎧裝YJV多芯內襯層的使用（完整版）
低壓力纜GB/T12706-2020新版標準，非鎧裝YJV多芯內襯層的使用 - 無圖版
444180791a --- 2020-12-14 10:45:29
1
2020版7.2.4繞包內襯層規定：
繞包內襯層纜芯假設直徑為40.0 mm及以下時，繞包內襯層的標稱厚度取0.4 mm；如大于40.0 mm時，則取0.6 mm。繞包內襯層采用單根或多根帶材重疊繞包而成。
當多根帶材繞包時，每一根均應重疊繞包。

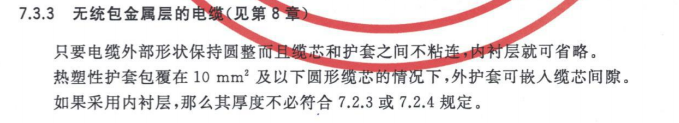

但是在
中講了可以省略。
標準未改前是40mm以下2層0.7mmCPP帶，40以上是3層0.2mm無紡布，錯開搭蓋，搭蓋率10-15%
標準改后是40mm以下2層0.2mm無紡布，40以上是3層0.2mm無紡布，要求分層搭蓋，搭蓋率10-15%
這樣修改，是否對標準理解有誤，請指教�。。。。。。。。。。�！
qwert54321 --- 2020-12-14 11:41:51
2
1.如果是無統包金屬層的電纜，即無鎧裝，則無需內襯層；如有，還要考慮標準第12.7條中的附加包帶墊層；2.最終考核的厚度是（繞包內襯層+附加包帶墊層）*0.8-0.2，此時就有3個指標，即假定直徑<=30時，（0.4+0.5）*0.8-0.2=0.52；30<直徑<=40時，（0.4+0.8）*0.8-0.2=0.76；40<直徑時，（0.6+0.8）*0.8-0.2=0.92；3.新標準中規定了繞包內襯層厚度的測量方式，無視搭蓋率，故在制定工藝的時候就要根據以上數據考慮層數與厚度。順便提一點，附加包帶墊層在假定直徑計算時也是有直徑增量的，具體見附錄A2.9
812353514 --- 2021-05-21 17:36:30
3
1.如果是無統包金屬層的電纜，即無鎧裝，則無需內襯層；如有，還要考慮標準第12.7條中的附加包帶墊層；2.最終考核的厚度是（繞包內襯層+附加包帶墊層）*0.8-0.2，此時就有3個指標，即假定直徑<=30時，（0.4+0.5）*0.8-0.2=0.52；30<直徑<=40時，（0.4+0.8）*0.8-0.2=0.76；40<直徑時，（0.6+0.8）*0.8-0.2=0.92；3.新標準中規定了繞包內襯層厚度的測量方式，無視搭蓋率，故在制定工藝的時候就要根據以上數據考慮層數與厚度。順便提一點，附加包帶墊層在假定直徑計算時也是有直徑增量的，具體見附錄A2.9
Juventus87 --- 2021-08-07 15:10:51
4
當多根帶材繞包時，每一根均應重疊繞包。 這句話的意思是不是每一根帶材都要自己和自己重疊繞包，還是兩根之間互相重疊繞包，和鎧裝鋼帶的方法類似？求指教
