電線電纜網(wǎng) > 礦用橡套電纜 > 橡套電纜擠出護套 虛包問題（完整版）
橡套電纜擠出護套 虛包問題 - 無圖版
sifa41227 --- 2021-03-10 15:05:23
1

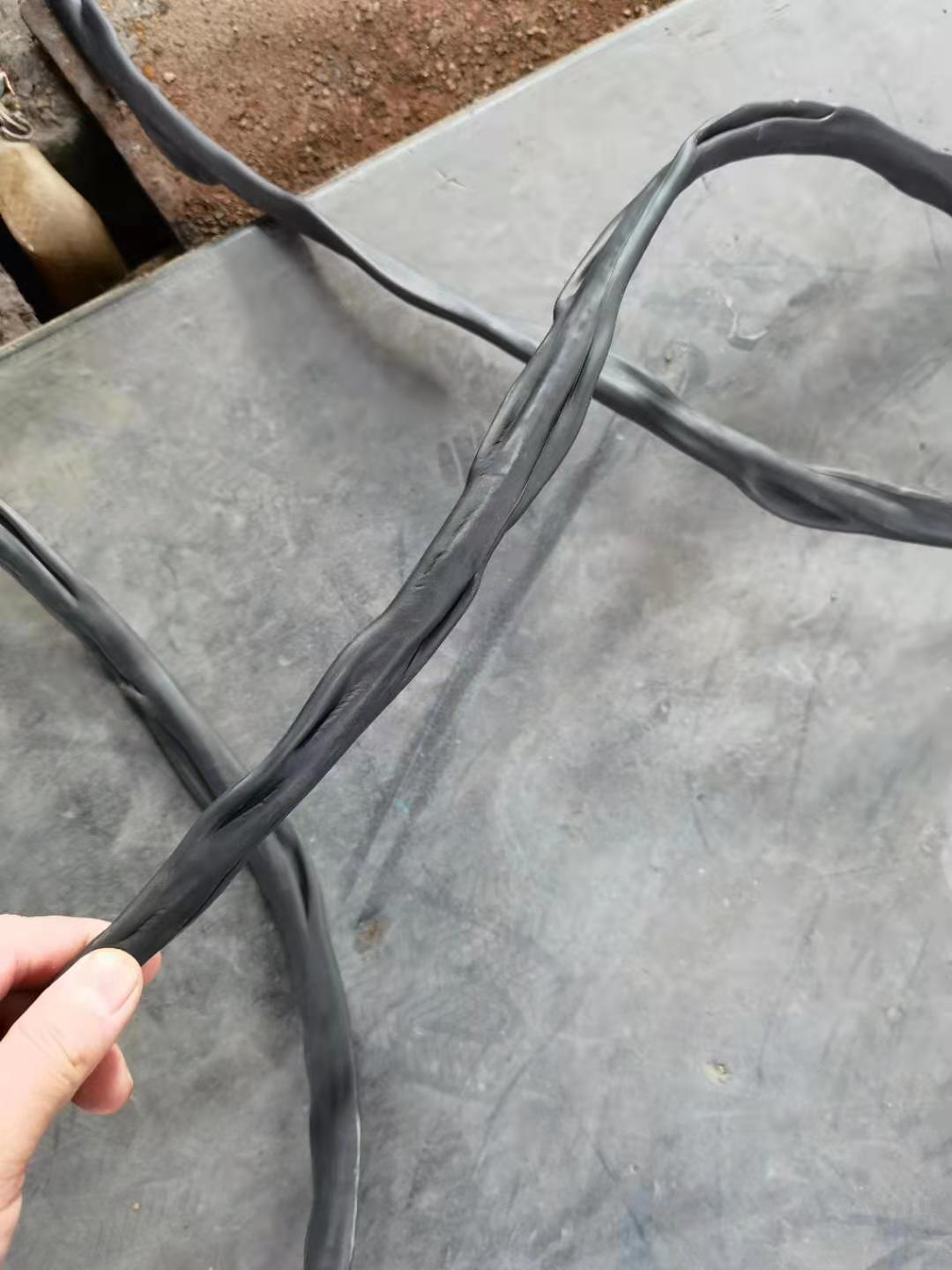

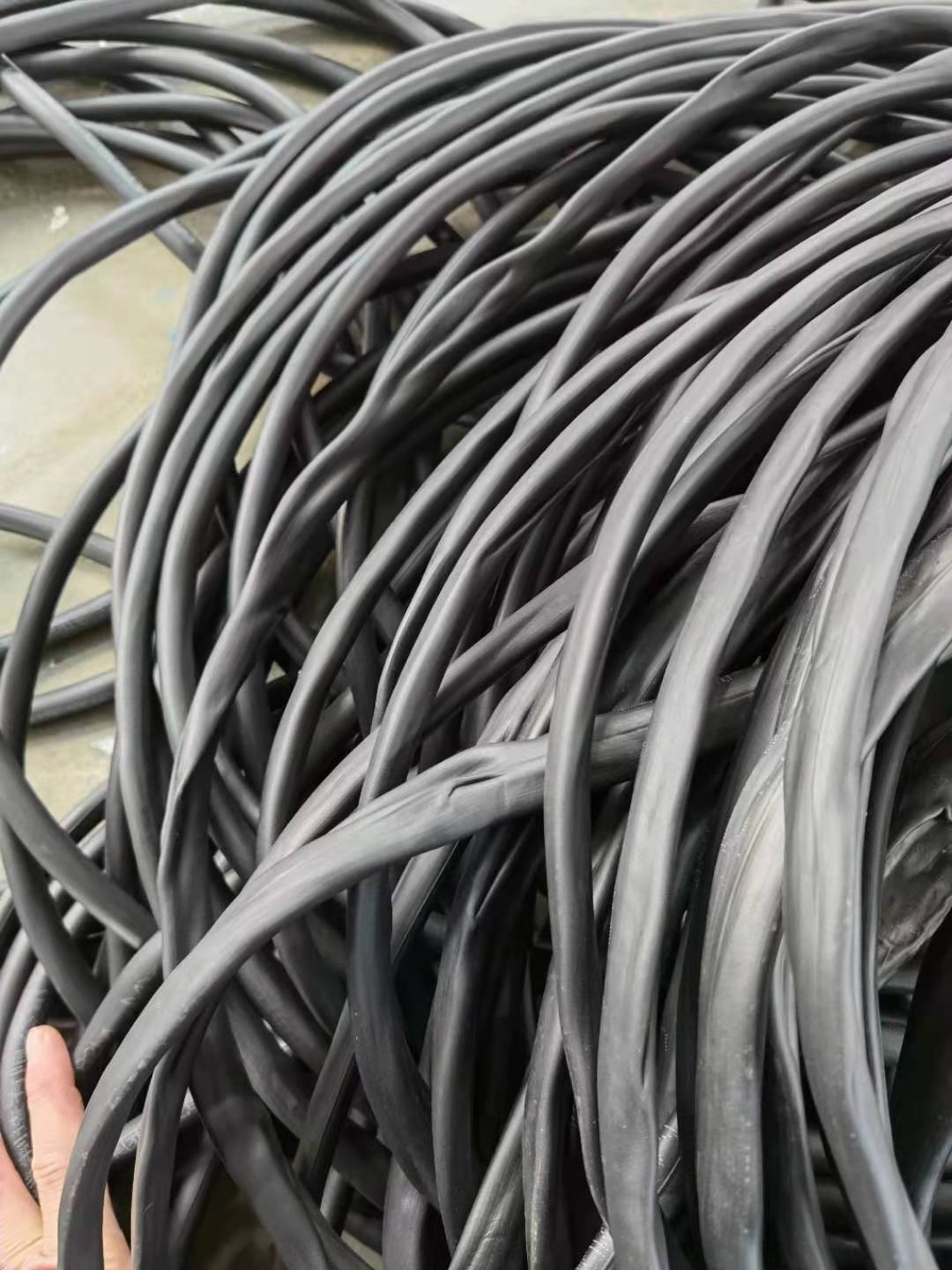

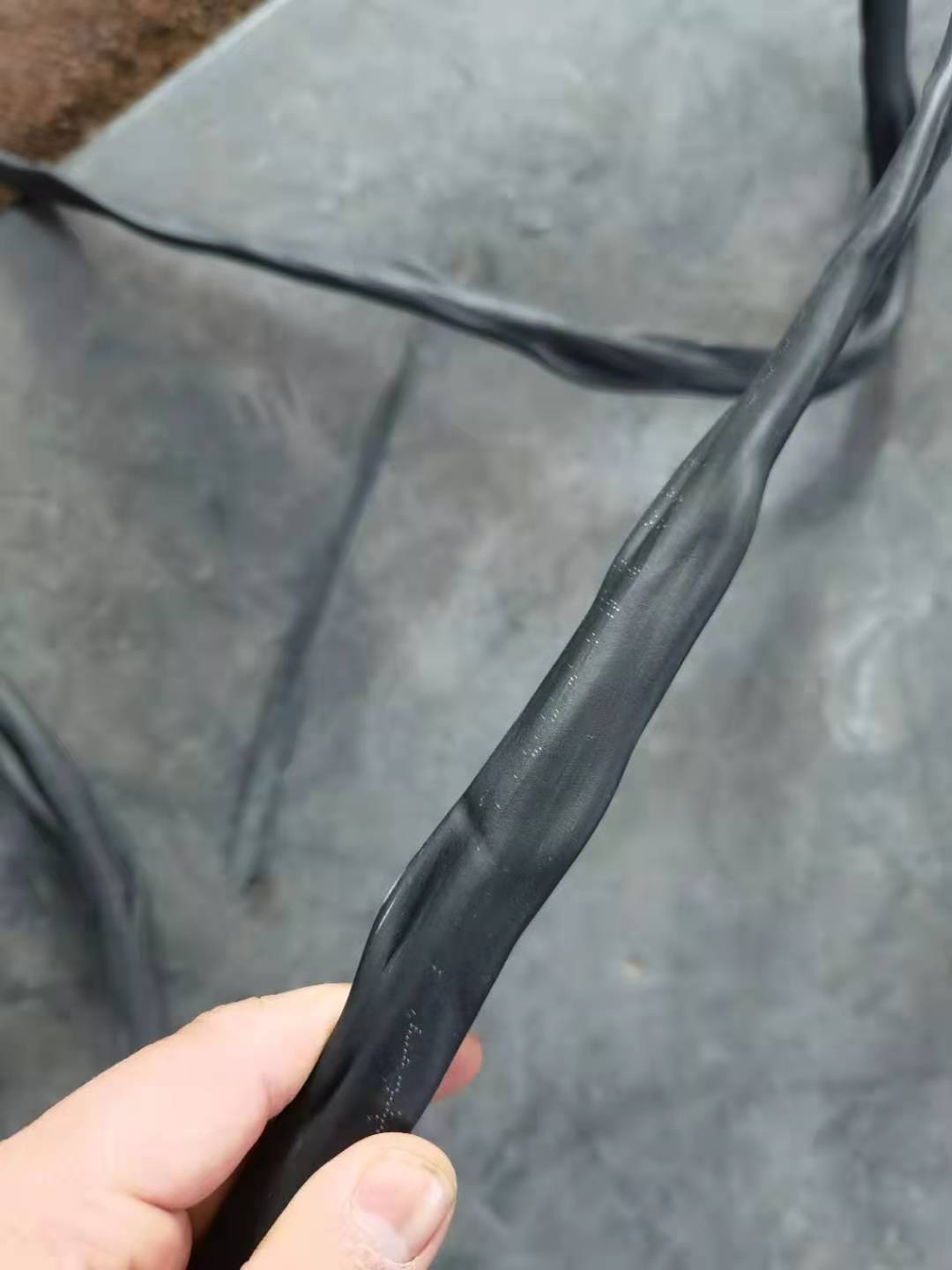

哪位大神能告訴下什么原因嗎？這是在中間出現(xiàn)的
zhongli08 --- 2021-03-10 16:49:33
2
看起來像塑料的，可能情況
1、這段纜芯出問題了。
2，還是生產(chǎn)過程張力什么出狀況了。
3、是不是模具配的不太合適。
10367 --- 2021-03-10 16:54:41
3
兩芯的？首先是模芯和模套配大了，然后只是中間一段，可能是擠出量提高了，還有看著感覺沒有填充一樣。
jalwf --- 2021-03-10 20:30:34
4
這是連續(xù)硫化吧？這種好象是成纜線芯進水了
lizhengbao --- 2021-03-11 08:21:05
5
1.半成品有問題
2.半成品中間一節(jié)濺上水花
3.護套料濺上水花
4.護套料可能跟其他護套料混合使用，其他護套料可能不合格
5.護套料受潮，未完全烘干就開始使用
cgmw1111 --- 2021-03-11 11:00:46
6
兩個可能：1是線速度突然降低了，2是膠料的擠出量突然增大了。 總之應該是控制系統(tǒng)出了問題，建議查看一下線速度控制旋鈕和螺桿轉速控制旋鈕，這兩個旋鈕失靈會出現(xiàn)這種狀況！
sunguiming --- 2021-03-11 11:18:24
7
如果配模沒問題，且是中間出問題，要么纜芯有問題，要么就是蒸汽壓力掉了
游客 --- 2021-03-11 11:55:52
8
連續(xù)硫化生產(chǎn)線的管道蒸汽突然失壓，也有可能引起。
YZBC888 --- 2021-03-11 12:17:34
9
1，檢查材料
2.模具是否適配
3.生產(chǎn)線的各套設備是否同步。
qq83084846 --- 2021-03-12 09:21:18
10
硫化前被人為或機械擠壓變形
游客 --- 2021-03-12 10:55:03
11
蒸汽進去了，鼓起來了又憋了，就是氣壓問題，另外還有纜芯受潮也這樣
zhongli08 --- 2021-03-12 13:32:45
12
這些情況，不到現(xiàn)場了解情況不好分析很到位的
Ericzll --- 2021-03-12 14:38:25
13
weizi2 --- 2021-03-14 11:33:23
14
比較大的可能纜芯受潮或進水，硫化管內潮氣受熱膨脹造成護套鼓包。
也可能是水位有問題，冷卻不夠，出管后內部壓力超過護套強度造成鼓包。當然前面提到的蒸汽失壓（比如水泵問題或氣壓不夠）也可能造成，如果是失壓護套皮會欠硫。
yuan531 --- 2021-03-23 21:51:01
15
1.芯線有水氣不夠乾燥
2.外被料乾燥不足濕度太高
yuan531 --- 2021-03-23 21:51:01
16
1.芯線有水氣不夠乾燥
2.外被料乾燥不足濕度太高
yuan531 --- 2021-03-23 21:51:02
17
1.芯線有水氣不夠乾燥
2.外被料乾燥不足濕度太高
匿名 --- 2021-03-26 11:12:18
18
1.原料本身問題。
2.掉壓欠硫。
1066532340 --- 2021-05-08 15:12:36
19
1，管道蒸氣壓力不夠造成的欠硫。2還有種可能是膠料加工的問題
terry9866 --- 2021-08-05 14:37:24
20
weidong --- 2021-09-29 10:16:36
21
原材料或線芯受潮，管道壓力不足。
chrilm --- 2021-11-27 20:19:40
22
蒸汽壓力掉了
SHIHAIGANG --- 2021-12-21 22:16:40
23
8成里面有水
游客 --- 2022-01-11 11:13:11
24
考慮下模具
FisheerWoo --- 2022-02-10 14:27:26
25
可能為水汽進入纜芯中，擠包護套后再纜芯中密閉空間內積蓄后聚集一處產(chǎn)生鼓包。
http --- 2022-06-29 14:54:35
26
模具問題，像是用擠管式模具做的，擠出個管內徑太大，套的細的線芯上直接壓扁了。
http --- 2022-06-29 15:06:24
27
看照片上，前面是好的，擠著半路電纜扁了。以前做過料，在廠家試過料，也出現(xiàn)過，，也知道料的毛病，在料中摻入了不好的料。找廠家處理就是了。
chrilm --- 2022-09-19 14:04:46
28
中間生產(chǎn)時蒸汽壓力有問題
807006583 --- 2022-10-25 16:56:09
29
可能是突然間的出現(xiàn)蒸汽壓力變低，水位（壓）升高了導致的。
fanfan1986 --- 2022-11-30 17:16:14
30
化管內潮氣受熱膨脹造成護套鼓包
389243298 --- 2022-12-12 16:48:53
31
1.冷卻水溫度控制好沒，是否過硫?
2.硫化管道氣壓是否正常？
skyfucker --- 2022-12-23 11:42:46
32
carbon11 --- 2023-02-16 11:40:39
33
膠料可能已經(jīng)焦燒了，堵在機頭，如果護套是CSM或者CR的話，大概率是這個原因。
NTJYYHZ --- 2023-03-25 10:23:29
34
如排除蒸汽失壓，應該是膠料問題，硫化劑漏加了。
wyjsy --- 2023-11-29 10:17:55
35
路過
zzb8 --- 2024-02-19 09:07:26
36
可能:1、快結束時主機和牽引速度被調整了不匹配，相對出膠量大于正常了；2、這部分纜芯可能不夠干燥有濕度；3、悶管后欠硫、放汽泄壓太快
laohei --- 2024-07-23 15:59:40
37
明顯就是沒有硫化好.或者就是線芯受潮了
享受生活 --- 2024-11-27 15:50:32
38
硫化速度慢，門尼低
1210162062 --- 2025-05-30 08:13:48
39
huanying2258 --- 2025-07-27 16:32:48
40
xiece --- 2025-07-31 16:40:29
41
看上去應該是老式的硫化罐做的，放氣快了造成的，
如果是連續(xù)硫化應當是管道內突然失壓才造成的。
18990422456 --- 2025-09-28 10:37:52
42
YU761008 --- 2025-11-18 11:50:05
43
