系統組成
絕緣電阻測試系統由防爆一體機、HP3530絕緣電阻測試儀、待測絕緣電阻及腳踏開關組成。

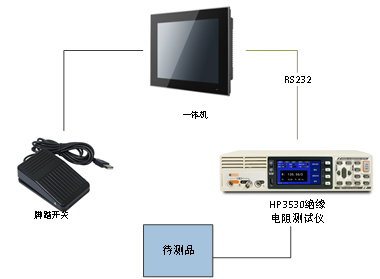

絕緣電阻測試系統組成
產品特點
l 軟件可以實現控制HP3530絕緣電阻測試儀對待測電阻的測量；
l 軟件可以實現在單電阻模式下，每測20條數據后提示用戶進行線電阻清零；
l 軟件可以實現在雙電阻模式下，每測10條數據后提示用戶進行線電阻清零；
l 軟件可以通過腳踏開關來觸發測試的開始，極大的方便了用戶的使用；
l 軟件具有管理員和測試員兩種權限的設置，增強了系統的管理功能；
l 軟件可以將測試電阻值及其相關信息保存至數據庫，可供用戶隨時導出測試數據及信息；
l 軟件將測試數據以word的形式進行導出。

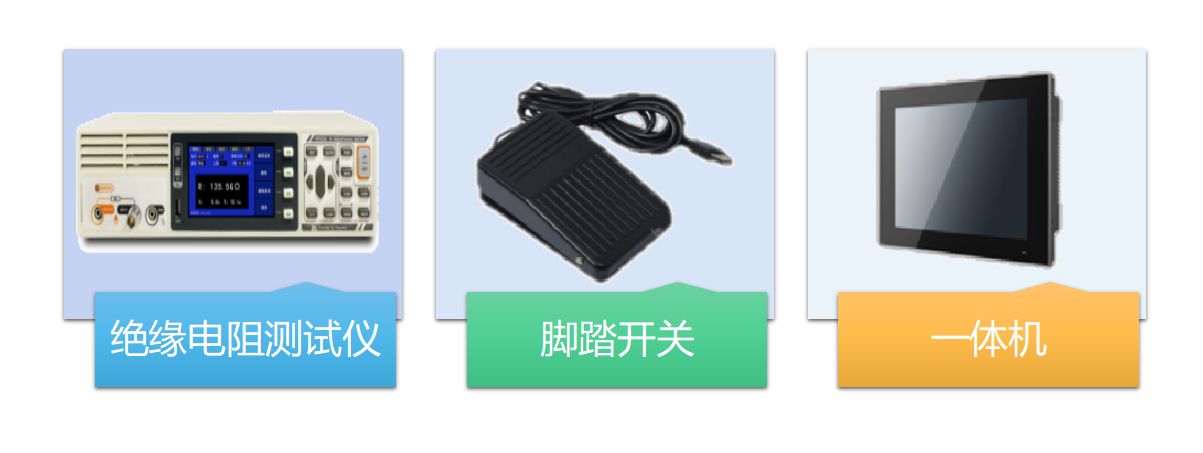

基本硬件
1、防爆一體機
防爆一體機主要用于安裝測試軟件和測試數據導出。
2、 HP3530絕緣電阻測試儀
測試儀可選RS232通訊模塊，與計算機進行通訊，組成一個自動化測試系統。測試端口、充電端口都具有多種保護電路，在任何工作模式、任何工作狀態下都可以確保安全。
3、腳踏開關
腳踏開關是一種通過腳踩或踏來控制電路通斷的開關。在本系統中，腳踏開關與鍵盤按鍵相關聯，軟件監控相應的按鍵，當腳踏開關被觸發時，進行一次電阻測試。
軟件功能
絕緣電阻測試系統由用戶管理、系統登錄、儀器連接、功能選擇及測試、歷史數據查詢、數據導出和包絡分析組成。
用戶管理： 用戶管理只對具有管理員權限的用戶開放，提高了系統的安全性和可控性，便于管理員對使用本系統的人員管理。

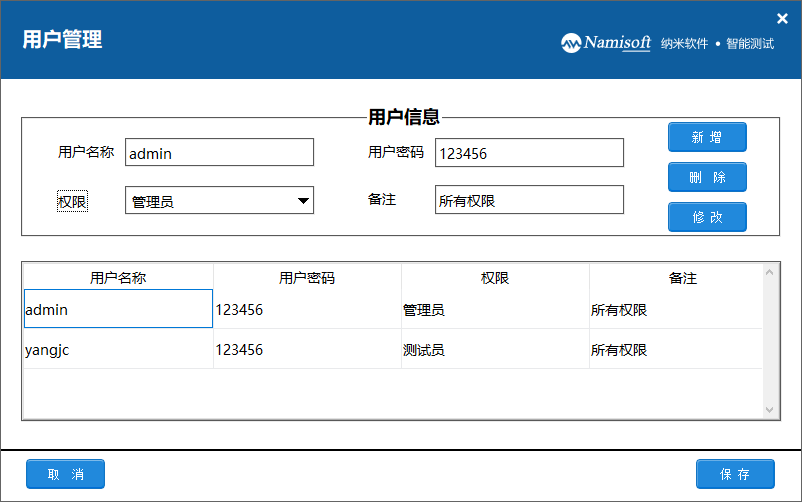

用戶管理界面
用戶登錄：用戶在測試前必須要通過身份驗證否則不能進入系統進行測試。用戶通過賬號和密碼登錄系統，系統會自動識別當前用戶是管理員權限還是測試員權限。
儀器連接：用于檢測軟件是否與DZC-8M電阻測試儀建立連接，只有在建立連接的情況下才能進行后續的電阻測試；點擊相應的按鈕則將會進入相應的功能模塊。

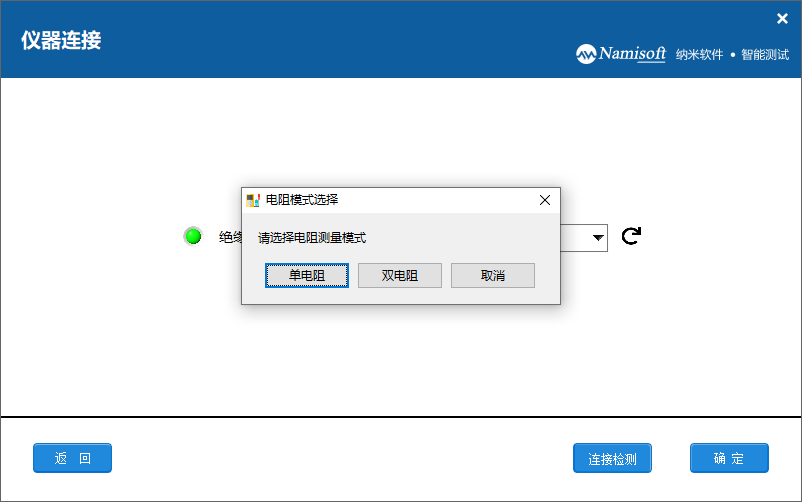

功能模式選擇
功能選擇及測試：本軟件主要有單電阻測試和雙電阻測試兩種功能供用戶選擇，功能選擇完畢后，用戶填寫相應的測試信息并開始測試電阻。
單電阻測試模塊
進入單電阻測試界面后，首先應該認真填寫測試信息，測試信息填寫無誤后點擊開始測試按鈕或者踩踏腳踏開關來觸發一次的電阻測試任務，直至測試任務完成退出測試界面。

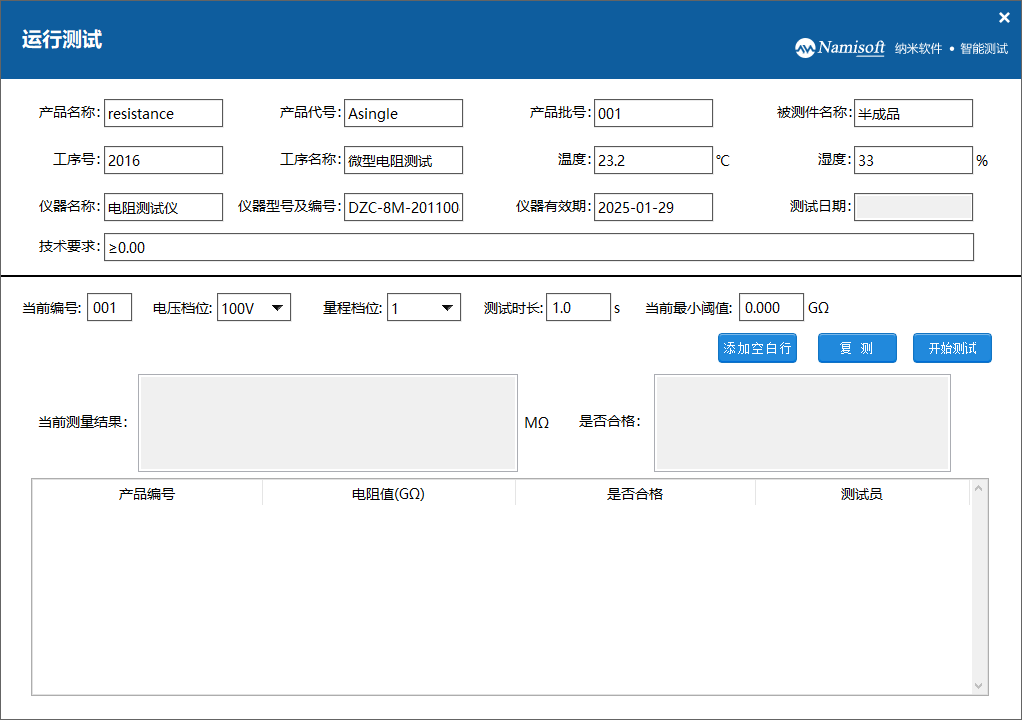

單電阻測試界面
雙電阻測試模塊
雙電阻測試界面
歷史數據查詢：軟件會將測試數據保存至數據庫，用戶可根據產品代號或產品批號在數據查詢界面進行歷史測試數據查詢。

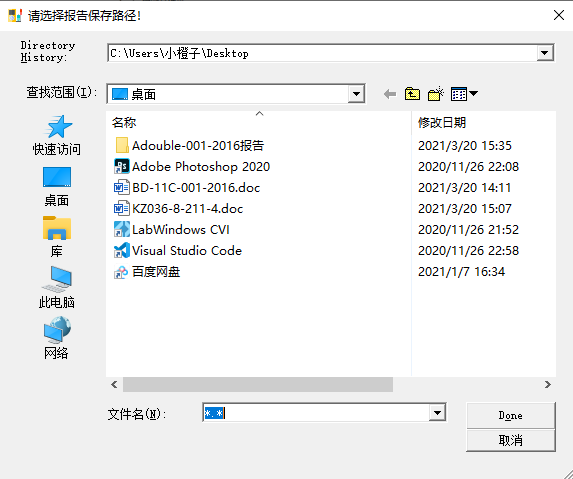

數據導出：用戶在數據查詢界面查詢到數據后，可導出相應的數據，導出數據將以word形式展示。
包絡分析：包絡分析的主要功能是對測試數據進行包絡分析，能讓用戶更加直觀的看到本次數據的相關信息。

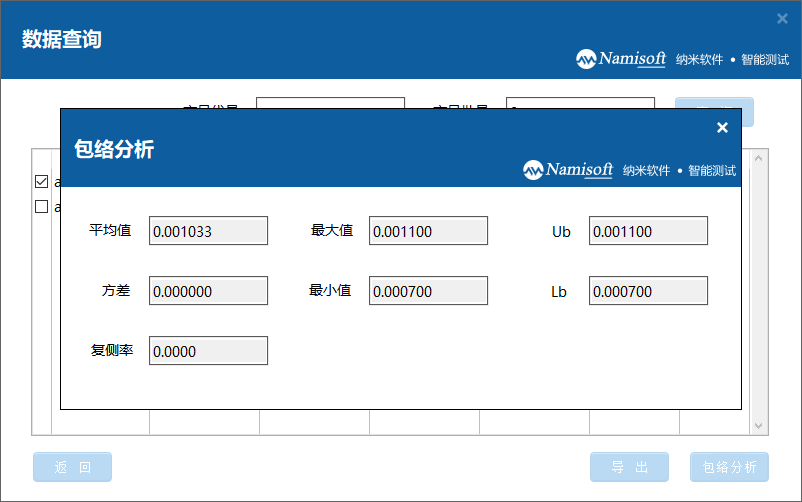

數據包絡分析
