hl5825 --- 2021-06-24 11:54:12
1

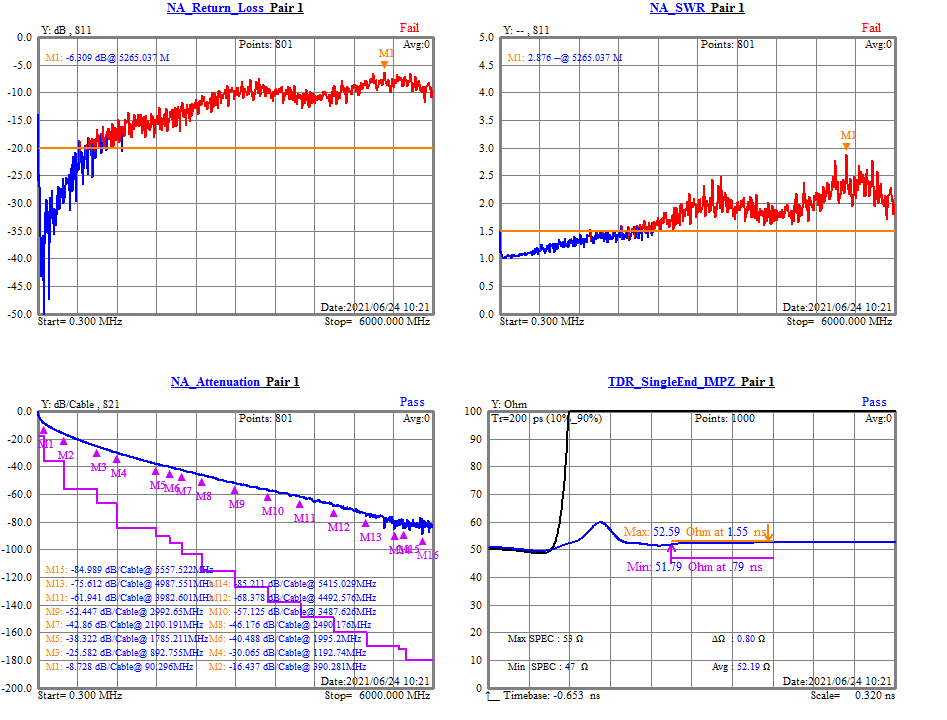

大佬們好，我剛接觸同軸線，有款產品回波損耗和駐波比一直過不了，請大佬們幫我看看，感謝。
HONEY168WW --- 2021-06-24 14:44:47
2
第一，檢查一下導體是否有氧化；
第二，檢查一下絕緣層是否均勻一致，查驗一下絕緣的真圓度與同心度(同心度控制了不一定真圓度合格)；適當減少點發泡度。
第三，檢查一下屏蔽鋁箔與絕緣層的貼合緊密度，看看是否有折皺現象；
第四，檢查一下編織是否均勻緊密，是否有太多接頭和跳股之類的；同時你提供的規格書可以看到編織屏蔽率只有78% 按照常規節距25.4mm計算，根本就不夠你的min 90%
第五，檢查一下你測試時連接的端子與接線是否到位
stranger --- 2021-06-24 15:32:09
3
樓上分析的很到位了；
建議重點看一下第三（鋁箔是否服帖）和第五（測試時連接是否到位）
hl5825 --- 2021-06-26 14:47:49
4
謝謝
