【關鍵詞】投影儀、影像閃測儀、精密測量、工業相機

上世紀90年代以來，測量用投影儀也叫輪廓投影儀，一直是制造業精密測量的必備計量工具，在線纜行業用于線纜結構尺寸測量，也是一直沿用至今。特別是隨著高精度光柵尺的應用，投影儀的測量精度也被推到一個更高的級別。

測量用投影儀的工作原理是，被測工件通過光源投影在屏幕上，被線性放大的工件輪廓便于操作者準確識別，承載工件的精密平臺移動距離通過高精度光柵尺反饋，就能更好地找到相關的測量點，理論上，其分辨率可達0.001㎜甚至更高。

隨著高分辨率工業相機的出現，影像測量儀也迅速替代傳統“投影儀”成為發展的趨勢。影像測量儀配置高分辨率工業相機和遠心鏡頭，可以獲得更為清晰的的工件輪廓影像，采用先進的計算機圖像處理和輔助算法軟件，可以直接精確地計算出輪廓的各種尺寸，而且，在相機視野完全覆蓋工件整個輪廓的情況下，無需移動工件即可快速識別和計算整個工件的多個尺寸，完全避免了人工判斷測量點帶來的誤差或差異，在測量精度和測量效率上都完勝傳統的投影儀。

線纜影像閃測儀作為一個分支，在線纜結構尺寸精密高效測量應用上也很快得到了普及。

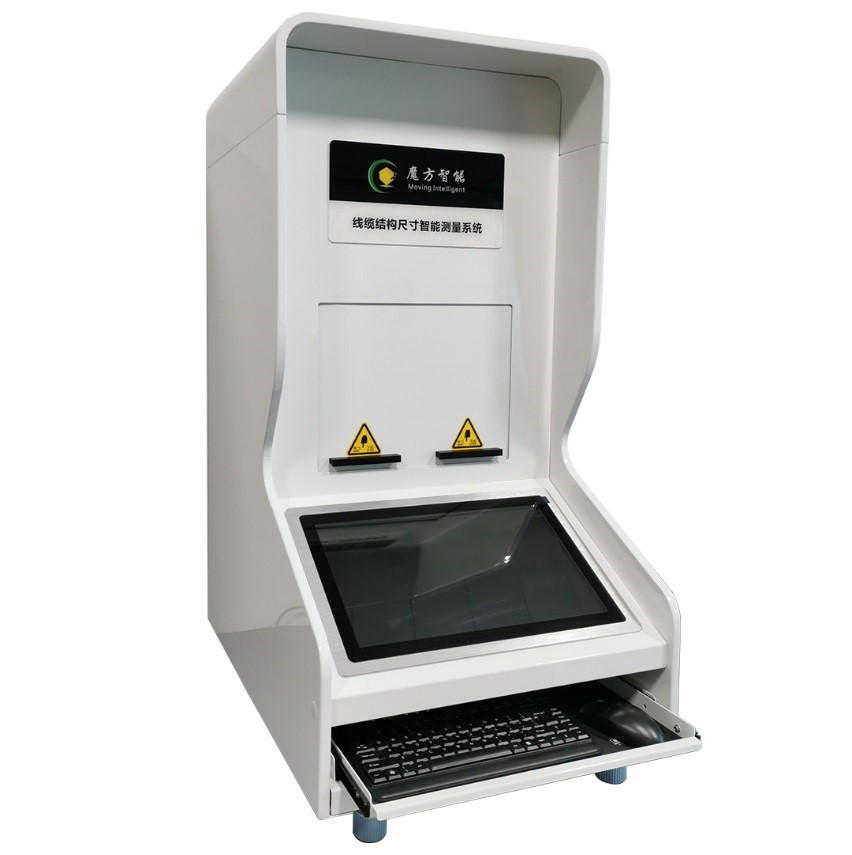

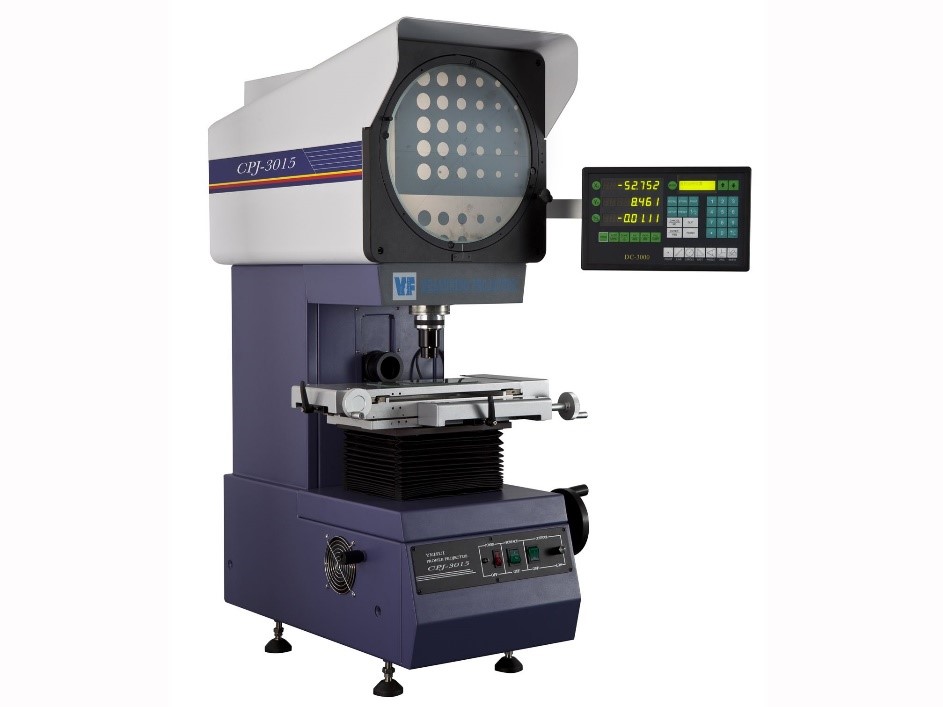

Figure 1 傳統投影儀（左）與線纜影像閃測儀（右）外形

顧名思義，線纜結構尺寸影像閃測儀是以電線電纜結構尺寸為測量對象的儀器，“閃測”是指快速測得試樣切片所需的所有尺寸，包括各護層內外徑、厚度以及絕緣層最薄點、偏心度等等，通常情況下，每個線纜試樣切片測完所有尺寸耗時在0.5-3.0秒以內，其測量工作效率絕對完勝傳統投影儀。線纜影像閃測儀自帶數據庫，用戶可以及時獲取完整的測試報告，也可以將測試結果上傳至用戶的ERP或者MES系統，方便用戶質量管理。

雖然，線纜結構尺寸影像閃測儀的核心功能是基于其強大的計算機算法，更值得注意的是，儀器取像用的視覺鏡頭和工業相機也是非常關鍵的因素。人為放置試樣切片是隨機的，無法保證切片處于視野的中心位置，特別是小規格線纜的切片，配置不同類型的鏡頭和相機，取像的差別會非常明顯，最終測量的結果也就會產生明顯的偏差��！而作為影像閃測儀，其“重復精度”指標是關鍵的參數，該參數可簡單描述為，同一個切片，人為隨意放置在不同位置或者旋轉任意一個角度，均能得到準確的測量結果。

采購線纜結構尺寸影像測量儀，要同時關注“測量精度”和“重復精度”兩個指標，同一個線纜切片放在不同位置或者旋轉任意一個角度，其測得結果差別越小，就說明該儀器的重復精度越高。特別是小規格線纜試樣切片，更需要配置遠心鏡頭，匹配合適靶面和像素的工業相機方能達到這個要求，當然，市面上遠心鏡頭與常用的FA鏡頭，其價格差別也是非常大的。

作者：帥成忠，杭州魔方智能科技有限公司研發部，高級工程師，2021年5月。
