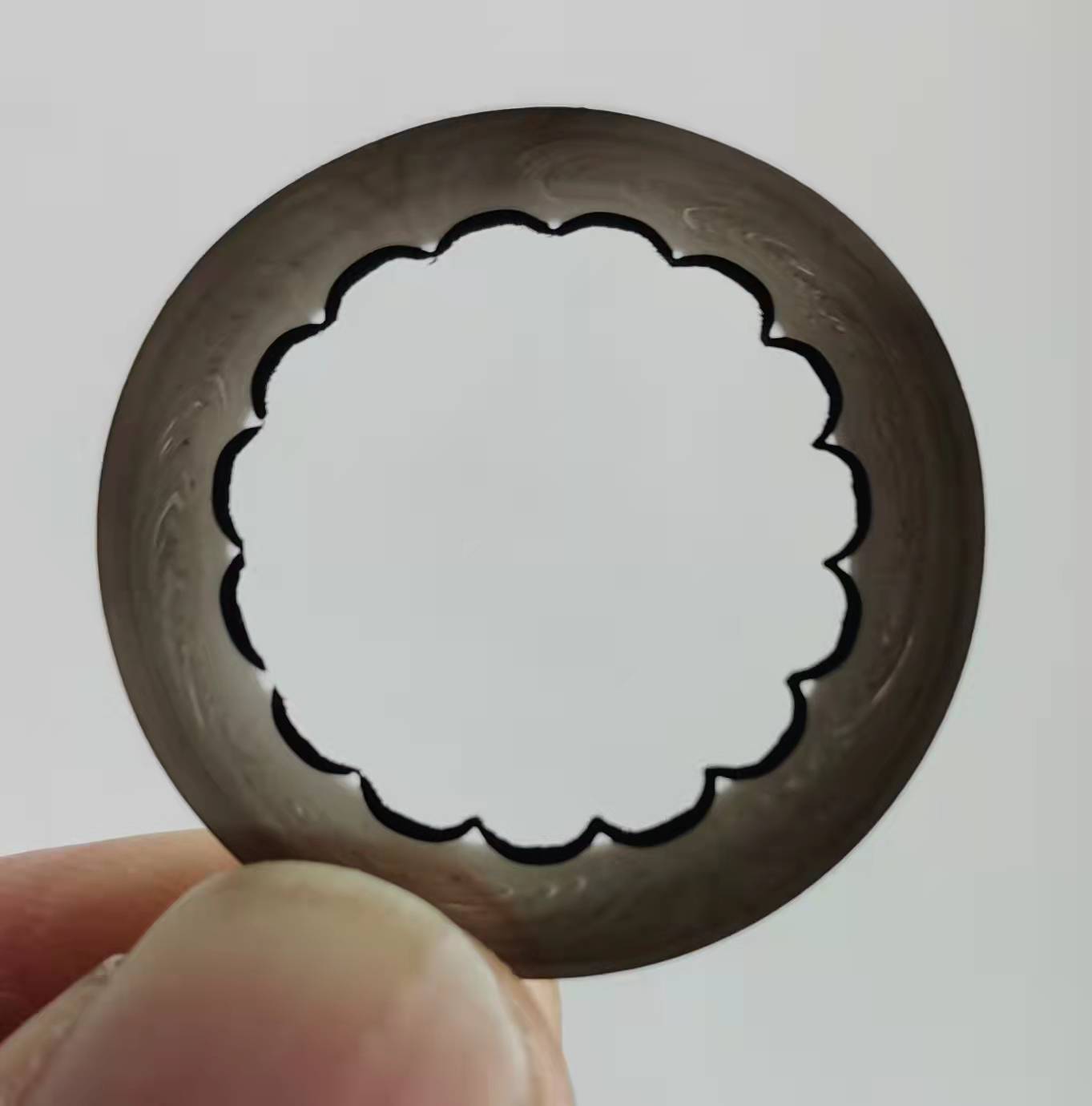

線纜結構尺寸測量需要厚度均勻的薄型切片,切片的質量會直接影響到測量的精度,尤其是采用影像測量儀檢測,對線纜試樣切片的質量要求更高。
線纜試樣切片有手工切,平推切以及類似車削的旋切多種方式,其中平推與旋切各有優缺點,根據經驗總結,筆者建議采用旋切方式為主。
QP-IVH型 小型線纜試樣切片機,可切片線徑范圍為Φ5mm至Φ60mm的交聯電纜、架空電纜以及電纜護套,切片厚度任意可調,采用定制專用刀片。整機設計采用不銹鋼臺板和鋁合金型材構件,以及亞克力板材箱板,外形美觀大方。主軸采用微型三爪自定心卡盤,配套電磁制動器實現電動操作,方便快速夾持電纜試樣。線纜切片厚度調節機構采用精密絲桿副傳動,實現輕松精準調節,刀架采用精密線軌加滾珠絲桿結構,進刀控制順滑輕松。



Figure 1 切片機功能結構
1.三爪卡盤(Lathe chuck);2.刀片;3.切片厚度調節手輪(thickness wheel);4.夾持線纜開關(close/open);5.切片按鈕 (on/slice);6.轉速調節(Rotation speed);7.刀架機構(knife rest);8.進刀手輪(slicer wheel);
