    GB5013 GB5023 關于電線電纜的二輪曲撓試驗  智力通：13802773442

在GB/T5013 額定電壓450/750V及以下橡膠絕緣電纜、GB/T5023 額定電壓450/750V及以下聚氯乙烯絕緣電纜兩個標準里提到的曲撓試驗，筆者歸納了一下：

電線電纜曲撓試驗機試驗方法：把5M長的電線電纜試樣，拉直架在試驗機的滑輪上，試樣要完全平放在滑輪之間，試樣兩端要掛上相同重量的砝碼。試驗以約0.33m/s的速度前后來回移動大于1米的距離。測試的次數要求是 15000個來回，即3000個單程。試驗過程中或試驗結束后，試樣不能出現斷裂、短路、漏電的情況。

                           曲撓試驗裝置

1、 標準規定哪些線纜需要做曲撓試驗：

GB5013.2條款3.1.1提到：試驗不適用于導體標稱截面積超過4mm2的軟電纜和超過18芯的具有兩層

GB5023.2條款3.1.1提到：試驗不適用于銅皮軟線貨固定布線用單心軟導體電纜。另外試驗也不適用于線芯標稱截面積大于2.5 mm2的多芯軟電纜。

2、 標準規定不同的線纜用不同的滑輪和加載不同的砝碼

摘自GB5013.2 表1

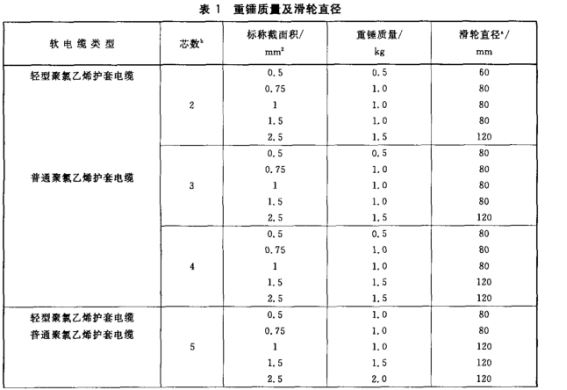

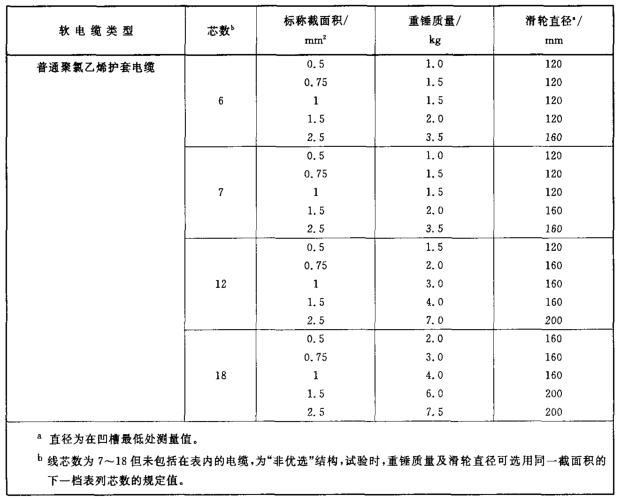

摘自GB5023.2 表1

  3、 線芯的負載電流和線芯間的電壓：

具體內容可參考GB5013.2和GB5023.2  條款3.1.4 和3.1.5 ，提別注意：五芯以上的電纜不應加負載電流，在不加負載的線芯上應加一個信號電流。

4、 標準規定在試驗過程中出現哪些情況，判定試樣試驗不合格

GB5013.2和GB5023.2 條款3.1.6 提到，當發生下述現象時，曲撓試驗設備應能檢測出并自動停止：電流斷路、導體間短路、試樣和滑輪間短路。

推薦產品：廣州智力通機電有限公司生產的  ZLT-LDQ1，該產品的典型用戶有：廣東省產品質量監督檢測中心、廣州SGS 、北京線纜檢測中心、廣州電纜廠。產品嚴格按標準要求，產品設計嚴謹、結構可靠，可應付長時間、大負荷的運轉工作。具體功能可掃描二維碼，看視頻。

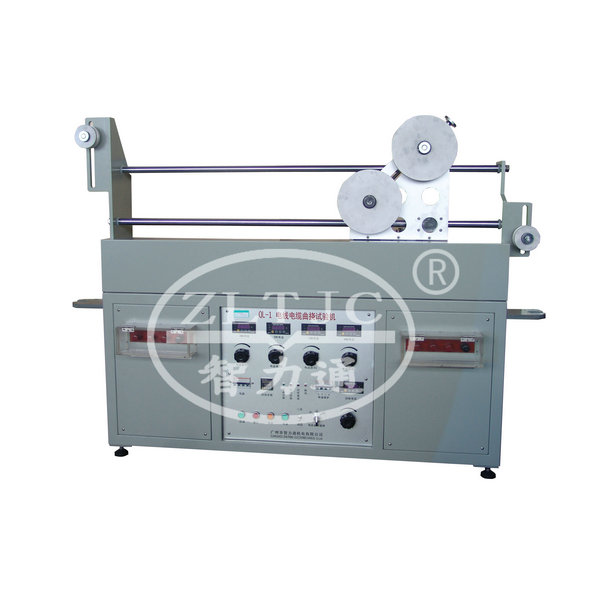

 電線電纜曲撓試驗機

電線電纜曲撓試驗機ZLT-QL1

標準:IEC60245.2圖1、GB5013.2圖1

重量說明:480KG

電線電纜曲撓試驗機：ZLT-QL1

   本試驗機根據IEC60245.2、GB5013.2、GB2951.21、JB4278.3等標準對橡皮塑料成品電線電纜機械強度曲撓試驗相關條款要求設計制造，用于對導體標稱截面積不超過4 mm2和線芯數不超過18的橡皮塑料電線電纜進行曲撓試驗。

●工作電源：AC 380V/ 50HZ；

●負載電流：0-25A；

●負載電壓：0-400V；

●試驗速度:  0.33m/S；

●試驗行程：1000±20mm；

●適用線芯：2-18；

●適用線徑：0.2-4 mm2

●滑輪直徑：60、80、120、160、200mm；

●組合砝碼：0.5-8Kg；
