網上看到電纜絕緣截面積計算方法是：S=π*（導體直徑+絕緣厚度）*絕緣厚度，不太理解這個公式是怎么過來的，懂的高手解釋一下

VictorQ:

公式其實就是化簡來的，假設導體直徑為d，絕緣厚度為t

按照圓環計算公式絕緣面積為：S=0.25*pi*[（d+2t）²-d²]=0.25*pi*(d+2t+d)*(d+2t-d)=0.25*pi*(2d+2t)*2t=pi*(d+t)*t

化簡下來就是你說的公式了

真是高手，學習了

VictorQ:

公式其實就是化簡來的，假設導體直徑為d，絕緣厚度為t

按照圓環計算公式絕緣面積為：S=0.25*pi*[（d+2t）²-d²]=0.25*pi*(d+2t+d)*(d+2t-d)=0.25*pi*(2d+2t)*2t=pi*(d+t)*t

化簡下來就是你說的公式了

我試著導出過，但是可惜沒有導出來，受教了

分享一下我計算絕緣截面積的方式。如下：

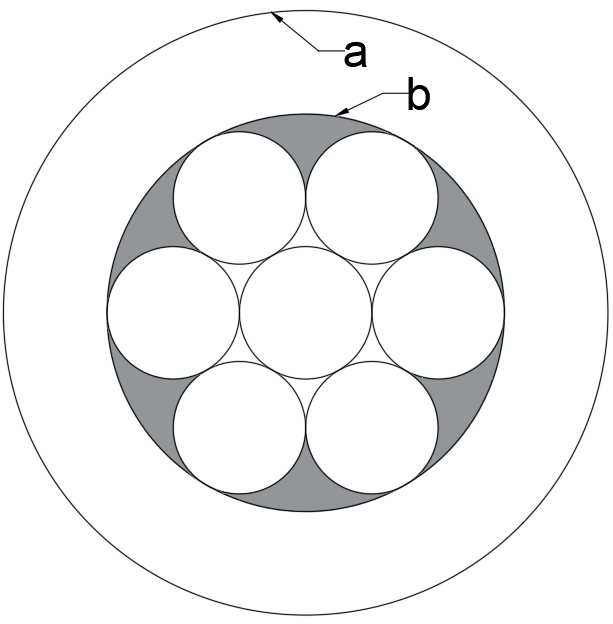

上圖為芯線截面積，絕緣的截面積為ab形成圓環面積S1加上陰影部分的面積S2，ab圓環面積容易求出來，主要是陰影部分面積S2的計算方式，S2的計算方法前輩們已經算過了，我也用CAD驗證過，數據完全符合，我就直接上圖，自己看吧，下圖是計算S2面積的方法，如果問題請指出，也希望能跟大家交流交流技術方面的問題。

1012509506:

分享一下我計算絕緣截面積的方式。如下：

上圖為芯線截面積，絕緣的截面積為ab形成圓環面積S1加上陰影部分的面積S2，ab圓環面積容易求出來，主要是陰影部分面積S2的計算方式，S2的計算方法前輩們已經算過了，我也用CAD驗證過，數據完全符合，我就直接上圖，自己看吧，下圖是計算S2面積的方法，如果問題請指出，也希望能跟大家交流交流技術方面的問題。

表中d是芯線的外徑嗎？還是電纜外徑？

1012509506:

分享一下我計算絕緣截面積的方式。如下：

上圖為芯線截面積，絕緣的截面積為ab形成圓環面積S1加上陰影部分的面積S2，ab圓環面積容易求出來，主要是陰影部分面積S2的計算方式，S2的計算方法前輩們已經算過了，我也用CAD驗證過，數據完全符合，我就直接上圖，自己看吧，下圖是計算S2面積的方法，如果問題請指出，也希望能跟大家交流交流技術方面的問題。

這個是運用在非緊壓導體上還是緊壓非緊壓都可以用？

1012509506:

分享一下我計算絕緣截面積的方式。如下：

上圖為芯線截面積，絕緣的截面積為ab形成圓環面積S1加上陰影部分的面積S2，ab圓環面積容易求出來，主要是陰影部分面積S2的計算方式，S2的計算方法前輩們已經算過了，我也用CAD驗證過，數據完全符合，我就直接上圖，自己看吧，下圖是計算S2面積的方法，如果問題請指出，也希望能跟大家交流交流技術方面的問題。

402663419:

表中d是芯線的外徑嗎？還是電纜外徑？

單根銅絲直徑。

1012509506:

分享一下我計算絕緣截面積的方式。如下：

上圖為芯線截面積，絕緣的截面積為ab形成圓環面積S1加上陰影部分的面積S2，ab圓環面積容易求出來，主要是陰影部分面積S2的計算方式，S2的計算方法前輩們已經算過了，我也用CAD驗證過，數據完全符合，我就直接上圖，自己看吧，下圖是計算S2面積的方法，如果問題請指出，也希望能跟大家交流交流技術方面的問題。

ybh202208:

這個是運用在非緊壓導體上還是緊壓非緊壓都可以用？

非緊壓。
