電線電纜網 > 電力電纜 > 求助各位大哥 ， yjv224*50+1*25 0.6/1kv電纜的 護套厚度標稱值（完整版）
求助各位大哥 ， yjv224*50+1*25 0.6/1kv電纜的 護套厚度標稱值 - 無圖版
1354389191 --- 2022-10-31 11:08:54
1
采用雙金屬帶鎧裝 這里需不需要加上 0.5 或者0.8 護套厚度該怎么確定��？
1354389191 --- 2022-10-31 11:31:15
2
擠包護套前的標稱值 需不需要加上這個0.5 或 0. 8 然后再用這個 *0.035 +1 確定護套
qwert54321 --- 2022-10-31 11:35:28
3
這是是用來計算繞包襯層的標稱厚度，從而確定繞包襯層的最薄點；假定直徑計算時也要考慮，但不是這個，二是附錄A.2.9的附加墊層引起的直徑增量
1354389191 --- 2022-10-31 11:49:23
4
qwert54321:這是是用來計算繞包襯層的標稱厚度，從而確定繞包襯層的最薄點；假定直徑計算時也要考慮，但不是這個，二是附錄A.2.9的附加墊層引起的直徑增量
那是不是 考慮這個直徑增加值就可以了
qwert54321 --- 2022-10-31 15:26:02
5
是的，但不要忘了內襯層本身的厚度的計算，即A.2.4，這個只是增量
1354389191 --- 2022-10-31 15:31:45
6
qwert54321:是的，但不要忘了內襯層本身的厚度的計算，即A.2.4，這個只是增量
好！ 謝謝您
YX0254131 --- 2022-11-01 08:34:19
7
xdjhxq --- 2022-11-02 15:57:46
8
成纜小于40繞包PVC帶用0.4mm，增0.5mm，大于40的用0.6mm，增0.8mm。這樣就可以重疊繞包，或用兩條PVC條厚度可以達到增量后的厚度。
jirui123 --- 2022-11-13 10:05:00
9
鎧裝電力電纜護套厚度的標稱厚度：這里就拿纜芯外徑（內襯層前外徑）來說，纜芯外徑28.2及以下內襯層和加強層的厚度的應該為0.4+0.5；纜芯外徑28.2~40及以下為0.4+0.8；40以上的為0.6+0.8；之后根據公式計算護套標稱厚度。
njdlw --- 2022-11-13 14:05:19
10

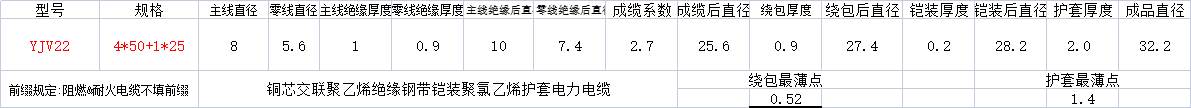

鋼帶厚度 0.2mm 護套厚度2.0mm
njdlw --- 2022-11-13 14:12:03
11
njdlw:
鋼帶厚度 0.2mm 護套厚度2.0mm
這個是按照繞包內襯層計算的， 還有5樓說的對，鎧裝電纜的 內襯層的厚度是根據7.2.4條規定和12.7條規定 來計算的，
aotuk --- 2022-11-14 19:39:37
12
njdlw:
鋼帶厚度 0.2mm 護套厚度2.0mm
手算不限累啊，用execl函數啊
snow623009043 --- 2022-11-17 16:37:43
13
njdlw --- 2024-12-28 08:35:28
14
njdlw:aotuk:
鋼帶厚度 0.2mm 護套厚度2.0mm
手算不限累啊，用execl函數啊
用EXCEL計算時，別忘了按照顯示精度，每一步計算的值保留一位小數
