淺談線纜擠出壁厚的精準控制與測量

——助推光電纜制造提質降本

李世昌

研發中心，杭州魔方智能科技有限公司

杭州，浙江省，中國

+86-159-8812-0183 · 郵箱地址9499494@qq.com

摘要

介紹了失重式米重計量技術、機器視覺尺寸測量技術在光電纜制造業中的典型應用場合，提升質量、降低成本，并提出該技術的其它應用前景。

關鍵詞：機器視覺；米重；光纜；電纜；壁厚；擠出；檢測。

1.引言

當今世界，疫情的影響、全球經濟形勢面臨下行壓力，引發了產業改革、社會改革和生活方式的巨大變革，影響著人類社會發展的軌跡。實體經濟始終是社會賴以生存和發展的基礎，我國于2015年發布了《中國制造2025》，明確了中國制造業發展的目標、路徑和重點，對制造業提出了轉型升級的迫切要求。

我國線纜制造業智能制造的應用度低，轉型升級的任務緊迫而艱巨，而線纜制造業要實現“智慧工廠”是一個大課題，且花費不菲。要實現“機器換人”，在高質量要求的前提下，用機器可靠地取代人進行檢測及控制是邁向智能制造的第一步。本文將重點介紹本公司米重控制系統、智能投影儀在光電纜制造過程中應用情況，以及拓展應用前景。

2.連續擠出壁厚的均勻性控制存在的問題及基本解決思路

2.1 連續擠出壁厚的均勻性控制存在的問題及基本解決思路

關于線纜擠出壁厚的控制有兩個方向：

（1）“橫向”控制：靠調節機頭模具來控制偏心；

（2）“縱向”控制：指連續擠出的壁厚均勻性。

我們知道，擠出的線纜壁厚其實就是牽引速度和擠出量的匹配程度決定的，如果牽引速度絕對不變，擠出量絕對不變，那么連續擠出的壁厚也是均勻不變的。但實際上，牽引速度是有微變化的，擠出量也是有變化的。擠出量的變化有多種因素，比如：材料流動性，各溫區的溫度波動，螺桿磨損等等，都會造成連續擠出壁厚的變化，為了保證取樣抽測合格，就需要提高一定比例的壁厚“余量”，而這部分“余量”，客戶是不付款的，對于生產廠家而言是白送給客戶的，所以，如何穩妥地降低這部分“余量”，成為眾多線纜制造廠商關注的問題，亟需一些控制手段的來幫助解決此問題。

??

對于擠出壁厚的“縱向”控制，常見方法及適用場景有：

（1）在線激光測徑儀：

通過實時檢測擠出后的絕緣/護套外徑來計算擠出壁厚，測徑儀一般都具備有PID-比例積分微分調節控制功能，將其信號接入擠出機則可實施閉環控制，常安裝于第一段定徑水槽后盡量靠近擠出機頭的位置。因?yàn)槿舭惭b在整段水槽之后，距離擠出機頭距離太遠，實時控制則會滯后，安裝在此位置的測徑儀一般只作為測量顯示用，并不用于閉環控制。同時，因?yàn)閿D出外徑有熱態和冷態，存在著一定的收縮率，而將水槽分段，線纜經過第一段水槽后雖然尚未充分冷卻，但其外徑與冷態時的外徑已經很接近了，而且該位置非常接近擠出機頭，在此位置測量擠出外徑可以接入擠出機實施閉環控制。適用于導體/纜芯圓整的小線，不適用于直徑大于25mm的大線，從GB/T2951.11測量外徑的工具要求可以看出，外徑大于25mm時，應采用測量帶測量其圓周長，然后計算直徑，原因就是線徑大了，就會不圓整，用激光測徑儀只能從一個或兩個維度測量投影直徑，其測量值與真實值就會有差異，用不準確的測量值來進行控制的話，效果可能會適得其反。

（2）熔體泵：

一般安裝在“機脖子”位置，通過精確計量熔融膠體流過的體積V，來實施精準的擠出量控制，效果非常好，嚴格來說適用于大多數的擠出場合，但是因?yàn)橥�機更換清理的工作難度非常大，非常麻煩，所以并未得到廣泛應用。

（3）失重式米重控制系統：

所謂“米重”，是指每米的擠出重量。

我們知道，體積V=m÷ρ且重量G=mg

故，擠出體積V=重量G÷密度ρ÷重力加速度g

而，擠出截面積S = 擠出體積V÷擠出長度L

故，擠出截面積S= G÷ρ÷ g ÷L

安裝位置固定后，重力加速度g是常數，通過給定密度ρ，以及測量擠出重量G和牽引拉線走的長度L，即可計算出擠出的實時截面積S。實施米重控制，目標就是控制擠出的實時截面積S。

一般適用于大線絕緣/護套的擠出上，在擠出機喂料口與烘干機之間，增加一個失重式計量裝置，實時精密測定擠出重量G和牽引走的長度L，接入擠出機控制器進行疊加信號控制，對螺桿轉速進行反向微補償調節（擠出多了，螺桿稍慢一點，擠出少了，螺桿稍快一點），把連續擠出壁厚弄得更均勻。在保證最薄情況下，通過實時記錄的米重?cái)?shù)據，就能有根據的降低平均壁厚余量，從而達到節約材料以及提高壁厚穩定性的目的。

3.米重控制系統的工作原理、方法及其優點

3.1失重式米重計量控制系統的工作原理及其優點

3.1.1為什么“吃料量”能表征“擠出量”？

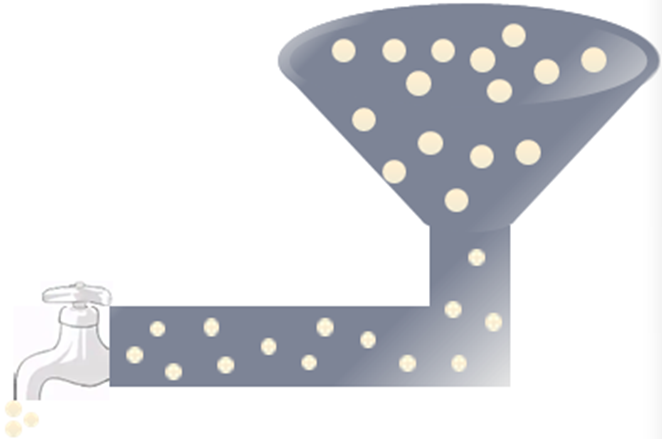

   試想一下，一段橫放的、充滿水的水管，左端是出口，右端上方有充足的喂水裝置，如果出口關閉，那么喂水裝置是喂不進去水的，只有左端出口打開后，出去了多少水，右端的喂水裝置才能喂進去多少水。我們換用“吃水量”這個詞來表達應該會更為準確，即我們通過檢測右端的喂水裝置被“吃”了多少水，來表征我們的左端出口處流出了多少水。同理，在我們擠出機上就可以通過測定擠出機“吃”了多少料，來表征機頭擠出了多少料。

3.1.2失重式米重計量控制系統的結構

計量系統包括：主框架、重力傳感器、開關閥裝置、支架、料斗托架、料斗、底座和沖擊錐等組成，如下圖：

                         失重式計量系統結構示意圖     杭州魔方米重控制系統實物圖

3.1.3 控制原理

通過精準實時測量擠出機實際吃料量和牽引速度，閉環調節螺桿速度實現動態補償，實現米重的連續均勻化。（控制方法為疊加控制，不會對原擠出機操作方式產生影響）

圖 1 米重控制原理示意圖

圖 2 杭州魔方安裝米重控制系統現場圖

3.1.4疑問一：如果擠出前纜芯外徑變化 1mm，那么通過米重控制系統后，擠出的平均壁厚是否就變化了 0.5mm ？

圖 3 擠出前線纜外徑變化影響的推導圖

我們控制米重實際上就是控制擠出層的截面積，從上面的數據推導可以看出，擠出前的纜芯外徑變化導致的壁厚變化，并不是簡單想象中的直徑差除以2。

3.1.5疑問二：對于纜芯外徑的變化，如何更好的控制米重？

方法1：可以讓員工定期（如20分鐘）用外徑尺測量擠出前纜芯外徑，在觸摸屏上更新纜芯外徑設置值，系統會自行調節。

方法2：增加不圓整大電纜測徑裝置，與米重控制系統對接，實現閉環自動控制（在下文簡述）。

3.1.5疑問三：對于異型導體的絕緣，如何控制米重？

對于扇型、瓦型、半圓型等異型導體的絕緣，其截面積的計算比較復雜，精確計算的輸入項很多，如果讓現場操作員工去計算，可行性很低，讓其輸入很多輸入項參數，太復雜，可行性也非常低。但我們可以通過把“纜芯外徑”的輸入項改為“中徑周長”，那么這個可行性就非常高了，只需技術部門制作一張對應表下發到車間執行，通過跟蹤幾次進行數據修正，即可實現有效控制。如下圖所示（涉及客戶隱私，已隱去具體數據）：

圖 4 異型導體中徑周長對應圖

圖 5 異型導體中徑周長公式推導圖

3.1.6米重控制系統的優點

3.1.6.1“測量”功能給我們帶來的好處

A、有累計產量統計功能，對用料統計、考核到班組等管理目標提供數據支持。

B、不管開不開自動控制米重，系統均可以記錄每盤線的實際米重曲線，對質量風險把控，以及對擠出機臺磨損老化情況的了解提供有效數據支持。

3.1.6.2“控制”功能給我們帶來的好處

A、把擠出壁厚的相對大的波動變?yōu)樾〉牟▌?dòng)，在滿足最小壁厚滿足要求的情況下，有數據支持地把壁厚“余量”往下降，實現降低材料成本。

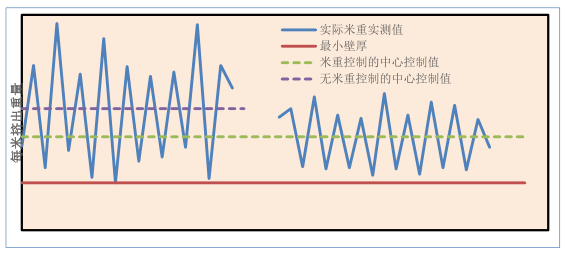

圖 6 米重自動控制效果示意圖

B、降低員工操作難度，減輕對主機手熟練程度的依賴，甚至可以實現一個主機手開多臺擠出機的目標。

4.實際應用收益計算

4.1失重式米重計量控制系統的應用收益計算

采用米重控制系統后一般節省原料比例為：1～10%

投資回報，本例按比較低的1.5%計算（未考慮OEE設備利用率，具體可根據實際情況重算）

產 量 * 工作時間 * 省料比例 * 材料單價

1000 kg/h * 24小時/天 * 300天 * 0.015 * 12.5rmb/kg

全年節約資金 = 145萬rmb

750 kg/h * 24小時/天 * 300天 * 0.015* 12.5rmb/kg

全年節約資金 = 72.5萬rmb

500 kg/h * 24小時/天 * 300天 * 0.01 * 12.5rmb/kg

全年節約資金 = 36.25萬rmb

250 kg/h * 24小時/天 * 300天 * 0.015 * 12.5rmb/kg

全年節約資金 = 18.125萬rmb

5.展望

5.1米重控制系統的前后技術延伸

5.1.1 擠出前纜芯外徑測量裝置

如上文3.1.5所述，為了讓擠出前纜芯外徑數據與米重控制系統自動對接，從而實現閉環自動控制，需增加不圓整大電纜測徑裝置。而激光測徑儀只能在一個或兩個維度測量不圓整大線徑纜芯的投影直徑，其測量值與測圓周長計算出來的直徑值是有較大差異的，不可直接實施。

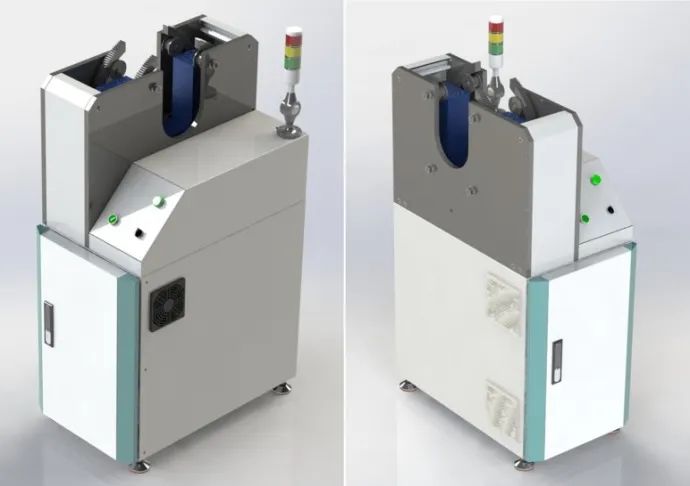

杭州魔方智能科技自主研發了通過增加一個來回圓周旋轉的機構，讓激光測徑儀旋轉起來，獲得一圈的數據求出平均數，則測量結果與外徑尺的測量值很接近，可以實施替代人工點檢。下圖為不圓整纜芯的激光投影測徑示意圖：

圖 7 不圓整纜芯的雙軸激光投影測徑示意圖

圖 8 杭州魔方旋轉激光測徑儀結構圖

5.1.2 米重?cái)?shù)據流

如上文3.1.6所述，米重控制系統的“測量”及“控制”數據對我們的質量把控以及降本決策有相當大的幫助，故米重?cái)?shù)據的導出顯得尤為重要。實施方法有：

A、觸摸屏上插入U(xiǎn)盤，定期導出。

B、無線數據采集，如：無線串口通信、Wifi通信、4G/5G移動網絡通信等，減少布線成本，實現一個車間一臺電腦完成數據采集，并存入數據庫中，方便后期的數據運用，如：局域網拷貝數據、車間大屏幕實時顯示米重曲線、與MES系統對接等等。

（待續...）
