Carl01 --- 2023-02-27 08:58:19
1
各位大佬，假設光纜中間是5.0 外圈2.0 需要放多少根才剛好絞合。 如果再加一層 2.0 ，又能放多少根絞合。有沒有這樣的計算EXCEL表格
812530915 --- 2023-02-27 15:30:03
2

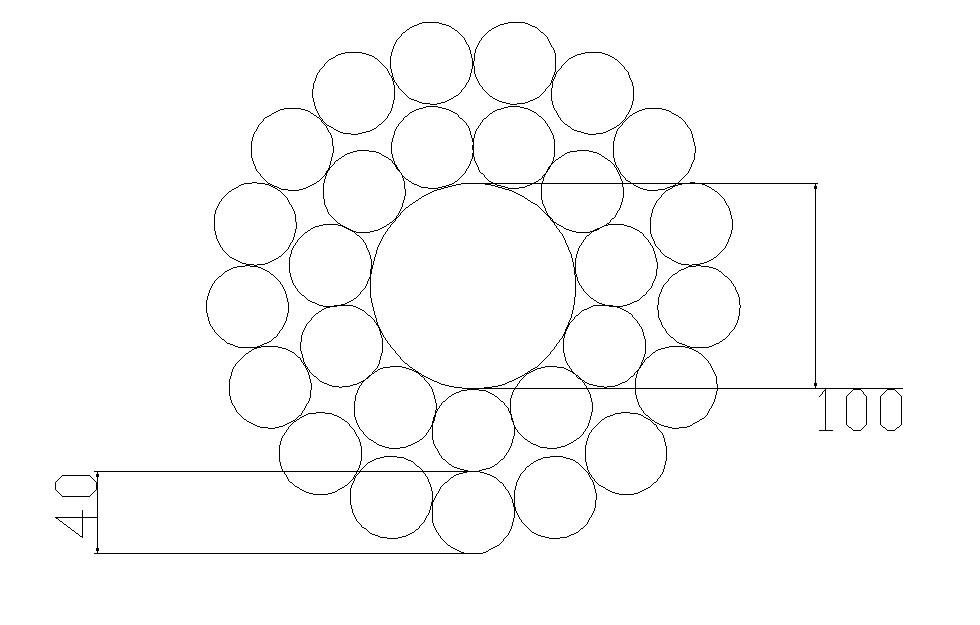

CAD畫圖
hl5825 --- 2023-02-27 15:30:22
3
我自己總結的公式，（中心徑+外圈單芯直徑）*圓周率/外圈單芯直徑，我一般算纏繞條數就這樣算的，不知道你能不能用。Carl01 --- 2023-02-27 16:01:37
4
謝謝兩位大佬 用CAD 太麻煩了 這公式可以 我試試看
1692719466 --- 2023-03-01 11:53:09
5
Carl01:各位大佬，假設光纜中間是5.0 外圈2.0 需要放多少根才剛好絞合。 如果再加一層 2.0 ，又能放多少根絞合。有沒有這樣的計算EXCEL表格
2層15，3層50
1692719466 --- 2023-03-01 11:55:06
6
Carl01:1692719466:各位大佬，假設光纜中間是5.0 外圈2.0 需要放多少根才剛好絞合。 如果再加一層 2.0 ，又能放多少根絞合。有沒有這樣的計算EXCEL表格
2層15，3層30
hrbustyuan --- 2023-03-01 22:30:29
7
一般規則的產品為，（內圓外徑+2*外圓單線的半徑）*3.14/外圓單線直徑，就得出外圓能排的芯數，總的來說算截圓直徑除以單線外徑��！
Carl01 --- 2023-03-02 11:24:16
8
hrbustyuan:一般規則的產品為，（內圓外徑+2*外圓單線的半徑）*3.14/外圓單線直徑，就得出外圓能排的芯數，總的來說算截圓直徑除以單線外徑��！
謝謝
Carl01 --- 2023-03-02 11:24:46
9
hl5825:我自己總結的公式，（中心徑+外圈單芯直徑）*圓周率/外圈單芯直徑，我一般算纏繞條數就這樣算的，不知道你能不能用。
收到 謝謝大佬
shcableb --- 2023-03-05 09:22:13
10
第3層比第2層多6根
