電線電纜網 > 電力電纜 > 變頻電纜假定直徑計算方法（完整版）
變頻電纜假定直徑計算方法 - 無圖版
zwh227912 --- 2023-03-31 15:50:32
1
關于變頻電纜假定直徑的計算，有3個疑問，請教一下
一、計算成纜外徑
是采用（D1*3+D2*3）/6*3，還是直接主線D1*3，還是分規格，比如10mm2以下的采用第一種計算，10mm2及以上采用第2中計算方法；這3種計算方法，你們是采用哪種？ 依據是什么？是經驗，還是有什么標準？
二、計算銅帶繞包外徑
銅帶繞包，是按12706上的表A.3的 金屬屏蔽使得直徑增加值計算， 還是忽略不算（銅帶繞包外徑=成纜外徑），有的公司是直接不算的，用成纜外徑來計算后道工序
三、計算隔離套
有屏蔽有鎧裝的，是成纜外徑+隔離套厚度*2，，還是成纜外徑+內襯層（0.4或0.6*2）+隔離套厚度*2=隔離套假定直徑
，其中計算要不要加上內襯層的厚度和銅帶繞包的厚度，再加上隔離套厚度
YJP --- 2023-04-02 07:16:59
2
變頻電纜有國標嗎?
1511406998 --- 2023-04-03 10:09:14
3

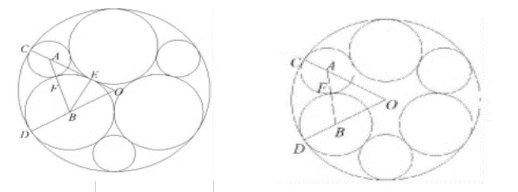

看圖就懂了，如果主線芯三芯成完纜邊縫放的下小線芯，就可以按三芯成纜計算（如左圖），如果放不下就得按右圖排列
匿名 --- 2023-04-03 11:05:53
4
大家看看第2個和 第3個問題， 都說說自己的見解
1511406998 --- 2023-04-03 11:22:12
5
第二三個問題，金屬屏蔽和內襯層的厚度肯定要加的啊
FayeDu --- 2023-04-13 10:55:19
6
第一個看自己企標規定 。第二個金屬屏蔽層要加的。第三個要加內襯層厚度
zwh227912 --- 2023-04-23 16:24:55
7
5樓，6樓，都說要加內襯層厚度，有隔離套，不是直接加隔離套厚度嗎， 為什么還要先加內襯層，在加隔離套
