電線電纜網 > 新產品 新技術 > 關于偏心儀的技術路線（完整版）
關于偏心儀的技術路線 - 無圖版
長杰儀器 --- 2023-08-24 16:33:38
1

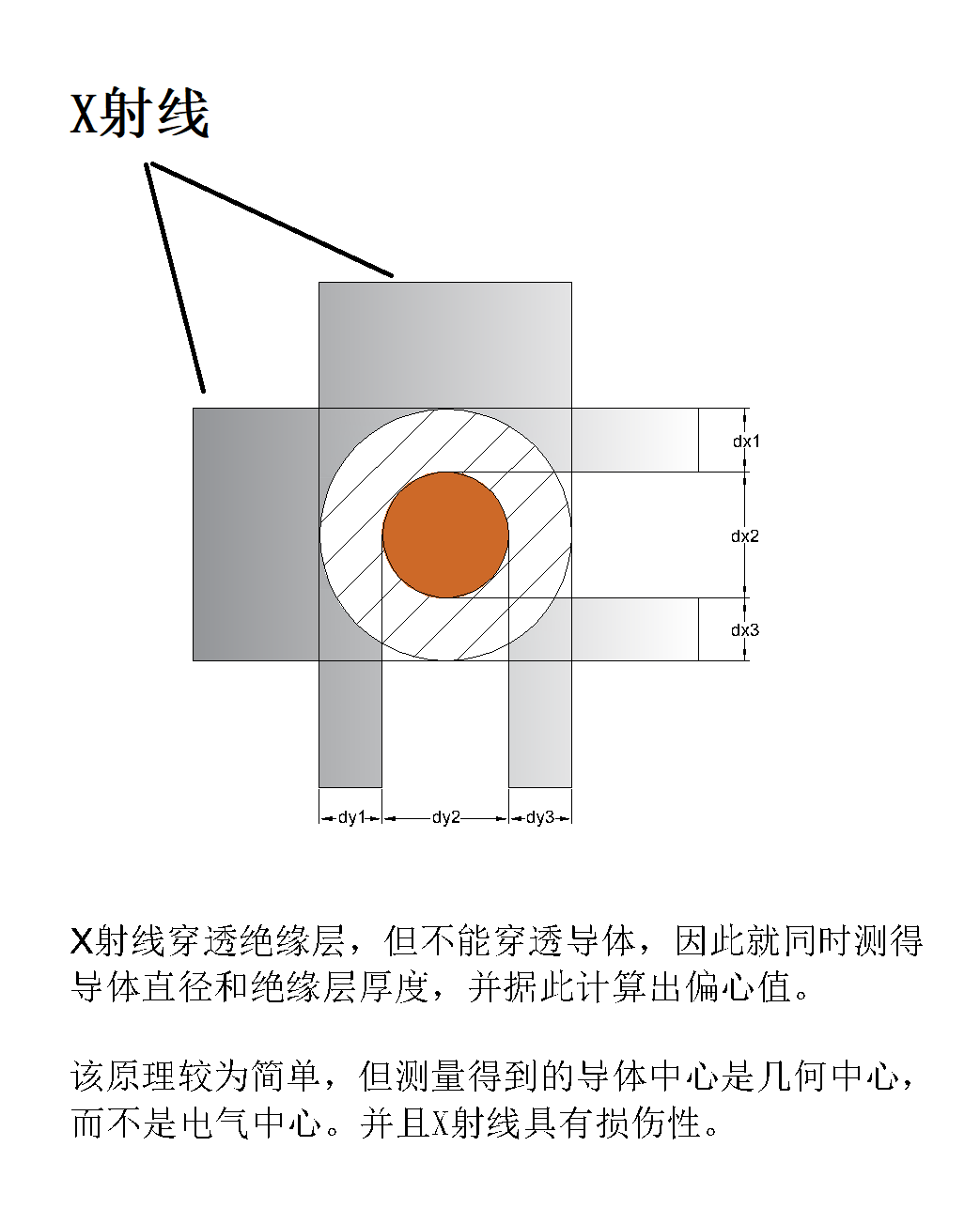

線纜偏心測量儀目前有兩條技術路線，一是X射線穿透式，二是光學測徑+電磁感應測導體中心的方式，前者測量的是導體的幾何中心，后者測量的是導體的電氣中心。

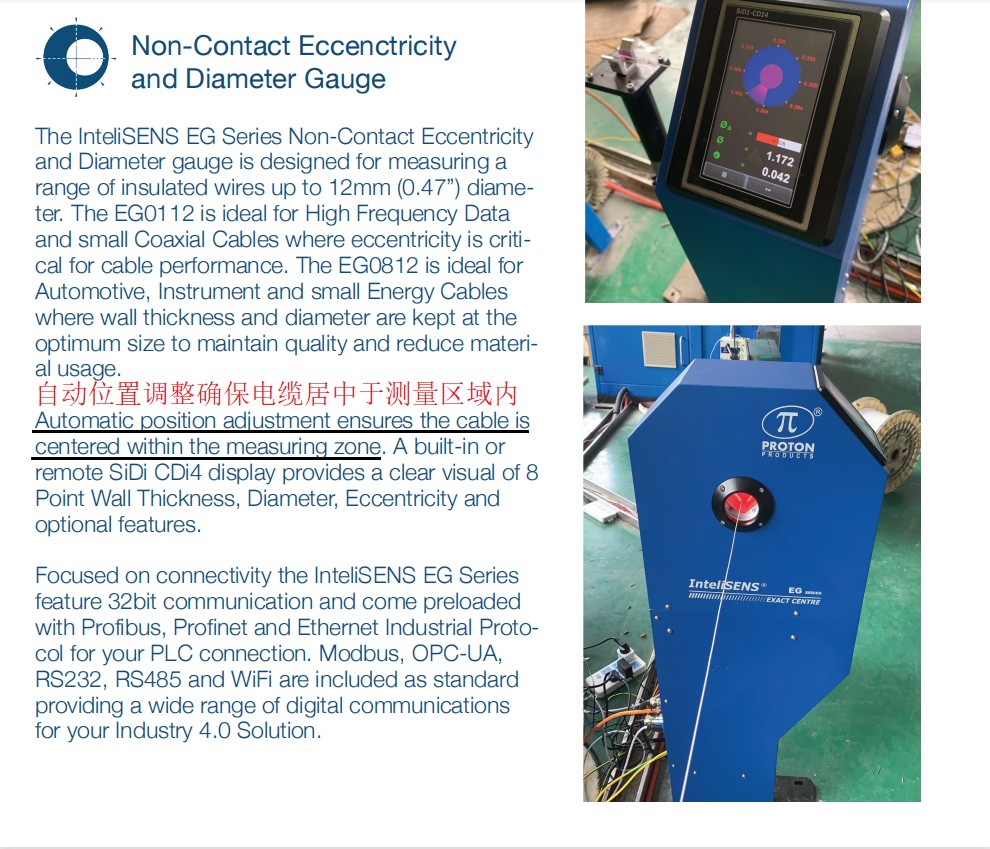

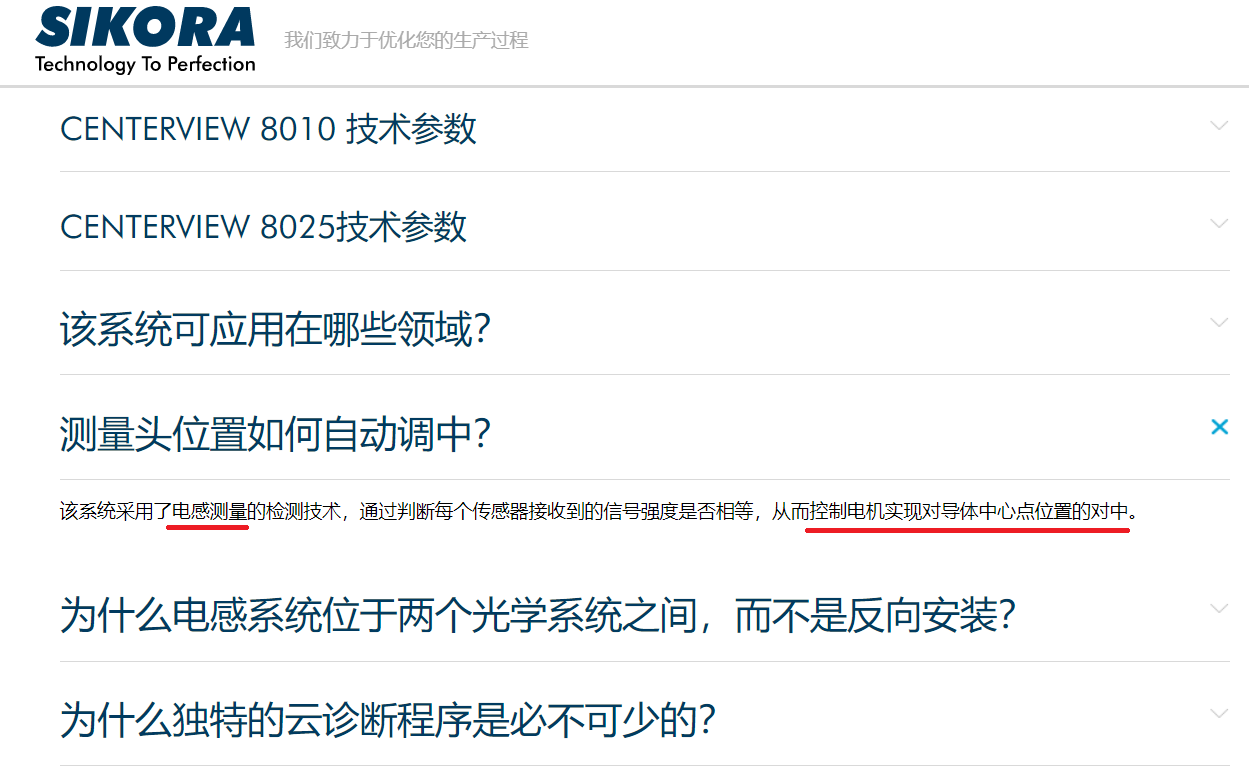

我們知道，幾何中心≠電氣中心，而線纜在實際應用中要求考察的就是其電氣中心，因此第二種技術路線更符合需求。目前國外品牌大多采用這種方式，并且在實現方式上，也都依靠電機自動調整位置來確保導體居中，這就存在了測量延時誤差的問題。
因為電機首先有一個響應時間（毫秒級），其次調整到位也有一個過程（毫秒級）。線纜的高速抖動是很常見的，因此就會出現這樣的情形：光學測徑部分得到了準確的數據，而導體居中的動作較為遲緩，從而導致偏心值出現偏差。
我們正在研制的偏心儀將采用新的方式，通過軟件算法實現線纜外徑和導體中心位置的同步測量，從原理上保證了更高的測量精度。
9月4-7日，我們在上海線纜展有展出，展位號：E5G47。歡迎前來交流！
Ericzll --- 2023-08-25 15:29:30
2
買買買
qq83084846 --- 2023-11-04 16:58:31
3
動動手指，荷包撐起，謝謝樓主，恭喜恭喜
CKL001 --- 2023-11-17 10:20:38
4
CCD光源就是配的LED光源，應該沒錯吧！
xxn --- 2023-12-29 08:51:39
5
樓主應該解釋得更清楚一些，何謂“電氣中心”，是通電后圓形電場強度的幾何中心嗎？如果是是正規絞的圓形導體（類似圓形實心導體），理論上這兩個中心差異應該很小，可否有相關數據。另外產品都需要檢測，可是目前檢測偏心度都是以幾何中心為標準的。極端的情況下會不會出現“電氣中心”與幾何中心相差很大，導致擠出的產品局部最薄處厚度不合格呢？
