智能投影儀采用機器視覺技術，拍照取像并在專業的軟件中進行圖像分析和各種計算，對電線電纜結構尺寸進行精準高效地測量，智能投影儀將逐步并完全取代傳統投影儀。

鏡頭是機器視覺的核心部件之一，它對影像測量的精度起著關鍵的作用，有普通FA鏡頭與遠心鏡頭之分。下圖Figure 1~ Figure4列出了兩種鏡頭不同的工作狀態及獲取圖像的不同結果。

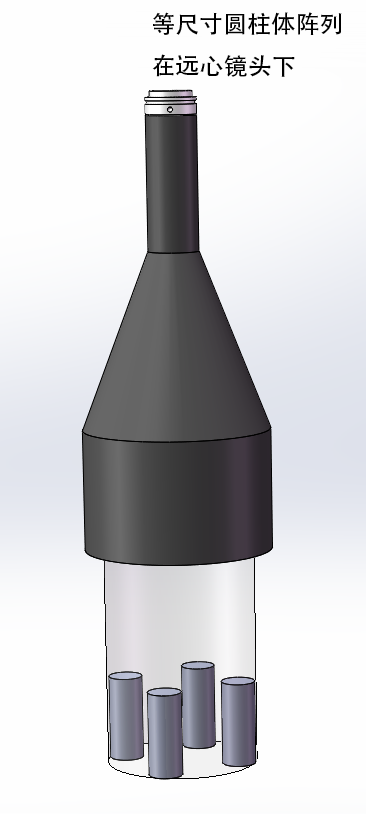

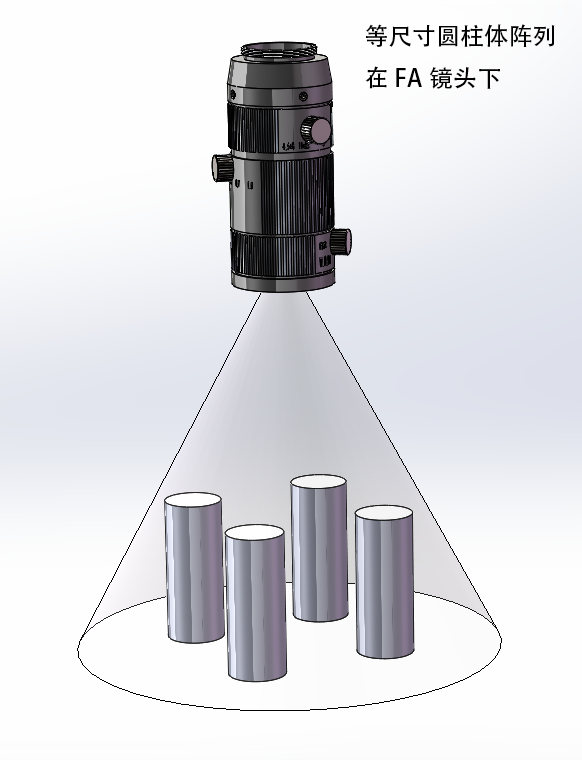

Figure 2 遠心鏡頭（左）與FA鏡頭（右）拍攝圓柱體陣列

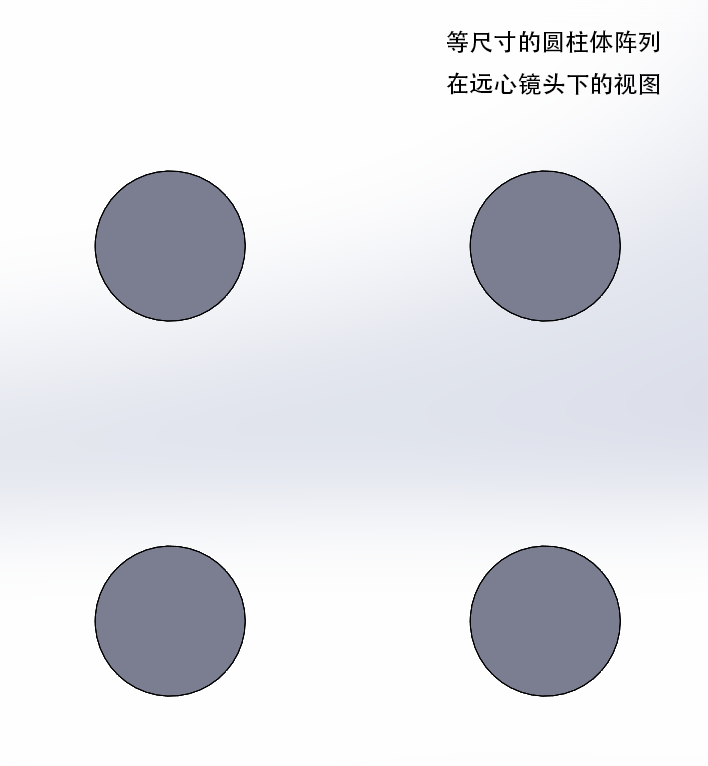

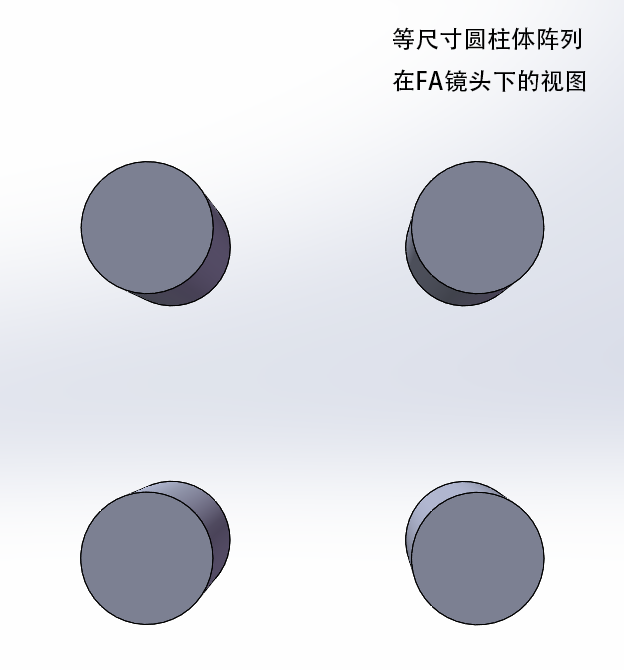

Figure 3 遠心鏡頭下（左）與FA鏡頭下（右）圓柱體陣列的視圖

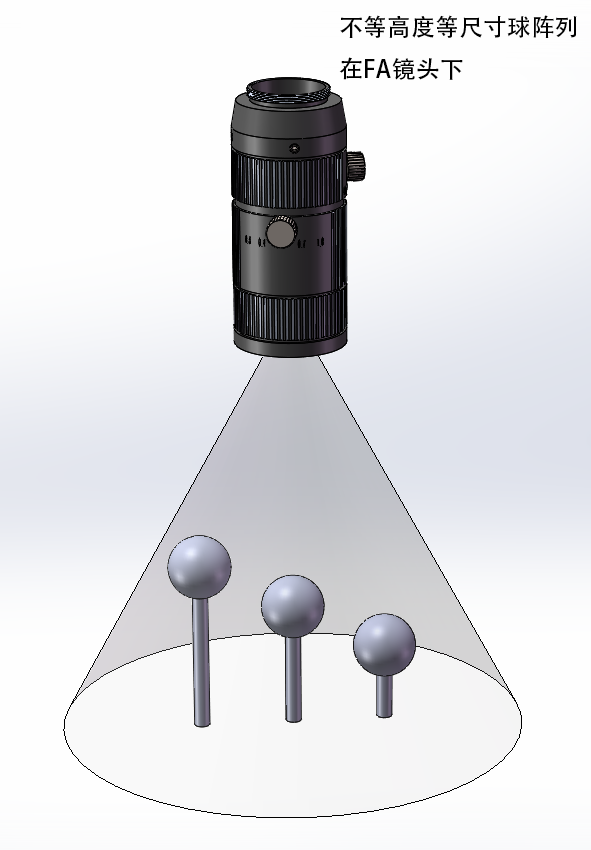

Figure 3 遠心鏡頭（左）與FA鏡頭（右）拍攝等徑圓球不等高陣列

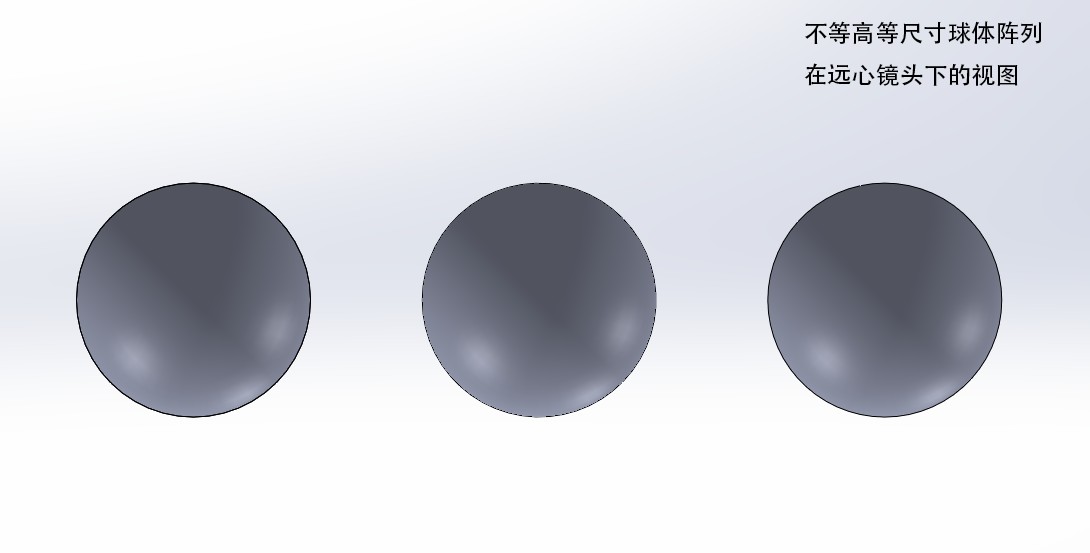

Figure 4 遠心鏡頭下（左）與FA鏡頭下（右）等徑圓球不等高陣列的視圖

下面以實例說明FA鏡頭取像對測量結果的影響。

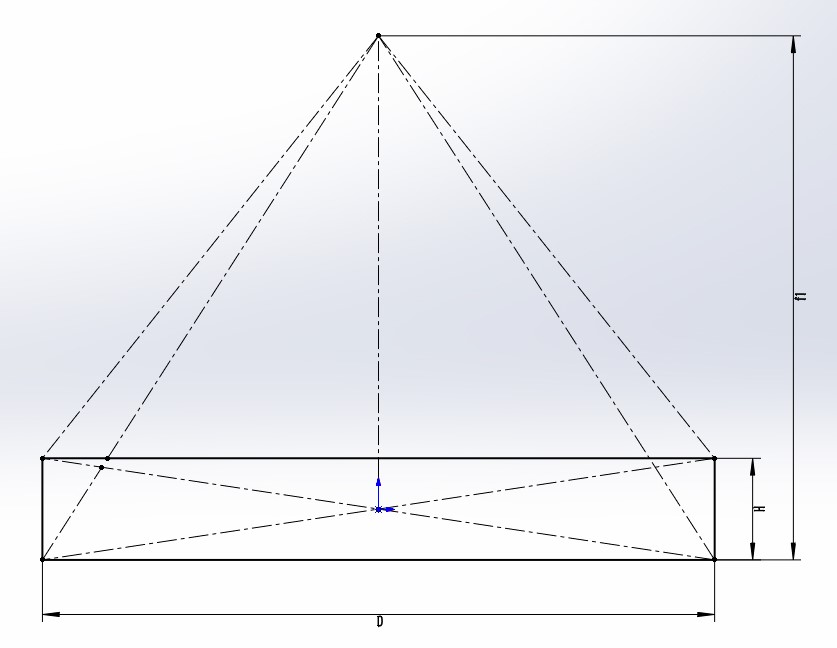

Figure 5 樣片厚度對測量結果的影響

圖中，f1為物距，假設鏡頭焦距為f0，樣片直徑D，樣片厚度H，成像直徑D0

………….（1）

……….（2）

理論上，如公式（1），成像直徑大小與焦距和物距的比值成比例關系，該比例也就是鏡頭的倍率。

實際操作過程中，樣片始終是有一個厚度值，從公式（2）可以看出，D0”始終大于D0，而且樣片的厚度H越大，D0”與D0相差就越大，舉例說明，假設f1=500mm，D=50mm，H=0.5mm，則有

直徑D=50的樣片，厚度為0.5mm的話，影像測量的結果將為

由此可以看出，F(xiàn)A鏡頭取像，樣片的厚度變化將對測量結果帶來較大的偏差，而遠心鏡頭取像，樣片的厚度變化將不會有影響。當然，通過合理配置f0、f1參數也可以大大縮小其測量偏差，但也會因此需要更大的設備空間，所以需要綜合考慮、合理配置，不能因?yàn)閮煞N鏡頭巨大的價差而盲目選擇，最終有違精密測量的目標。
