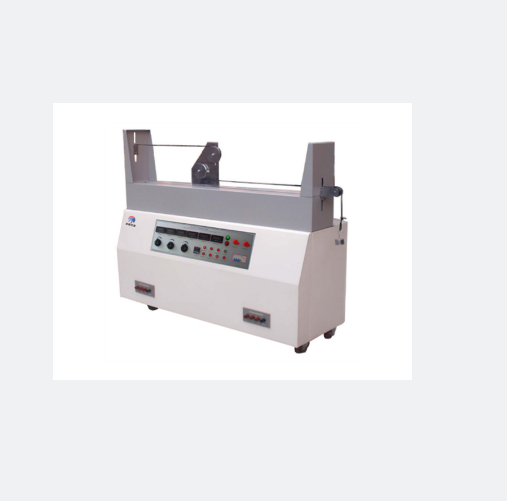

BG5314電纜曲撓（二.三輪）試驗機
適用范圍：
二.三輪曲撓儀是兩委會根據目前國際市場的需要。增補的
GB/T5013.8-2008/IEC60245.8：1998額定電壓450/750V及以
下橡皮絕緣電纜第8部分；特軟電線的新型合二為一的檢測儀
器，其性能結構既能滿足原來GB/T5013.1-2008、GB/T5013.8-2
008、GB/T5023.2-2008 標準，又能滿足GB/5013.8-2008新標準。 本儀器外觀設計新穎，性能結構可靠，操作方便，一機兩用。測試數據準確性高，是目前市場上比較理想的測試儀器。 它
適用于測定額定電壓450/750V以下，兩芯或兩芯以上聚氯乙烯
絕緣電纜或橡皮絕緣及特軟電線的機械強度。不適應于標稱截
面積大于4mm2的軟電纜及同心式膠合大于2層，膠合芯數大
于18芯的電纜。
對應標準：
GB5023-2008
GB5013-2008
主要技術指標：
u 測試試樣類型：二芯單相、三相三線、三相四線可通過開關進行轉換。
u 測試方式：空載、單相（二芯）、三相（三相三線/三相四線）可任選擇。
u 實驗電壓、電流可通過儀表監(jiān)控，并可通過開關在測試范圍進行無級增減，精度要達到0.1級。
u 設備能自動記錄曲繞次數
u 測試結果判定方式：
A、指示燈指示：A、B、C、N相斷線并自動停機并報警。
B、指示燈指示：A、B、C、N各相線間短路并自動停機并報警。
C、指示燈指示：A、B、C、N與滑輪短路并自動停機并報警。
D、指示燈指示：各線正常通電。
u 小車運行速度：二滑輪為0.33 m/s、三滑輪為0.1m/s
u 荷重砝碼：二輪為0.5Kg、1.0Kg、2.0Kg、3.0Kg、7.0Kg各2個 / 三輪為21N、28N、42N各2個
u 滑輪直徑：二輪曲撓60mm×2，80mm×2，120mm×2，160mm×2，200mm×2；三輪曲繞40 mm×3，45 mm×3，50 mm×3
u 工位：兩個（可同時進行二輪和三輪試驗，即一套機構兩套輪組）三輪互相扭轉18度角
u 測試電壓：AC0- 380V/ 60Hz可調
u 測試電流：0～35A或可依客戶要求
u 計數器： 電子式、6位數，到達設定次數自動停機
u 外形尺寸：1880mm×530mm×1500mm
u 電源：AC 380±10%V、35A
