電線電纜網 > 擠塑 擠橡 發泡 > 求助一個PVC外被半擠管配模（完整版）
求助一個PVC外被半擠管配模 - 無圖版
billma --- 2024-04-13 14:38:47
1
PVC線 SJT 14/3C 外徑φ9.5mm，
3芯絞合外徑φ7.2mm，
求助一個90機半擠管押出內外模尺寸。
w2004005 --- 2024-04-13 15:23:43
2
內：7.6 外：11.9
游客 --- 2024-04-13 15:46:27
3
半擠管的，外模你確定要11.9嗎？
286052293 --- 2024-04-13 15:56:31
4
billma:PVC線 SJT 14/3C 外徑φ9.5mm，
3芯絞合外徑φ7.2mm，
求助一個內外模尺寸。
外模10.0就行
ltzk80054 --- 2024-04-13 18:16:10
5

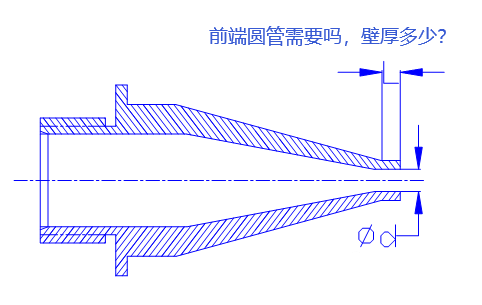

半擠管也即半擠壓，和擠壓式配模相近，芯比纜徑大0.3~0.5，套比外被外徑大0.3~0.5，3芯7.2外徑的話選7.6的芯（凸出部分壁厚0.5~0.8），9.8的套可以了，冷卻之后回縮外徑就差不多是9.5~9.6這樣
w2004005 --- 2024-04-15 09:50:24
6

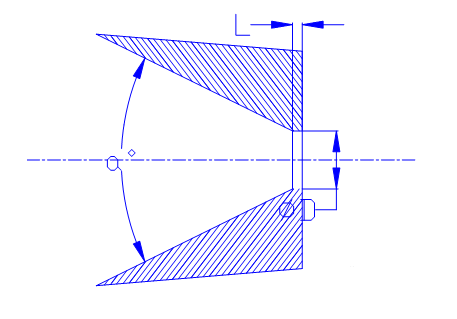

游客:半擠管的，外模你確定要11.9嗎？論壇里有這方面的資料，外模一般是用內模的孔徑加上兩倍的內模管厚度，我這里根據我們以前的實際生產情況，在這個基礎上放了一點，擠出速度可以快一些
YJPEPE --- 2024-04-16 14:36:52
7
16276283 --- 2024-05-17 09:10:16
8
擠管模不需要那么精確，生產時調下模間距就行了
