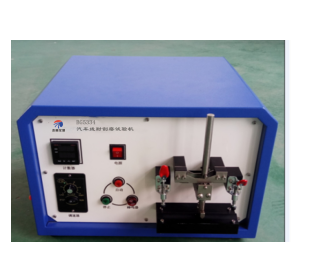

汽車電線耐刮磨試驗機 - 無圖版
pengli888 --- 2024-07-10 13:08:51
1
適用范圍：
本試驗機適用于檢測汽車用聚氯乙烯絕緣低壓電纜的絕緣耐磨強度試驗，是生產汽車電線的必備檢測儀器。此試驗設備包含了一個設計用于刮磨絕緣表面的裝置。該刮磨裝置沿著電線軸線雙向運動,當刮針磨穿絕緣與導體接觸時,設備自動停止工作,當前計數器停止計數.當計器到達設定次數時本機會自動停止工作.
對應標準：
STE PSA 9609503299《單芯電纜》 ；
JASO D611-94《汽車用小直徑薄壁絕緣低壓電線》 ；
VW 60306《單芯無屏障低壓線》 ；
DIN 72551 Part5(February 1993)《公路車輛用低壓電纜（單芯、無屏障、薄壁、PVC絕緣）試驗要求》 ；
SO 6722-2002《公路車輛用無屏蔽低壓電纜》 ；
JB/T 8139-1999《公路車輛用低壓電纜（電線）》 ；
QC/T 730-2005《汽車用薄壁絕緣低壓電線》
主要技術指標：
u 適用線徑：0～15.00mm；
u 刮針直徑：0.45mm±0.01mm/3米(0.25mm±0.01mm另訂)；
u 頻率：往復55次/min±5次/min（一個來回移動為1次）；
u 刮針位移（長度）：20mm±1mm；
u 刮磨長度：10mm/12mm/15.5mm±1mm (20mm或以下可調)；
u 計數器：0 ~ 999999次；
u 砝碼：400/500/714/750/100克±5克/各1；
u 試驗電壓:約8~10V；
u 電源：AC 220V / 50Hz；
