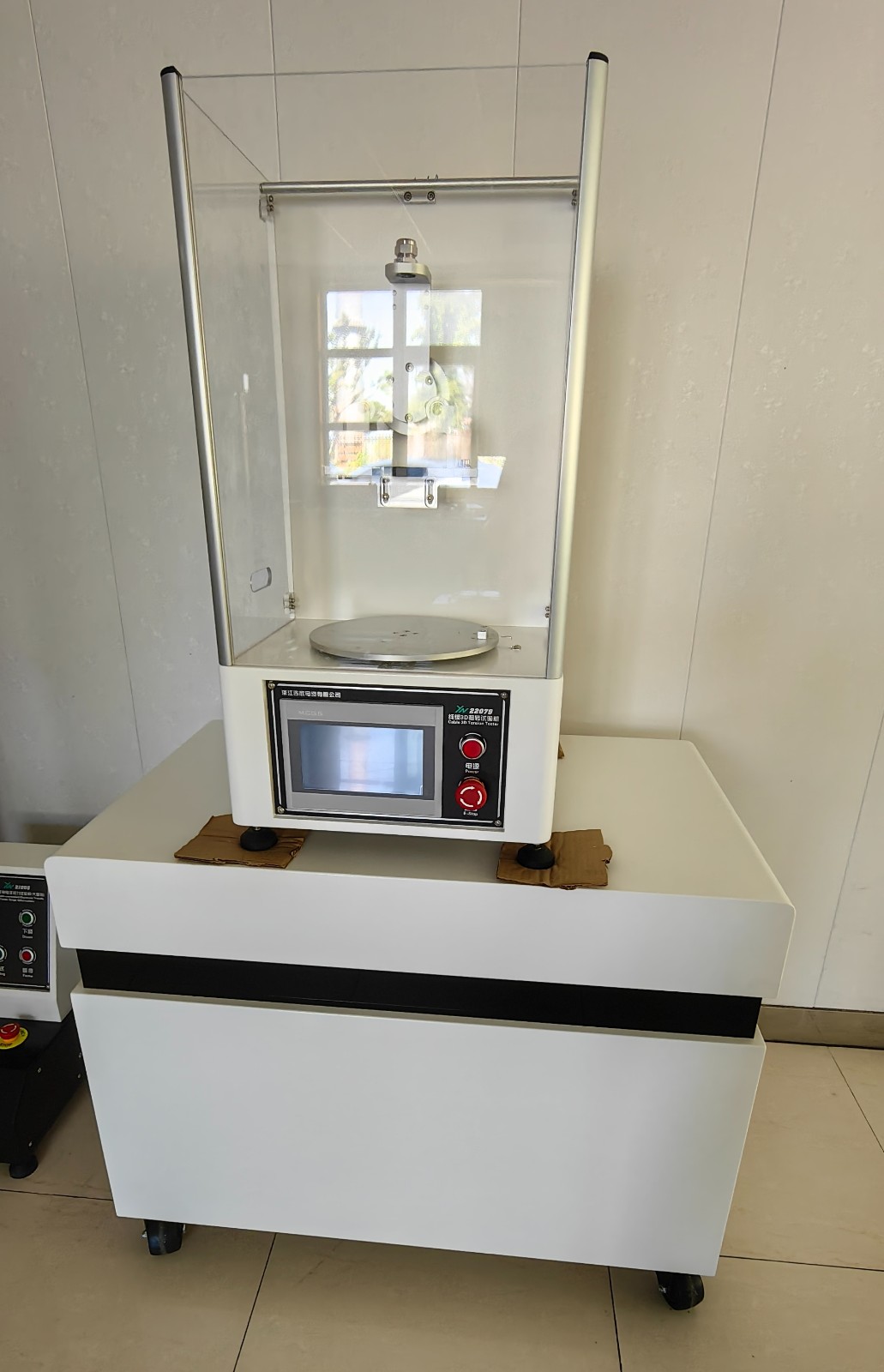

YN22079線纜3D扭轉試驗機（一組式300mm）
產品介紹：
線纜3D扭轉試驗機適用于TUV、VDE、UL等高柔性電纜檢機械性能的檢測，機臺結構為垂直式設計結構。本儀器主要用于高柔耐彎曲柔性電纜、柔性拖鏈電纜、機器人機械手柔性電纜、拖曳電纜、移動電纜、傳感器/編碼器電纜、伺服電機電纜，等具有高柔性、耐彎曲、循環彎曲不斷芯、不變形等特性的電纜進行反復扭轉、彎曲試驗,以檢測電纜在反復扭轉試驗中承受塑性變形的性能和突顯出來的缺陷。本儀器可廣泛應用于質量監督行業、金屬、工業機器人行業以及電纜電線等生產制造廠家。
標準：
? TUV Rheinland 2 PfG 2577/08.16 Requirement for Cables used in Robot System。
技術參數：
? 試樣直徑：Φ1mm～Φ20mm；
? 垂直扭轉長度：300mm
? 試驗工位：1工位；
? 夾具類型：夾塊式，手動夾緊；
? 上端轉子的轉動角度范圍：1°~±90°；
? 上端轉子的轉動速度范圍：60 r/min；
? 下端轉子的轉動角度范圍：1°~±270°；
? 下端轉子的轉動速度范圍：60 r/min；
? 旋轉角度和轉動角度范圍可調。
? 操作方式：觸摸屏操作；
規格：
? 外形尺寸：主機420mm×580mm×830mm；
底柜10000mm×6000mm×8000mm。
? 電源：AC 220V 50/60Hz 10A.。
