抑制火焰垂直蔓延能力成束燃燒設備 - 無圖版
summer0707 --- 2024-08-29 10:13:13
1
蘇州宇諾儀器有限公司 張工/18994425132（微信同號）

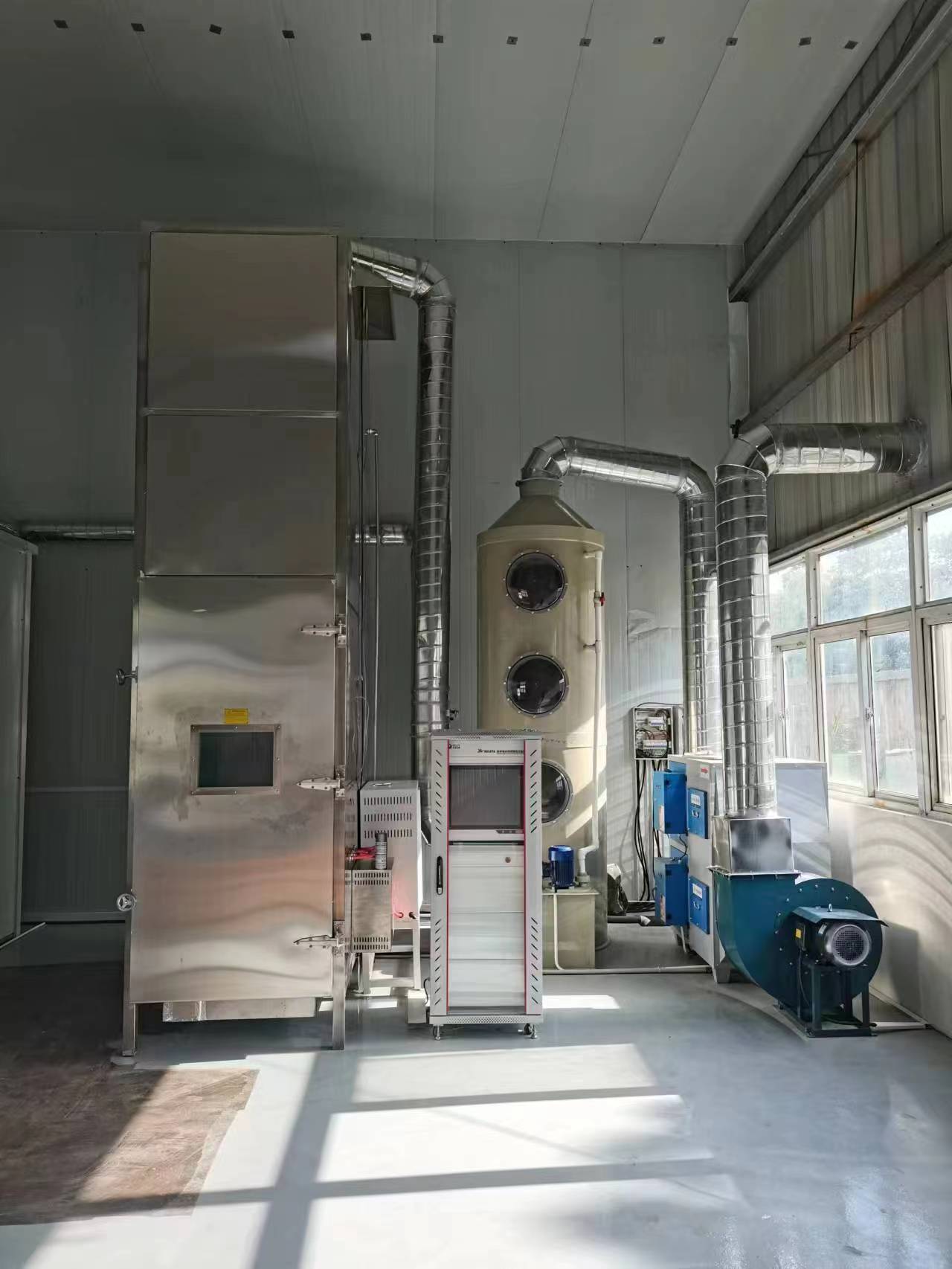

YN52127A成束電線電纜燃燒試驗機
產品介紹：
成束燃燒試驗裝置適用于IEC60332—3—10；2018《垂直安裝的成束電線或電纜的火焰垂直傳播試驗》標準，用來評價垂直安裝的成束電線電纜或光纜在規定條件下
能力。
標準：
? GB/T 18380.31、32、33、34、35、36：2022；
? IEC 60332—3—10、22、23、24、25：2018；
技術參數：
? 不銹鋼測試箱體內部尺寸為1,000(W)mm×2,000(D)mm×
4,000(H)mm，中間填充礦棉材料箱；
? 箱體底部距前墻150mm有一個進氣空間為800(W)×400(D)mm的孔；
? 進氣管道截面積：240cm2；
? 進氣量：5000±500L/min；配風速傳感器檢測；
? 頂部排氣空間為300(W)mm×1,000(D)mm；
? 標準不銹鋼梯尺寸為500(W)mm×3,500(H)mm，1個；
? 寬型不銹鋼梯尺寸為800(W)mm×3,500(H)mm，1個；
? 帶狀標準丙烷燃燒器裝置2個；
? 文丘里氣體混合裝置2個；
? 壓力表及減壓閥裝置，可調節丙烷及空氣壓力為0.1Mpa；
? 氣源的控制與調節：空氣流量為質量流量計10～100L/Min
可調，丙烷流量為質量流量計2～20L/Min可調；各兩個；
? 電腦控制可自動關閉氣源；
? 自動設定燃燒測試時間，到時可自動切斷氣源；
? 箱體內壁熱電偶，可顯示箱體內部溫度；
? 箱體頂部配帶強制滅火噴淋裝置；
? 試樣鋼梯上部配帶自動吊裝裝置；
? 軟件操作界面，可控制/顯示流量、進氣風量、試驗時間等參數；
規格：
? 燃燒箱體外形尺寸：1150mm(W)×2150mm(D)×5110mm(H)；
? 控制箱外形尺寸：600mm(W)×600mm(D)×1600mm(H)；
? 電源：AC220V，50/60Hz, 2A；
? 氣源：丙烷、干燥壓縮空氣（客戶自備）。
