電線電纜網 > 電力電纜 > 電力電纜成纜外徑如何控制？（完整版）

電力電纜成纜外徑如何控制？ - 無圖版

XKFY --- 2024-10-05 15:22:34

1

請繳各位大神：現在電力電纜導體為圓形結構，成纜時采用PP 填充料，目前成纜時電纜外徑均超出工藝外徑，有什么好的辦法能夠有效控制成纜外徑？電纜設備為3150盤絞機。

shuishuaia --- 2024-10-05 16:00:25

2

絕緣線芯大了？
游客 --- 2024-10-05 16:45:10

3

1、檢查絕緣線芯外徑是否超出工藝規定；
2、如絕緣外徑未超工藝，減少填充
psy --- 2024-10-05 17:05:10

4

填充不要用多，包帶要扎緊
小周 --- 2024-10-06 08:27:45

5

1、核對工藝是否合理
2、檢查前道工序是否按工藝要求生產
3、檢查配模

dianlan2019 --- 2024-10-06 08:47:22

6

一，檢查工藝要求是否正確。
二、檢查絕緣外徑是否符合工藝要求。
三、成纜時填充圓整就行，同時包帶一定要扎緊。
xxn --- 2024-10-07 08:42:44

7

1、工藝上必須精準計算各個縫隙填充繩的規格搭配，優化工藝（能填一根的不用兩根，選取盡可能與常見規格上靠）；
2、填充繩廠家的相對應的規格外徑也必須比較準確，最好是PP繩有一點擰絞成型，材料檢驗時要把關；
3、當然樓上其他說的繞包緊也非常重要；
上述三者配合，工人師傅經過一段時間摸索，就能做出外觀圓整，外徑也符合工藝要求的纜芯。
游客 --- 2024-10-07 10:40:05

8

20141288 --- 2024-10-07 10:41:47

9

現場在跟填充有一段時間了，工藝上不難算出每根電纜的縫隙，然后將縫隙面積折算成圓形的直徑，例如：3*16 0.6/1KV  外緣縫隙折算成圓的直徑大概在 φ4.7左右，正好買的填充繩有一根 扭實了測量4.8-5左右。 就填的這個。
跟蹤下來 按實際絕緣線芯算的成纜外徑，填圓整了之后會超0.5-1個。當然也有的不會超。
跟蹤下來主要的問題就是填充廠家的填充規格不能精確控制，由于測量方法有差異，還有廠家也不可能備那么多號。我們要買φ4的填充，他發個直徑4.8-5過來，我們要買φ6的填充，廠家一換標簽 就變成φ6個的了，還是4.8-5個大。
導致工人在現場也困惑。我們工藝也不好下，現在下填充工藝，一開始 我是下填充的尺寸，后來沒辦法了（2家填充的廠家標的號不一樣，實際大小也不一樣），只能下電纜縫隙的尺寸，要工人測量填充往工藝上靠。基本上能指導工人生產了。
20141288 --- 2024-10-07 10:59:34

10

關于：PP繩有一點擰絞成型。
之前的填充廠家來的填充網狀撕裂繩是帶扭的，有的質量不好，發硬的。跟工藝差別大，畢竟帶扭成型的 ，變成繩了，填在縫里往兩邊攤不下來。跟工藝的算法有差別。
后來換了一家柔軟些，并股的 是用綁線 收攏的，能符合工藝計算的規律。
成型的優點就是能支撐起來，靠線芯兩邊的小縫不填也行，畢竟中間撐住了。 缺點是填充扭起來 重疊的地方 鼓在外面。不重疊的地方?jīng)]事，一大一小。
不成型的 ，用綁線收攏的，能入縫。缺點  （會不會填的用量多了，沒考究過）
20141288 --- 2024-10-07 11:24:19

11

能填一根不填2跟，最多填2跟，多了容易跳到別的縫里。
2芯的沒事，今天我看2芯的 2*16 填了4根（1*φ4.7+3*40），這個明明可以填（2*4.7）的，工人為了帶零頭
以前（1*φ4.7+2*40）小一點，今天多一根40，外徑超0.3左右。圓溜溜的，擠壓式要圓，要頭尾成纜外徑一致，擠管沒事。

Xiang482649 --- 2024-10-07 16:32:39

12

20141288:

現場在跟填充有一段時間了，工藝上不難算出每根電纜的縫隙，然后將縫隙面積折算成圓形的直徑，例如：3*16 0.6/1KV  外緣縫隙折算成圓的直徑大概在 φ4.7左右，正好買的填充繩有一根 扭實了測量4.8-5左右。 就填的這個。

跟蹤下來 按實際絕緣線芯算的成纜外徑，填圓整了之后會超0.5-1個。當然也有的不會超。

跟蹤下來主要的問題就是填充廠家的填充規格不能精確控制，由于測量方法有差異，還有廠家也不可能備那么多號。我們要買φ4的填充，他發個直徑4.8-5過來，我們要買φ6的填充，廠家一換標簽 就變成φ6個的了，還是4.8-5個大。

導致工人在現場也困惑。我們工藝也不好下，現在下填充工藝，一開始 我是下填充的尺寸，后來沒辦法了（2家填充的廠家標的號不一樣，實際大小也不一樣），只能下電纜縫隙的尺寸，要工人測量填充往工藝上靠�；旧夏苤笇�(dǎo)工人生產了。


Xiang482649 --- 2024-10-07 16:36:08

13

20141288:

現場在跟填充有一段時間了，工藝上不難算出每根電纜的縫隙，然后將縫隙面積折算成圓形的直徑，例如：3*16 0.6/1KV  外緣縫隙折算成圓的直徑大概在 φ4.7左右，正好買的填充繩有一根 扭實了測量4.8-5左右。 就填的這個。

跟蹤下來 按實際絕緣線芯算的成纜外徑，填圓整了之后會超0.5-1個。當然也有的不會超。

跟蹤下來主要的問題就是填充廠家的填充規格不能精確控制，由于測量方法有差異，還有廠家也不可能備那么多號。我們要買φ4的填充，他發個直徑4.8-5過來，我們要買φ6的填充，廠家一換標簽 就變成φ6個的了，還是4.8-5個大。

導致工人在現場也困惑。我們工藝也不好下，現在下填充工藝，一開始 我是下填充的尺寸，后來沒辦法了（2家填充的廠家標的號不一樣，實際大小也不一樣），只能下電纜縫隙的尺寸，要工人測量填充往工藝上靠。基本上能指導工人生產了。

討論下，我計算出來的外緣縫隙面積是 48.43mm2，按照填充有個系數0.9 算下來折算圓的直徑φ 7.5mm。探討下哪里存在問題。

20141288 --- 2024-10-08 09:38:06

14

縫隙面積除以3  你這個是整體的面積

20141288 --- 2024-10-08 09:39:23

15

http://m.jqgyxcq.com.cn/ShowPost.aspx?ThreadID=304852
這里面 1樓和最后一樓有我的表。看最后一樓剛發的
20141288 --- 2024-10-08 10:05:49

16

樓主：盤絞 我跟蹤了2回 不多   能用1根用一根，3*300+1*150 用的一根 真圓
反而3*240+1*120 大邊縫 略大 小邊縫2根拼的，一開始外徑?jīng)]控制好，超2-3個。

小線外徑填圓了都超0-1個左右，大線填圓了 我覺得超1-2個正常左右。你填充不能少，少了線又不圓。除非就不填圓。

等芯還好，不等芯主要控制中心不能多也不能少，多 了 3+1 地線鼓在外面。少了撐不起來。

下面詳細：
1是
3*300+1*150 算下來縫隙直徑 2*φ16.4+2*φ11.9+1*φ11.1實際
2*φ20+2*φ13+1*φ13（填充標號，標號大，φ20 扭起來17左右，φ13填充扭起來11.5左右，中心加了用φ13 實際11.5  ） 沒問題 ，圓溜溜的
2是：
3*240+1*120  算下來縫隙直徑 2*φ14.9+2*φ10.7+1*φ9.9  實際 填還是用φ20的填大邊縫，略大，小邊縫是 用φ8+φ6湊成φ11 好像， 小邊縫填充老是跑大邊縫了，第一根沒開好，第二根填充加了張力，好點。就是沒有合適的填充繩，有
合適的用一根還是很好控制的。
（填小邊縫的 ，舊的填充的質量不太好，到尾部自重小了，張力又不夠，尾部又硬，不服帖。兩根其中一根老是跑，一跑就變形）
Xiang482649 --- 2024-10-09 11:27:58

17

20141288:

縫隙面積除以3  你這個是整體的面積


謝謝纜友了，我是按整體面積算的填充用量。

XKFY --- 2024-10-09 16:02:54

18

謝謝各位的發言，另外還有一個問題，3150型成纜機是履帶牽引，繞包填充再圓整，經履帶一碾壓，又變形了，電纜又不圓整了
20141288 --- 2024-10-10 09:14:01

19

確實也遇到過，過盤絞牽引沒事，盤絞上圓了，上150 一壓又扁了，
哎。我想忽略外力的作用，還是里面結構不穩定，填充不緊實。 要他們調150牽引氣壓。還有本來這個并股繩不如 填充條穩定。
20141288 --- 2024-10-10 09:49:44

20

1.25MM 1+6機器上 3+2  等結構不穩定的， 內繞包內襯，外鋼帶一勒，一晃蕩，填充剛剛好按縫隙面積填充，還是有點失圓，要圓就要多填一點點，多填就超外徑
yangy321 --- 2024-10-11 11:23:13

21

XKFY:

謝謝各位的發言，另外還有一個問題，3150型成纜機是履帶牽引，繞包填充再圓整，經履帶一碾壓，又變形了，電纜又不圓整了

這個情況我之前也遇到過，當時檢查就是填充不緊實，結構都沒問題。

這個情況到盤上后會有稍微一點點，履帶牽引就會有這個弊端

總結還是填充和繞包的問題

YJPEPE --- 2024-10-13 14:06:53

22

20141288 --- 2024-11-16 14:34:30

23


20141288 --- 2024-11-16 14:43:08

24

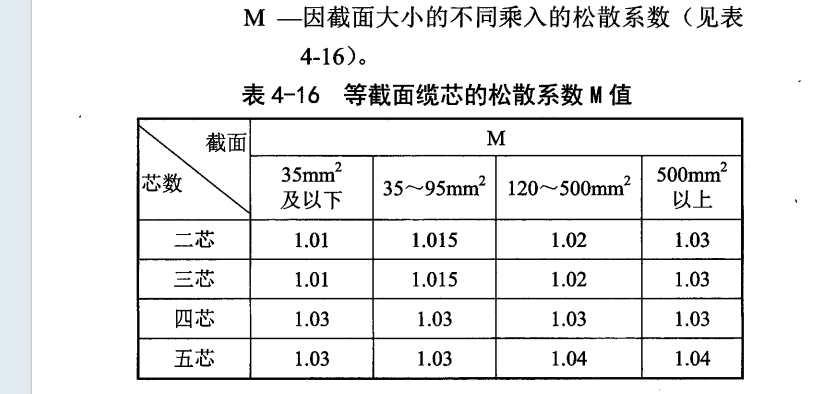

上圖來源絞制工藝學，

一直在討論成纜為什么超外徑，有可能工藝上成纜外徑給的增量不夠，或者沒有給增量。上圖給加增量提供了參考依據。實際在工藝編制中，相3*240+1*120這樣的大線，本來放了1.2mm的增量不夠，按上圖 用假定直徑算下來都要加到1.9，

調整工藝后在跟蹤下
