UL防火電纜
UL列明的任何電纜經過測試驗證，如符合某種防火等級，可在電纜上印UL標志、防火等級和批準的檔案號。
下面我們來看看UL444標準（Communications Cables）中有哪些嚴苛的防火等級線纜。
No.1CMP級 –Plenum Flame Test/Steiner Tunnel Test
這是UL防火標準中要求最高的電纜（Plenum Cable），要求符合Appendix A of NFPA 262。實驗規定在裝置的水平風道上敷設多條試樣，用87.9KW煤氣本生燈（300,000BTU/Hr） 燃燒20分鐘。合格標準為火焰不可延伸到距煤氣本生燈火焰前端5英尺以外。煙密度的峰值最大為0.5，平均密度值最大為0.15。
這種CMP電纜通常安裝在通風管道或空氣回流增壓系統中，被美國和加拿大所認可采用。

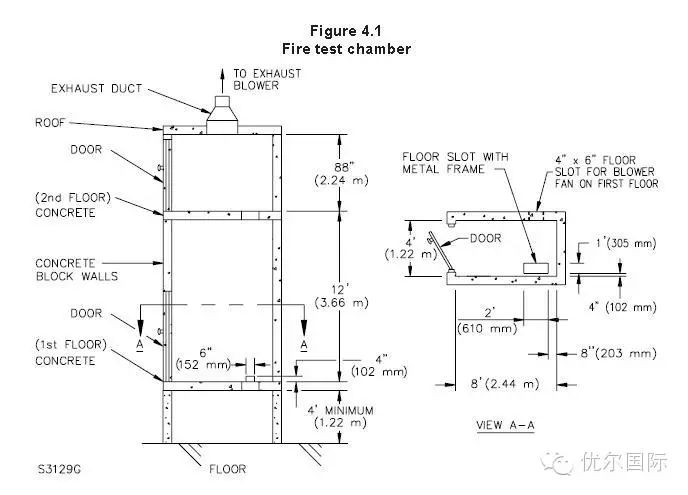

No.2CMR級 –Riser Flame Test
這是UL標準中商用級電纜（Riser Cable）,防火要求符合標準UL1666。實驗規定在模擬直立軸上敷設多條試樣，用154.5KW煤氣本生燈（527,500BTU/Hr） 燃燒30分鐘。合格標準為火焰不可蔓延到12英尺高的房間上部。一般用于樓層垂直和水平布線適用。

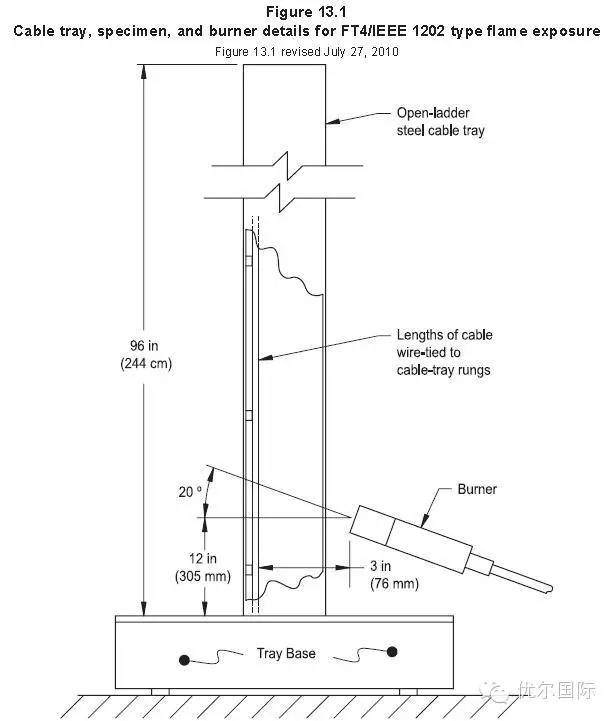

No.3 CM級--Vertical Tray Flame Test
這是UL標準中商用級電纜（General Purpose Cable），防火要求符合標準UL1685。實驗規定在垂直8英尺高的支架上敷設多條試樣，用規定的20KW帶狀噴燈燃燒（70,000BTU/Hr） 燃燒20分鐘。合格標準為火焰不可蔓延到電纜的上端并自行熄滅。一般僅用于同一樓層的水平走線，不應用于樓層的垂直布線上。
No.4 CMG級 –Vertical Tray Flame Test
這是UL標準中通用級電纜（General Purpose Cable）,防火要求符合標準UL 2556。測試條件與CM類似，同為美國和加拿大認可適用。沒有煙霧濃度規范。一般僅用于樓層的水平走線，不應用于樓層的垂直布線上。
No.5 CMX級 –Vertical Wire Flame Test
這是UL標準中家居級電纜（Restricted Cable），防火要求符合標準UL 2556 中VW-1 。實驗規定試樣保持垂直，實驗用的噴燈燃燒（30,000BTU/Hr） 燃燒5次，每次15秒分鐘。合格標準為延燃不超過60秒，紙旗燒毀不超過25%，滴液不引燃所鋪設的棉花。僅用于敷設單條電纜的家庭或小型辦公室系統。這類電纜不應成捆敷設使用，一般套管。

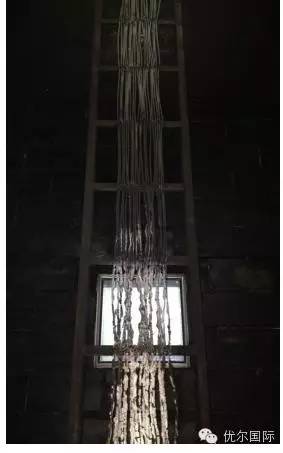

（客戶CM樣品委托YCCT測試圖-1）
（客戶CM樣品委托YCCT測試圖-2）
