pengli888 --- 2025-03-14 08:49:14
1

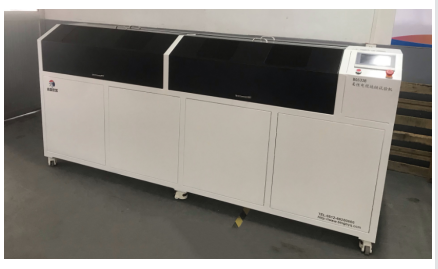

BG5338柔性電纜拖鏈試驗機
適用范圍：
拖鏈試驗機適用于檢測TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗。如機器人電纜、柔性電纜、耐彎折柔性電纜、拖鏈電纜、拖鏈彎折、高柔性電纜的反復U型彎曲疲勞試驗。
主要檢測柔性線纜在拖鏈的帶動下，經反復高速U型彎折測試后是否發生短路、絕緣護套是否有龜裂、破損或其它異�，F象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。
應用場合：
用于需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。
符合標準：
符合DIN VDE 0295、VDE 0281、IEC 60228標準要求；
符合中國機器人產業聯盟標準等標準CRIA 0003.2-2016《工業機器人專用電纜 第2部分：試驗方法》標準要求。
主要特點：
控制和設定：試驗速度、試驗次數、試驗行程（2000mm）、試驗結果之鎖定等功能；計數功能；
此機功能設計為前后同步雙軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。
技術參數：
u 速度: 40-60次/min（速度可調）;
u 運行行程: 2000mm
u 拖鏈數量: 2條（每個拖鏈內可同時測試多根電纜）;
u 拖鏈彎曲半徑:15-100mm（可更換） ;
u 試樣連接:芯線間串聯，即每組為兩個接線柱;
u 計數器:0~ 9999999次2組:
u 斷電信號電壓: DC24V ;
u 試驗斷線可記錄斷線次數。
u 尼龍拖鏈:易損件
u 7寸觸摸屏
u 伺服電機配合同步帶傳動使傳動更平穩，噪音小等優點
u PLC控制單元模塊化，使用壽命長
u 外形尺寸: 2300mmx760mmx1350mm
u 電源: AC220V/AC380V 50/60Hz
JCJ871113 --- 2025-03-14 09:02:21
2
pengli888 --- 2025-03-14 13:01:30
3
JCJ871113:15-300mm（可更換） 3條（每個拖鏈內可同時測試多根電纜）; 可以不
18 05 19 08 82 9（同V）我們細聊
