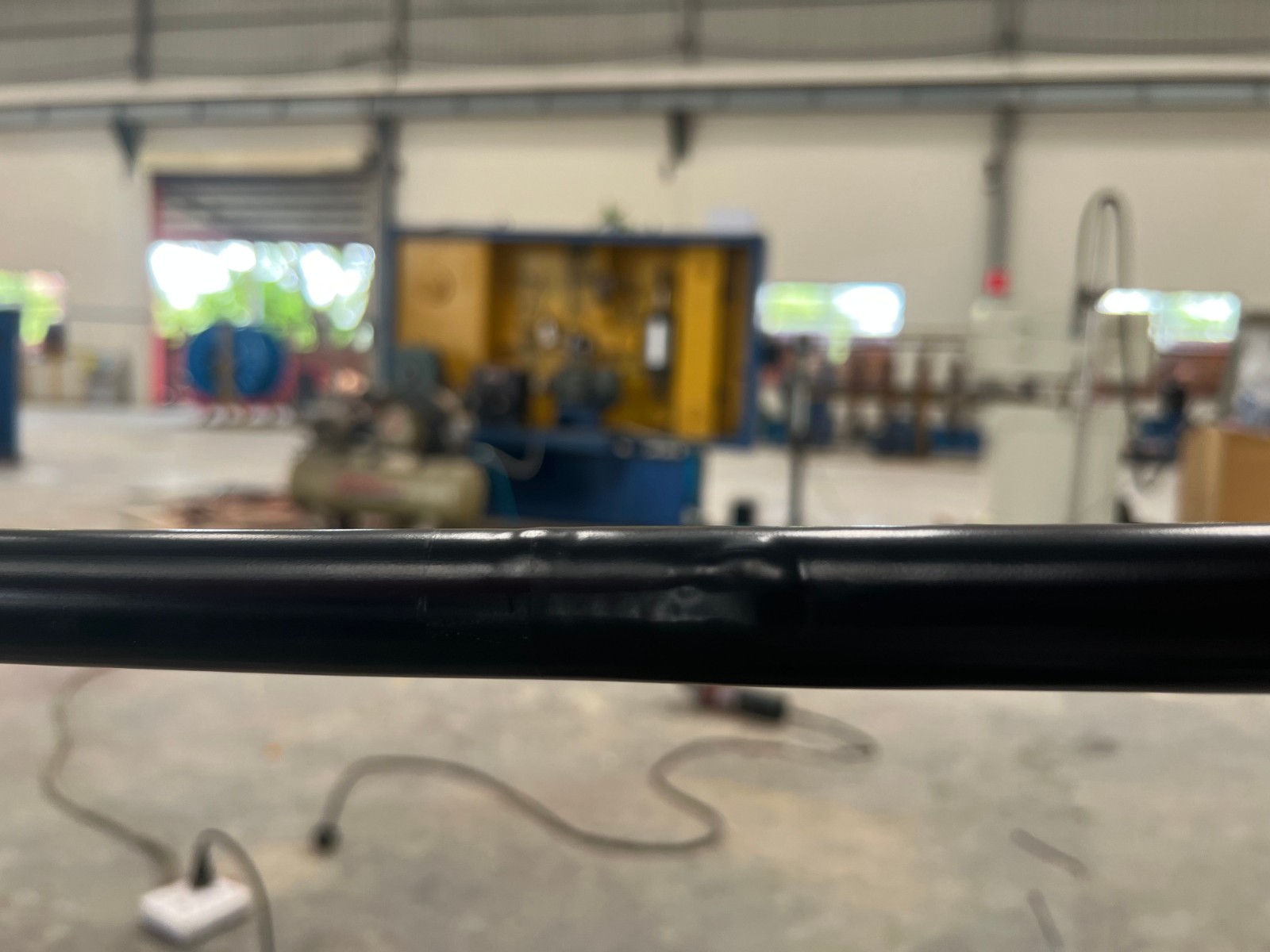

電線電纜網(wǎng) > 新手區(qū) > 擠壓式生產(chǎn)BV 1x150絕緣過程中，總是出現(xiàn)鼓包,請問這是什么原因造成的（完整版）
擠壓式生產(chǎn)BV 1x150絕緣過程中，總是出現(xiàn)鼓包,請問這是什么原因造成的 - 無圖版
劉岳曉 --- 2025-04-19 11:33:17
1

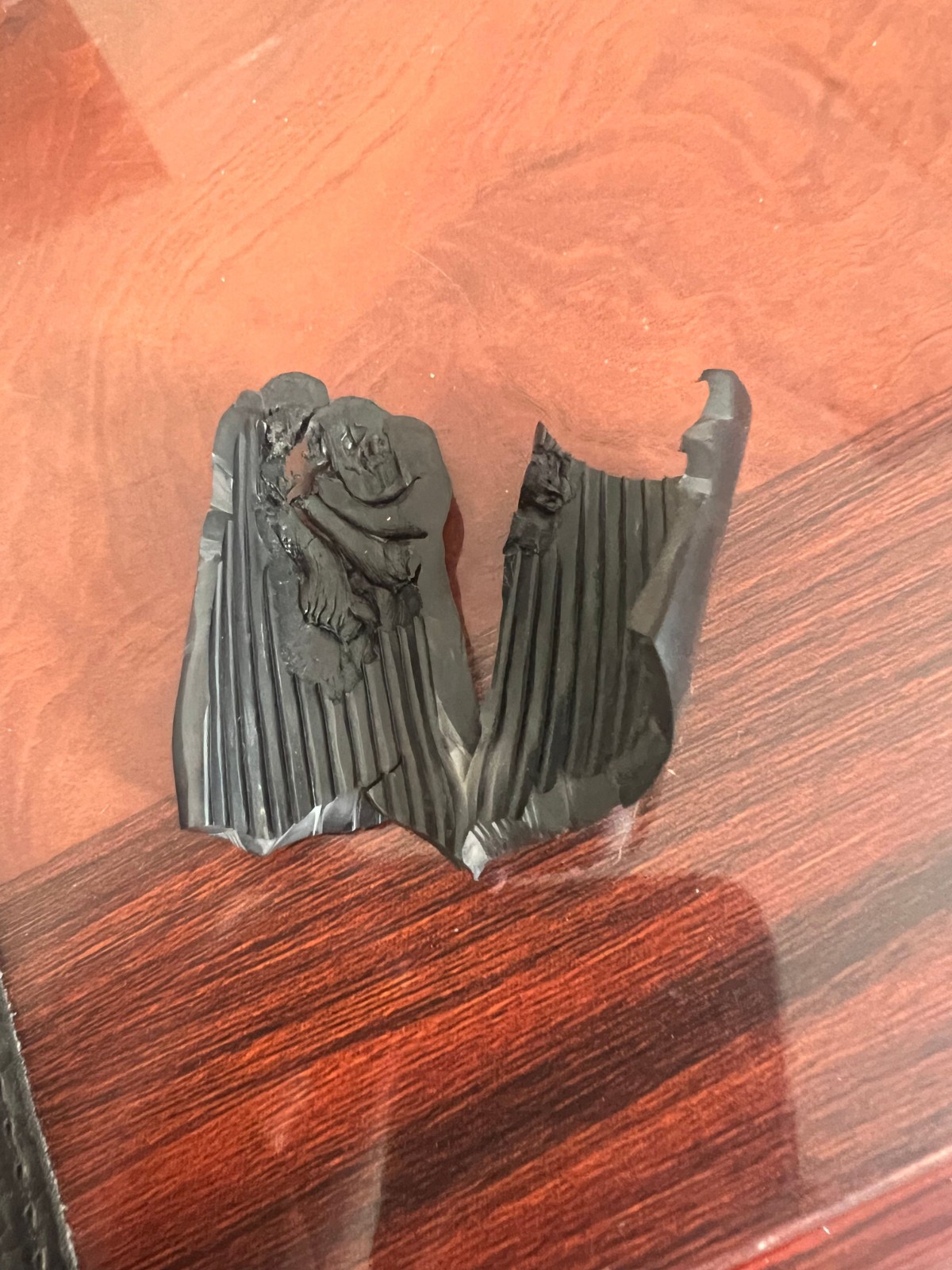

割開內(nèi)部是這樣的
劉岳曉 --- 2025-04-19 11:33:19
2
129925 --- 2025-04-19 13:37:35
3
確認(rèn)一下是不是主機速度沒跟上導(dǎo)致有點空心，摸起來鼓包的地方應(yīng)該軟軟的
劉岳曉 --- 2025-04-19 13:42:40
4
正常生產(chǎn)一百多米后出現(xiàn)的，我覺得是不是因為導(dǎo)體把內(nèi)模的溫度帶走了導(dǎo)致�？跍囟冉档停隽喜痪鶆蛟斐傻哪�
129925 --- 2025-04-19 13:52:08
5
劉岳曉:正常生產(chǎn)一百多米后出現(xiàn)的，我覺得是不是因為導(dǎo)體把內(nèi)模的溫度帶走了導(dǎo)致模口溫度降低，出料不均勻造成的呢
你發(fā)的這個照片包看起來是軟的，要是因為模具口溫度低了，絕緣表面應(yīng)該沒有那么光滑
wjwjjj --- 2025-04-19 15:22:31
6
有可能是你的導(dǎo)體有潮氣
lshuip --- 2025-04-19 16:09:00
7
模芯尺寸大了，倒膠造成的吧
dianlan2019 --- 2025-04-19 16:23:45
8
�？跍囟鹊土�
游客 --- 2025-04-19 16:47:16
9
導(dǎo)體外繞包一層帶子
psy --- 2025-04-20 00:02:01
10
劃開里面有膠么，是不是倒膠了
jirui123 --- 2025-04-20 11:05:24
11
這不明顯是倒膠了嘛
120391640 --- 2025-04-20 11:33:52
12
簡單導(dǎo)體預(yù)熱下就行了。
劉岳曉 --- 2025-04-20 16:30:36
13
jirui123:這不明顯是倒膠了嘛
導(dǎo)體18.7mm,內(nèi)模19.7mm.內(nèi)模大了嗎？
zhangyuhang564851702 --- 2025-04-21 07:51:07
14
jirui123:劉岳曉:這不明顯是倒膠了嘛
導(dǎo)體18.7mm,內(nèi)模19.7mm.內(nèi)模大了嗎？
擠壓有點大
劉岳曉 --- 2025-04-21 08:17:28
15
zhangyuhang564851702:jirui123:劉岳曉:這不明顯是倒膠了嘛
導(dǎo)體18.7mm,內(nèi)模19.7mm.內(nèi)模大了嗎？
擠壓有點大
多大合適
游客 --- 2025-04-21 08:26:18
16
停機拆模芯的時候看看模芯里有沒有料就知道是不是倒膠了。平時在導(dǎo)體上擠塑一層，導(dǎo)體能正好穿過模芯是ok的，大平方可以適當(dāng)放一點，放到0.5左右，以防止模芯的溫度被導(dǎo)體帶走
zhangyuhang564851702 --- 2025-04-21 08:58:10
17
劉岳曉:zhangyuhang564851702:jirui123:劉岳曉:這不明顯是倒膠了嘛
導(dǎo)體18.7mm,內(nèi)模19.7mm.內(nèi)模大了嗎？
擠壓有點大
多大合適
18.7如果是最大外徑 0.5mm左右余量足夠了 擠壓式的話
劉岳曉 --- 2025-04-21 12:45:42
18
游客:停機拆模芯的時候看看模芯里有沒有料就知道是不是倒膠了。平時在導(dǎo)體上擠塑一層，導(dǎo)體能正好穿過模芯是ok的，大平方可以適當(dāng)放一點，放到0.5左右，以防止模芯的溫度被導(dǎo)體帶走
好的，我改一下模具
528585444 --- 2025-04-22 13:51:07
19
圖片上這個看了不像倒膠，應(yīng)該是鼓包了，有樓上說導(dǎo)體受潮是有可能的，具體情況要多排查
游客 --- 2025-04-22 16:14:31
20
內(nèi)模倒膠了，尺寸小點�；蛘哒{(diào)整下壓力小點
huangpan --- 2025-04-23 14:26:44
21
水貨機長干的水產(chǎn)品！
txy541 --- 2025-04-24 08:46:49
22
我們也出現(xiàn)這個問題，模具改小，參考17樓
