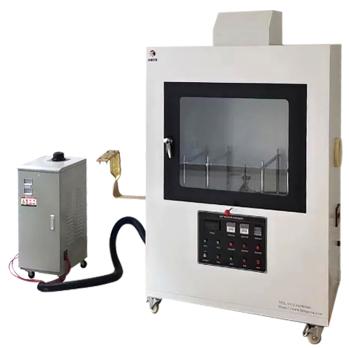

BG5208煤礦用電纜負載燃燒試驗機
適用范圍：
本裝置根據MT818-2009煤炭行業標準的相應要求設計制造，
適用于煤礦用阻燃電纜、阻燃電纜接頭等阻燃性試驗在大電流運行狀態下，電纜線芯達到205℃時，對電纜施加一定強度、一定時間的火焰，來判定電纜護套和絕緣材料在此狀態下的阻燃、材料抗高溫性能等指標而研制的設備。
對應標準：
MT818-2009
MT386-2011
主要技術指標：
u 工作電壓：AC 220V，50HZ；
u 燃燒箱尺寸：1100×525×900mm（長*寬*高）
u 電控箱尺寸：1100×525×400mm（長*寬*高）
u 負載電流：10～3000A。
u 噴燈高度可調，噴燈角度：90°；
u 測溫范圍：K型熱電偶0～1200℃；
u 測溫裝置：數顯溫度表一個；K型溫度傳感器。
u 溫控表顯示范圍：0～999.9
u 計時器范圍：0~99.99S/M/H
u 試驗容積：0.5m3，帶排風裝置。
u 試驗箱的周邊應密封，在箱體兩側距箱體底面310 mm處打開一個120mm口，用于引接試樣負載。在箱頂部的中間位置開一個158mm的出氣口，用于安裝排風扇。
u 燃燒器：為甲烷燃氣噴燈及其配套流量計，材質為H62黃銅。
u 噴燈配備穩壓調節裝置以控制甲烷流入速率，外部引入空氣可調。
u 噴燈角度：高度為可調，角度為90°。
u 火源燃料：天然氣或者甲烷（甲烷含量應達95%以上）
u 燃氣流量計：1000mL/min
u 火焰外焰高度為125±10mm，內焰高度為75±5mm。
u 點火：自動高壓電火。
u 設定燃燒時間達到預設時間時，機器會自動停止點火，同時斷開通過試樣的電流。此時儀器并發出報警聲，以方便記錄續燃時間。
u 續燃時間可隨意記錄，點擊面板上暫停按鈕即可。
u 試樣夾持裝置：由二組支架和夾具組成，支架高度可調，以使電纜試件與噴燈火焰滿足。
