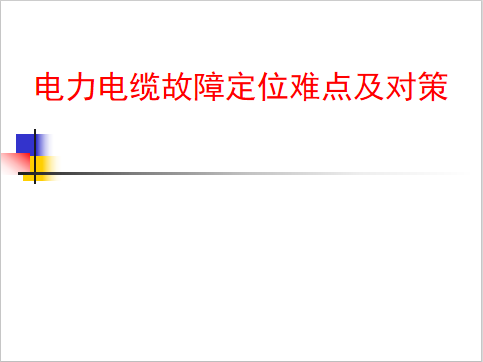

電力電纜故障定位難點及對策---中國CIGRE宜興會議

我的金幣只能夠下載一個資料，請樓主幫個忙第2，第3部分發給我一下好嗎？ddq8713260@126.com,謝謝了

好是好

就是

這方面的資料我有了

好東西

樓主 能不能照顧一下 很需要那個 但是沒金幣 能不能發給我 謝謝 sun10314@yahoo.com.cn

為什么打不開啊

打不開呢

哈理工的那個電纜專業叫什么啊？

打不開？不會吧 我還差一個沒下載呢�。�！不知道還能不能下呢？

樓上的兄弟們，不會真的打不開吧

沒金幣怎么辦啊

 分卷壓縮的   我打開了

是個PPT的     慧東的  貌似是產品介紹了……   搞不明白

好東東啊 就是下不了

能不能告訴我怎么打開啊

隨便下個什么都要錢，

下載了打不開?我都不敢下了

帶電電纜識別儀

使用說明書

一、概述

電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確(定性及定量的雙重判別)、快速、操作簡單、應用范圍廣等特點。它在電纜施工及維護工作中具有重要的意義。帶電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼，驅動大口徑卡鉗發射平均值為0的大電流相位編碼信號。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束其它電纜中鑒別出來。帶電電纜識別儀也可以把輸出信號直接連接到停電運行的電纜上，這時可以識別接地回路達到1000歐姆以上。它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

二、儀器主要特點

本儀器由電流脈沖發射機，接收機、收發卡鉗及若干連接導線組成。它具有大功率電流脈沖輸出；現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾，判斷準確、快速；保護電路可靠，不怕輸出短路；大鉗口ф150適合各種截面積的動力電纜；內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸，但絕對不允許在儀器帶電情況下用手去觸摸黑、紅夾子線。

三、工作原理簡介

由于正在運行的帶電電纜不允許破壞任何接地線等連接線，也不允許將識別儀發射機的輸出信號直接加在帶有高壓電的電纜相線上。帶電電纜識別，需要解決兩個難題，一是電纜識別信號如何耦合到電纜上的問題；二是耦合上去的信號一般比較小，而運行電纜可能存在50HZ不平衡電流、感應的50Hz干擾電流，電纜的分布電容電流等構成的50Hz工頻電磁干擾，高靈敏度接收卡鉗就存在如何抗50Hz工頻干擾問題。

我們研制的FH-DS帶電電纜識別儀，發射和接收采用單片機編碼、解碼技術和廣泛應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0 的相位編碼信號，接收卡鉗中的單片機，對接收的信號經過硬件和如軟件的濾波后，再進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏。沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中區別開來。又由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，從原理上講，識別的電纜不受被識別電纜長度的限制。

四、性能指標

發射機：

1. 最大脈沖峰值輸出電流：20A

2．脈沖重復頻率：1次/2秒

3．供電電源：AC220V(-10%～+10%)，功率不大于100W

4．重量：不大于12kg

接收機：

1．接收機靈敏度：接地回路電阻小于50歐姆

2．電源：兩節5號電池

3．重量：0.2kg

五、操作步驟

1. 接發射源：

將發射卡鉗A的紅、黑兩個接線插頭插在發射源對應

的兩個紅、黑接線柱上，將發射卡鉗A卡在被識別電纜上。發射卡鉗A上的箭頭指向電纜終端。被識別電纜兩端應可靠接地，對于不運行的電纜，也可以將兩端的芯線接地。

2. 打開發射源和接收機電源開關核對方向：

在距發射卡鉗兩米以外的被識別電纜上，將接收卡鉗B卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。然后核對電流方向和測試連接方向。此時接收機電流表指針一定是向右偏轉，同時有聲光提示。如圖所示。如果將接收卡鉗B的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。記住接收卡鉗表頭偏轉方向。

帶電電纜識別電路 示意圖

3. 識別：

在識別點，用接收卡鉗B對各條電纜進行識別。在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機電流表頭指針一定是向右偏轉，同時聲光報警提示。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警提示。接收機電流表頭指針向右偏轉，同時聲光報警提示的，就是要尋找和識別的那條電纜。這個測試結果具有唯一性。也就是說，該電纜溝里無論有多少條電纜，當用接收卡鉗B對各條電纜進行識別時只有一條電纜（要尋找和識別的電纜）上的接收機電流表頭指針是向右偏轉，同時聲光報警提示的。
