如題：多芯線采用擠壓式生產，所用的材料為PVC。押出外模廊長多少合適？內外模的間距及角度差幾度比較適宜？請教各位大俠了。

（2）擠壓式模芯（無嘴）的結構尺寸如下圖：

1－d       2－d      3－L       4－L       5－D

6－M      7－B      8－D       9－φ     10－φ

在材料確定后，以工藝的合理性，兼顧加工的可能性恰當設計各部尺寸，應注意的要點如下：

1）外錐角φ ：根據機頭結構和塑料流動特性設計，錐角控制在45°以下，角度越小，流道越平滑，突變小，對塑料層結構有益。在擠出聚乙烯等結晶性高聚物時，對突變而導致的預留內應力的避免尤其重要，只有充分予以注意才能有效的提高制品的耐龜裂性能。角度的大小往往根據機頭內部結果特點決定。

2）模芯外錐最大直徑D ：該尺寸是由模芯支持器（或模芯座）的尺寸決定的，要求嚴格吻合，不得出現“前臺”，也不可出現“后臺”，否則將造成存膠死角，直接影響塑料層組織和表面質量。

3）內錐最大直徑D ：該尺寸主要決定于加工條件和模芯螺柱的壁厚，在保證螺紋強度和壁厚的前提下，D 越大越好，便于穿線。

4）模芯孔徑d ：這是對擠出質量影響最大的結構尺寸，按線芯結構特性及其尺寸設計。一般情況下，單線取d ＝線芯直徑＋（0.05～0.15）mm；絞合線芯取d＝線芯外徑＋（0.1～0.25）mm。既不能太大，也不能太小。因為過大了，一則形成線芯的擺動而造成擠出偏芯，再則會出現倒膠，既有害擠包層質量，又有可能造成斷線。而過小，則易刮傷線芯，也使模具壽命降低；對絞線而言，由于線徑不均，�？�d 過小時，則是斷線的主要原因。通常為加工便利，且模芯孔徑尺寸系列化，則多取模芯孔徑d 為整數。

5）模芯外錐最小直徑d ：d 實際上是決定模芯出線端口厚度的尺寸，端口厚度△＝1/2（d －d ）不能太薄，否則影響使用壽命；也不宜太厚，否則塑料熔體流道發生突變，并且形成渦流區，引發擠出壓力的波動，而且易形成死角，影響塑料層質量，一般模芯出線端口的壁厚控制再0.5～1mm為宜。

6）模芯定徑區長度L ：L 決定線芯通過模芯的穩定性，但也不能設計的太長，否則將造成加工困難，工藝上的必要性也不大，一般L ＝（0.5～1.5）d ，且模芯孔徑d 較大時選下限，否則，反之。

7）模芯錐體長度L ：這往往是設計給出的參考尺寸，從上圖不難看出，

tgφ ∕2=（D －d ）∕2 L ，亦即L ＝（D －d ）∕【2（tgφ ∕2）】。

所以L 可以依據上述決定的尺寸確定，經計算確定L 的長度，如果太長或太短，與機頭內部結構配合不當，可回過頭來修正錐角φ ，然后再計算L 直至合適。

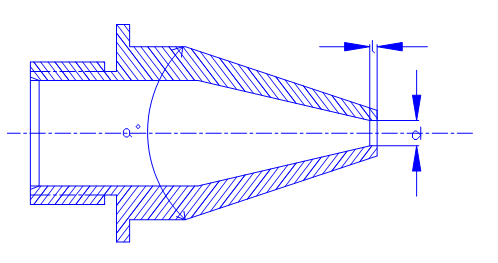

（3）擠壓式模套的結構尺寸如下圖：

1－d       2－d′      3－l      4－a      5－b

6－L       7－D       8－D′    9－φ

1）模套壓座外徑D：根據模套座(或機頭結構內筒直徑)設計，一般小于筒徑內孔0.5～1.5mm，此間隙是工藝調整偏芯、確保同心度的必要因素，間隙不能太小，否則滿足不了調偏的需要；間隙太大也不行，因為太大影響模套的穩固性，甚至在擠出過程中發生自行偏斜。

2）內錐最大直徑D′：這是模套設計的精密尺寸之一。其大小必須嚴格與模套座（或機頭內錐）末端內徑一致，否則組裝模套后將產生階梯死角，這是工藝所不允許的。

3）模套定徑區直徑d：這又是模套設計的精密尺寸之一。要根據產品直徑、各擠出工藝參數及擠制塑料特性來嚴格設計。一般d＝成品標稱直徑＋（0.05～0.15）mm。

4）模套內錐角φ:角φ是由D′、d及模套長度制約的，角φ又同時受到與其配套的模芯的外錐角的制約，角φ必須大于模芯外錐角3～10°，若沒有這個角度差，便保證不了擠出壓力，當然擠出壓力也不能太大，因為這樣會影響擠出產量，因此角度差也不能太大。角φ和D′、d一樣都不能按參考尺寸設計，因此三個尺寸必須同時精密計算，相互修正，并在加工中依照尺寸l和L進行調整。

5）模套定徑區長度l：一般取l＝（1～3）d為宜，長一些對定型有利，但越長阻力越大，影響產量。所以，當d較大時，不能取上限。

6）模套壓座厚度b：按模套座深度（或機頭內筒出口處深度）設計，一般要大0.3～0.5mm。

7）模套外徑d′：根據模套壓蓋內孔設計一般要小于壓蓋內孔2～3mm，但也不宜過小，否則間隙過大將造成散熱不均勻。

8）模套總長L：這是設計給出的參考尺寸，由b和可調整的長度a來確定。

以上只是理論，更多的要靠實際去總結經驗。

W芯線押出眼模廊長0.5公分以上，電容穩定性容易過？
