djt7009 --- 2010-05-11 09:44:43
1
按照電線電纜手冊上計算的軟導體（第5種）外徑總是與實際測量的不符合（誤差大約在7-8%上下，不確定），而且有的值與手冊中給出的值也不同：
如 2.5平方，結構為復絞線
如 10平方 結構為
請高手指教下！
有外徑計算表（最好帶重量）的話給一個，不勝感激，我的郵箱為 djtff@sina.com
狼宇 --- 2010-05-11 13:38:53
2
不可能呀
手冊也會給出一個范圍的呀
走過q --- 2010-05-11 14:05:08
3
solcom --- 2010-05-11 14:52:59
4
軟導體的外徑，只能是一個大概，德標上有軟導體外徑的近似值，比較接近實際的
djt7009 --- 2010-05-11 15:17:45
5
我計算的數值有的與手冊很接近，有的誤差很大
如 2.5平方，結構為復絞線
如 10平方 結構為
規 格 | 直徑 |
0.5 | 0.93 |
0.75 | 1.14 |
1 | 1.32 |
1.5 | 1.60 |
2.5 | 2.00 |
4.0 | 2.60 |
6.0 | 3.60 |
10 | 4.60 |
16 | 5.70 |
25 | 7.10 |
35 | 8.50 |
50 | 10.30 |
70 | 12.40 |
95 | 14.50 |
120 | 16.00 |
150 | 18.00 |
185 | 20.00 |
240 | 23.00 |
手冊上的這個表的數據有誤差沒有，可以直接用嗎
djt7009 --- 2010-05-11 15:27:07
6
表
規 格 | 總根數 | 單線d | 直徑 |
0.5 | 16 | 0.20 | 0.93 |
0.75 | 24 | 0.20 | 1.14 |
1 | 32 | 0.20 | 1.32 |
1.5 | 30 | 0.25 | 1.60 |
2.5 | 49 | 0.25 | 2.00 |
4.0 | 56 | 0.30 | 2.60 |
6.0 | 84 | 0.30 | 3.60 |
10 | 84 | 0.40 | 4.60 |
16 | 126 | 0.40 | 5.70 |
25 | 196 | 0.40 | 7.10 |
35 | 276 | 0.40 | 8.50 |
50 | 396 | 0.40 | 10.30 |
70 | 360 | 0.50 | 12.40 |
95 | 475 | 0.50 | 14.50 |
120 | 608 | 0.50 | 16.00 |
150 | 756 | 0.50 | 18.00 |
185 | 925 | 0.50 | 20.00 |
240 | 1221 | 239.74 | 23.00 |
手冊上的這個表的數據有誤差沒有，可以直接用不？可以用的話求個排列方式。
mufeng --- 2010-05-11 22:37:51
7
troyboss --- 2010-07-13 15:55:33
8
手冊上只是一個理論值，在理想狀態下
youdejia --- 2010-07-14 18:25:11
9
參考可以，但實際生產中影響因素太多了，不過實際中應該稍微小點。
duanling --- 2010-07-15 14:51:46
10
勁風中疾跑 --- 2010-07-16 17:33:13
11
魯萬發 --- 2010-08-14 14:24:31
12
panlan500 --- 2010-08-14 16:56:13
13
15707217659 --- 2023-09-07 19:52:21
14
狼宇:不可能呀
手冊也會給出一個范圍的呀
你好，請問一下這個手冊是什么手冊，在第幾頁哈，初入該行業
24hcfbb --- 2023-09-08 09:50:31
15
panlan500:為什么只考慮外徑的計算誤差，不看各人的測試誤差，比計算誤差還要大。各種問題都要換位思考才能得出正確的結論。
是的，第5類軟的導體，本身就不好測量，不同的人測量有不同結果。
jinfeng --- 2024-03-13 16:56:04
16
djt7009:我計算的數值有的與手冊很接近，有的誤差很大
如 2.5平方，結構為復絞線.25 外徑D=8.8*0.25=2.2 手冊為
如 10平方 結構為.4 外徑D=12.21*0.4=4.88 手冊為
你好，這個軟導體的外徑是怎么計算的？406152769@qq.com 隨時在線
1919961010 --- 2024-03-30 08:18:56
17
huanying2258 --- 2025-08-06 14:00:29
18
刪蒢記憶 --- 2025-09-23 08:17:04
19

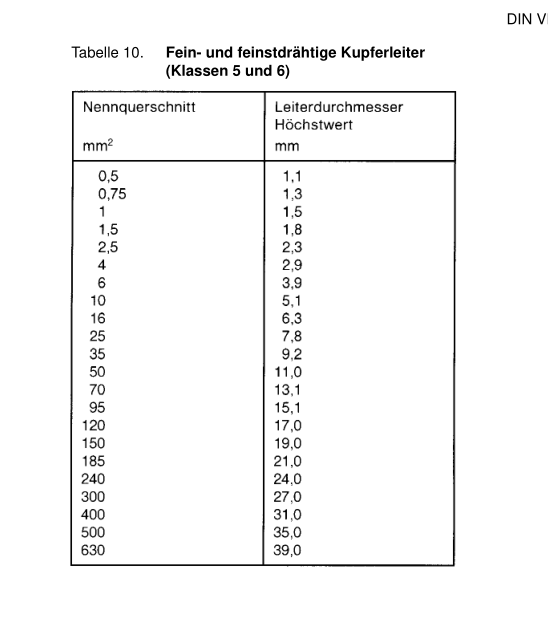

solcom:軟導體的外徑，只能是一個大概，德標上有軟導體外徑的近似值，比較接近實際的
