電線電纜網 > 電力電纜 > GB/T 12706.1 關于雙金屬帶鎧裝，繞包內襯層加厚之后的問題（完整版）
GB/T 12706.1 關于雙金屬帶鎧裝，繞包內襯層加厚之后的問題 - 無圖版
402663419 --- 2022-07-14 09:30:43
1
YJV22 3*95 繞包內襯層多厚，鋼帶多厚？
導體假設外徑11. 0
絕緣厚度1. 1
絕緣線芯直徑11.0+2.2=13.2
成纜外徑13.2*2.16=28.5
繞包內襯層厚度0.4
鎧裝煎外徑28. 5+0. 8=29. 3
鋼帶選擇0.2
鋼帶厚度0.2的情況下內襯層厚度需要增加0.5
繞包內襯層加厚之后的厚度為0.4+0.5=0.9
此時鎧裝前外徑為28.5+1.8=30.3
鋼帶厚度需要重新確定嗎？選0.5還是0.2？
如果鋼帶改選0.5，繞包內襯層厚度需要增加0.8,
我愛賣電纜 --- 2022-07-14 09:34:16
2
402663419 --- 2022-07-14 10:00:12
3
我愛賣電纜:http://m.jqgyxcq.com.cn/ShowPost.aspx?ThreadID=302952
前面有個剛討論YJV4*70的鋼帶鎧裝問題，和你的差不多啊
不太一樣。YJV22 4*70，繞包內襯層，加上附加層之后鎧裝前外徑只有29.9，鋼帶還是0.2
我這個是附加層增加之后，鎧裝前外徑已經超過30了。
主要問題就是，增加內襯層厚度之后，鎧裝是按照增加內襯層厚度之后再次確定鋼帶厚度嗎？
如果是的話，鋼帶變成0.5 豈不是內襯層厚度又要再次增加
1251504121 --- 2022-07-14 16:37:14
4
我愛賣電纜:402663419:http://m.jqgyxcq.com.cn/ShowPost.aspx?ThreadID=302952
前面有個剛討論YJV4*70的鋼帶鎧裝問題，和你的差不多啊
不太一樣。YJV22 4*70，繞包內襯層，加上附加層之后鎧裝前外徑只有29.9，鋼帶還是0.2
我這個是附加層增加之后，鎧裝前外徑已經超過30了。
主要問題就是，增加內襯層厚度之后，鎧裝是按照增加內襯層厚度之后再次確定鋼帶厚度嗎？
如果是的話，鋼帶變成0.5 豈不是內襯層厚度又要再次增加
11+2*1.1=13.2 13.2*2.16=28.5 28.5+2*0.4=29.3 29.3+1.6=30.9 0.5mm鋼帶。不需要再返回去計算的。
402663419 --- 2022-07-15 10:10:02
5
1251504121:我愛賣電纜:402663419:http://m.jqgyxcq.com.cn/ShowPost.aspx?ThreadID=302952
前面有個剛討論YJV4*70的鋼帶鎧裝問題，和你的差不多啊
不太一樣。YJV22 4*70，繞包內襯層，加上附加層之后鎧裝前外徑只有29.9，鋼帶還是0.2
我這個是附加層增加之后，鎧裝前外徑已經超過30了。
主要問題就是，增加內襯層厚度之后，鎧裝是按照增加內襯層厚度之后再次確定鋼帶厚度嗎？
如果是的話，鋼帶變成0.5 豈不是內襯層厚度又要再次增加
11+2*1.1=13.2 13.2*2.16=28.5 28.5+2*0.4=29.3 29.3+1.6=30.9 0.5mm鋼帶。不需要再返回去計算的。
29.3直接+1.6，等于還是返回重新確定鋼帶和內襯層加厚尺寸了
minggp1016 --- 2022-07-19 16:58:28
6
Cyrus807 --- 2022-07-20 08:15:02
7

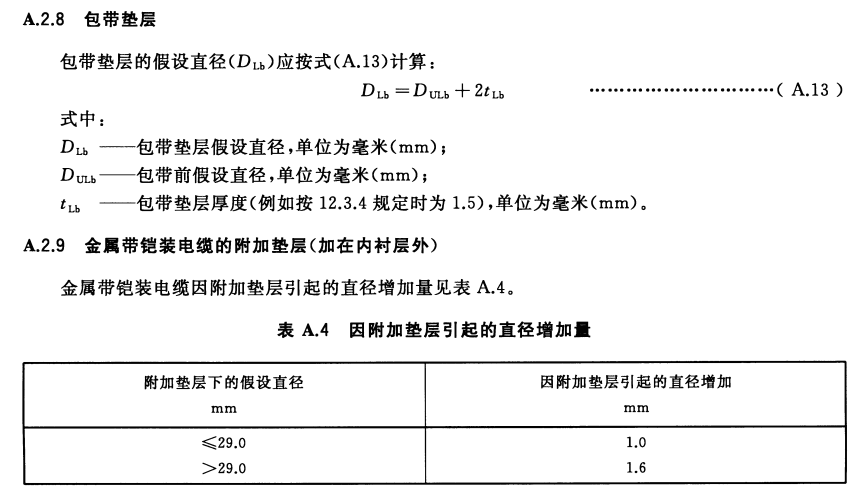

鎧裝前假設直徑為什么要按照A.2.8公式計算，A.2.9公式是干嘛用的？
Cyrus807 --- 2022-07-20 09:41:15
8
鎧裝前假設直徑為什么要按照A.2.8公式計算，A.2.9公式是干嘛用的？
Juventus87 --- 2022-07-23 18:30:47
9
402663419:YJV22 3*95 繞包內襯層多厚，鋼帶多厚？
導體假設外徑11. 0
絕緣厚度1. 1
絕緣線芯直徑11.0+2.2=13.2
成纜外徑13.2*2.16=28.5
繞包內襯層厚度0.4
鎧裝煎外徑28. 5+0. 8=29. 3
鋼帶選擇0.2
鋼帶厚度0.2的情況下內襯層厚度需要增加0.5
繞包內襯層加厚之后的厚度為0.4+0.5=0.9
此時鎧裝前外徑為28.5+1.8=30.3
鋼帶厚度需要重新確定嗎？選0.5還是0.2？
如果鋼帶改選0.5，繞包內襯層厚度需要增加0.8,
先判斷繞包內襯層的假設外徑，如果外徑≤29mm，就是選擇0.5包帶墊層，如果外徑＞29就選擇0.8包帶墊層，鋼帶厚度也就隨之確定了
liulitong0415 --- 2022-07-24 16:11:14
10
1251504121 --- 2022-08-05 10:41:24
11
Cyrus807:鎧裝前假設直徑為什么要按照A.2.8公式計算，A.2.9公式是干嘛用的？
2.8的包帶墊層是鉛套電纜的，2.9是金屬帶鎧裝電纜的。
游客 --- 2022-08-19 15:35:00
12
YJV22 3*95 繞包內襯層多厚，鋼帶多厚？
導體假設外徑11. 0
絕緣厚度1. 1
絕緣線芯直徑11.0+2.2=13.2
成纜外徑13.2*2.16=28.5
繞包內襯層厚度0.4
繞包后外徑28. 5+0. 8=29. 3
29.3>19,因附加墊層引起的直徑增加為1.6
鎧裝前直徑29.3+1.6=30.9
30.9>30
鋼帶選擇0.5
鎧裝后假設直徑為30.9+4*0.5=32.9
護套厚度假設計算值32.9*0.035+1=2.2
僅用于護套厚度的計算，護套厚度2.2
lxg --- 2023-03-16 11:16:27
13
舉例：YJV22 4*70 繞包內襯層，鋼帶多厚？
導體假設外徑9.4
絕緣厚度1. 1
絕緣線芯直徑9.4+1.1*2=11.6
成纜外徑11.6*2.42=28.1
繞包內襯層厚度0.4
繞包后外徑28. 1+2*0.4=28.9
由此確定鋼帶選擇0.2（到此就不要把附加墊層再引入從新選擇鋼帶了）
下面再進行后續計算：
因28.9＜29.0,附加墊層引起的直徑增加為1.0
鎧裝前假設直徑28.9+1.0=29.9
鎧裝后假設直徑為29.9+4*0.2=30.7
護套厚度假設計算值30.7*0.035+1=2.1
附加墊層僅用于護套厚度的計算，護套厚度2.1
以上是個人理解，歡迎討論指正
lxg --- 2023-03-16 11:18:36
14
舉例：YJV22 4*70 繞包內襯層，鋼帶多厚？
導體假設外徑9.4
絕緣厚度1. 1
絕緣線芯直徑9.4+1.1*2=11.6
成纜外徑11.6*2.42=28.1
繞包內襯層厚度0.4
繞包后外徑28. 1+2*0.4=28.9
由此確定鋼帶選擇0.2（到此就不要把附加墊層再引入從新選擇鋼帶了）
下面再進行后續計算：
因28.9＜29.0,附加墊層引起的直徑增加為1.0
鎧裝前假設直徑28.9+1.0=29.9
鎧裝后假設直徑為29.9+4*0.2=30.7
護套厚度假設計算值30.7*0.035+1=2.1
附加墊層僅用于護套厚度的計算，護套厚度2.1
以上是個人理解，歡迎討論指正
2078645597 --- 2023-07-11 09:15:05
15
402663419:YJV22 3*95 繞包內襯層多厚，鋼帶多厚？
導體假設外徑11. 0
絕緣厚度1. 1
絕緣線芯直徑11.0+2.2=13.2
成纜外徑13.2*2.16=28.5
繞包內襯層厚度0.4
鎧裝煎外徑28. 5+0. 8=29. 3
鋼帶選擇0.2
鋼帶厚度0.2的情況下內襯層厚度需要增加0.5
繞包內襯層加厚之后的厚度為0.4+0.5=0.9
此時鎧裝前外徑為28.5+1.8=30.3
鋼帶厚度需要重新確定嗎？選0.5還是0.2？
如果鋼帶改選0.5，繞包內襯層厚度需要增加0.8,
你這個鎧裝前外徑實際上是附加墊層前外徑，所以不能直接取鋼帶厚度，要加上因附加墊層引起的直徑增加值，之后再取鋼帶厚度就沒問題了
